P&ID
Шаблоны P&ID по типам
Section titled “Шаблоны P&ID по типам”На листе P&ID в xlsx первое (верхнее) изображение — всегда схема P&ID; остальные — примеры результирующей программы FBD для ПЛК (они размещаются в статьях соответствующих типов).

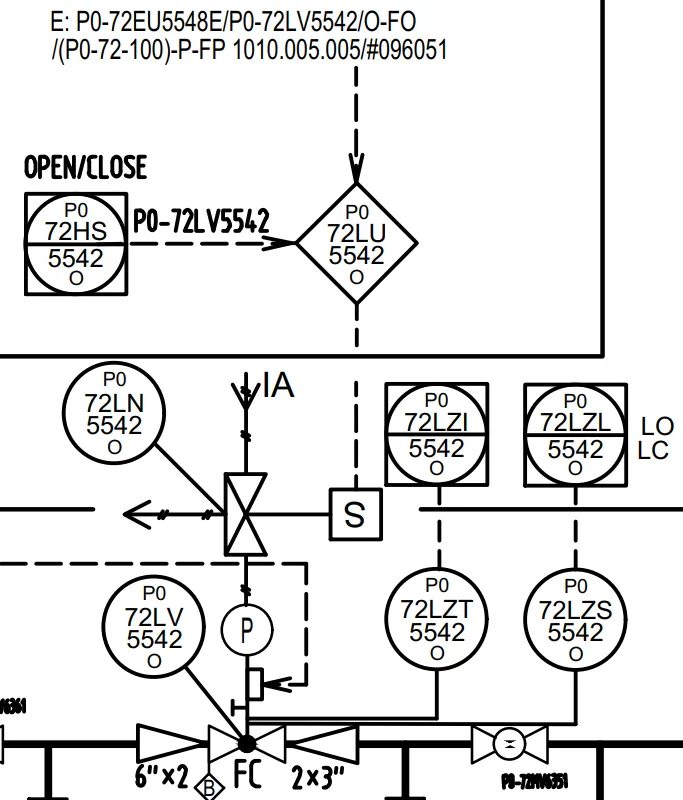

P&ID type1 (VlvReg_1c2s)
Section titled “P&ID type1 (VlvReg_1c2s)”Состав: VlvReg_1c2s CCM, CC CCM, CC CCM, real_apcs ai_q, bool_apcs di_m, bool_apcs di_m, bool_apcs do_q, real_apcs ao_q_res. Статья P&ID type1.

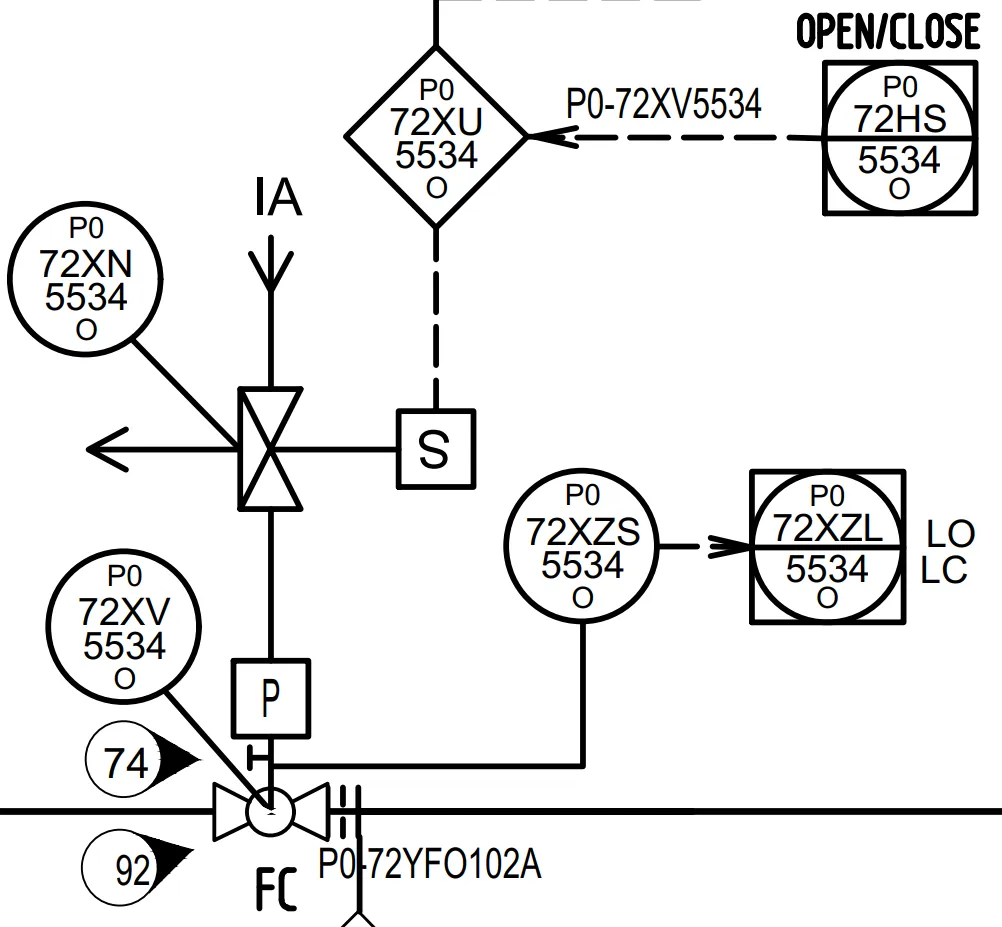

P&ID type2 (VlvReg_1c2s)
Section titled “P&ID type2 (VlvReg_1c2s)”Состав: VlvReg_1c2s CCM, CC CCM, CC CCM, bool_apcs di_m, bool_apcs di_m, bool_apcs do_q, real_apcs ao_q_res. Статья P&ID type2.

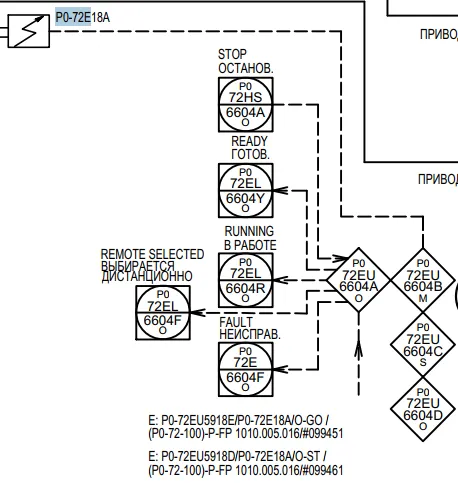

P&ID type3 (Htr2c5s)
Section titled “P&ID type3 (Htr2c5s)”Состав: Htr2c5s main. Статья P&ID type3.

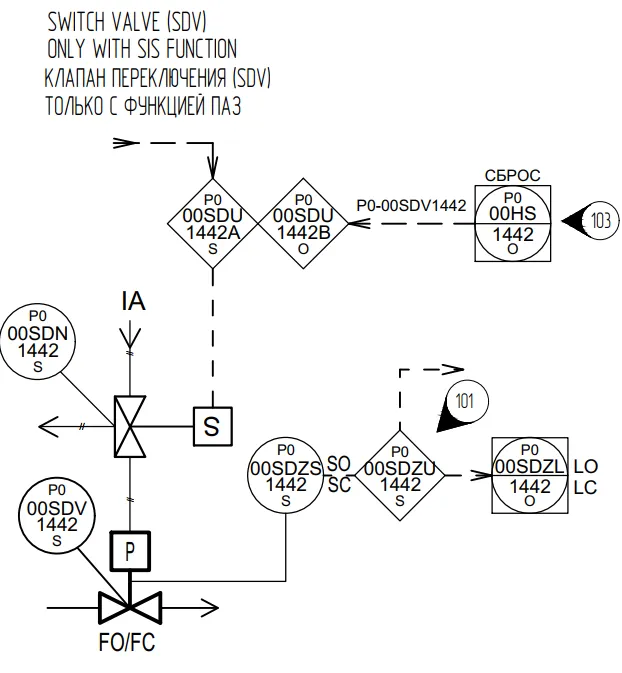

P&ID type4 (ESD_VlvSDV)
Section titled “P&ID type4 (ESD_VlvSDV)”Состав: ESD_VlvSDV CCM, CC CCMx2, CC CCMx2. Статья P&ID type4.

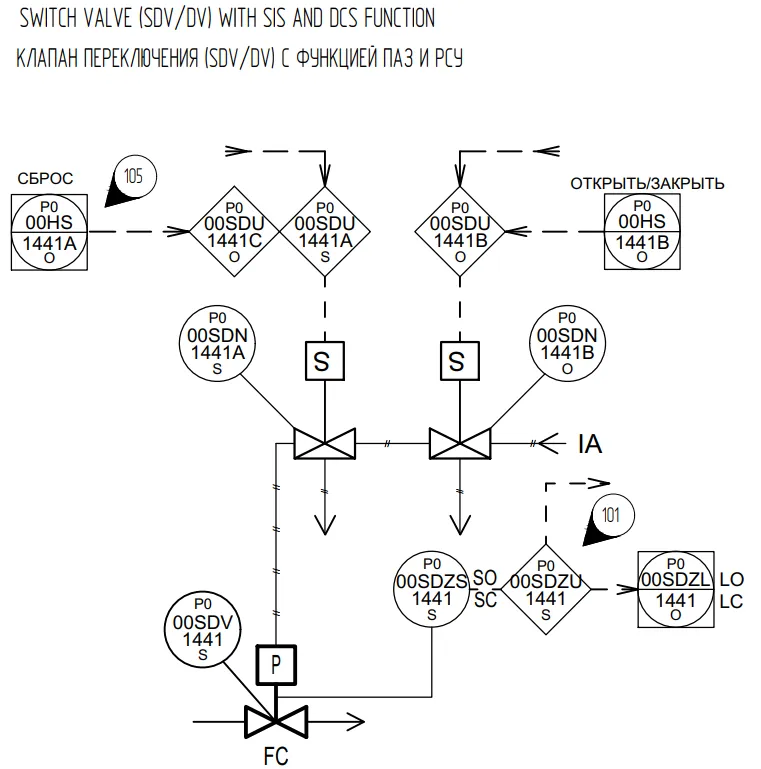

P&ID type5 (ESD_VlvSDV)
Section titled “P&ID type5 (ESD_VlvSDV)”Состав: ESD_VlvSDV VlvSDV_CC_DCS, DCS_VlvSDV main. Статья P&ID type5.
P&ID type6 (AiProc3)
Section titled “P&ID type6 (AiProc3)”Состав: AiProc3 4_20mA_R3, Th3 main, Th3 main, Th3 main, Th3 main. Статья P&ID type6.

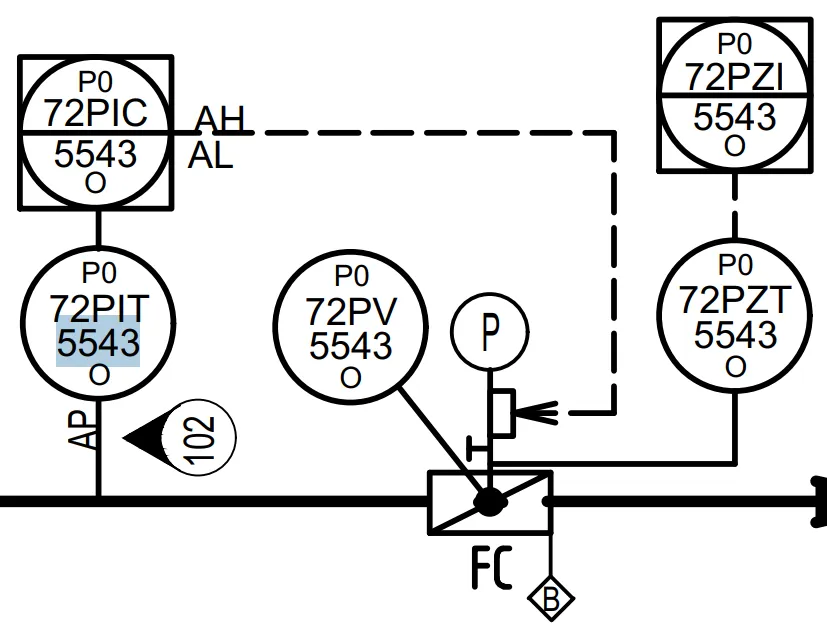

P&ID type7 (PID_IT)
Section titled “P&ID type7 (PID_IT)”Состав: PID_IT Single, VlvReg VlvReg, AiProc3 4_20mA_R3, Th3 main, Th3 main, Th3 main, Th3 main. Статья P&ID type7.

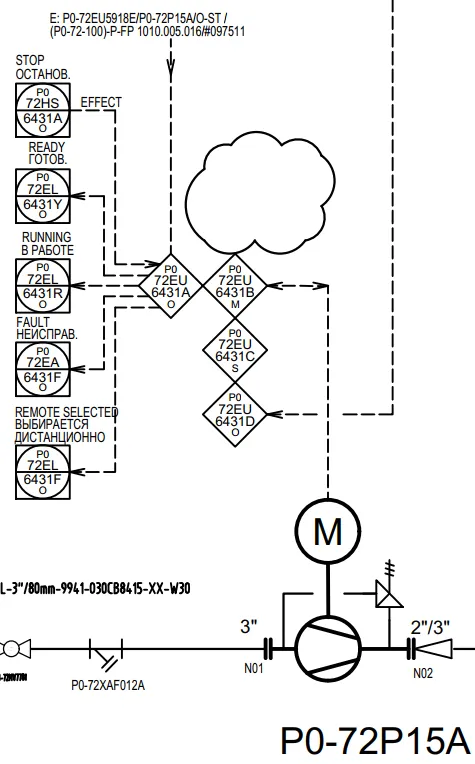

P&ID type8 (Mot2c4s)
Section titled “P&ID type8 (Mot2c4s)”Состав: Mot2c4s NoTA. Статья P&ID type8.
