Генерация файлов Codesys (ModuleCodesysMb)

Материал описывает внешний модуль ModuleCodesysMb из библиотеки StaburModules.dll.

Ожидаемый результат: после настройки модуля формируются файлы для импорта в Codesys на основе модели Modbus PLC.

См. также: Stabur модули (StaburModules.dll)

Назначение модуля

ModuleCodesysMb формирует файлы для импорта в Codesys по данным модели Modbus PLC.

Перед запуском убедитесь, что библиотека StaburModules.dll подключена в настройках внешних модулей.

Подключение библиотеки StaburModules.dll

Модуль:

• собирает Modbus-фреймы из модели PLC;
• формирует XML-файл для импорта в проект Codesys;
• формирует файл глобального словаря переменных GVL;
• при необходимости выгружает список фреймов в CSV;
• при наличии шаблона устройства разбивает фреймы по нескольким устройствам, если один Modbus slave не вмещает все фреймы.

Где находится модуль

Модуль доступен на вкладке PLC в проектном конфигураторе Uniplant Atomix под названием «Генерация файлов Codesys».

Расположение модуля во вкладке PLC

Что подготовить перед запуском

1. Выбрать нужный PLC.
2. Проверить корректность модели Modbus-каналов в PLC.
3. Подготовить файл маппинга типов каналов.
4. Подготовить папку для сохранения результатов.
5. При необходимости подготовить шаблон устройства Codesys для Modbus slave.

Основные настройки

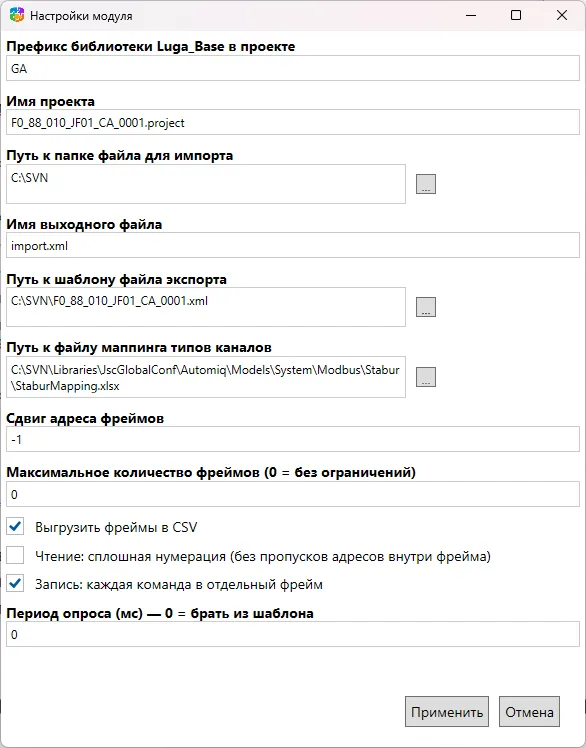

Окно настроек модуля

Префикс библиотеки Luga_Base в проекте

Префикс библиотеки, используемый в проекте Codesys.

Типовое значение:

GA

Имя проекта

Имя проекта Codesys, которое записывается в итоговый XML.

Пример:

StaburFull.project

Путь к папке файла для импорта

Каталог, в который сохраняются результаты генерации.

Пример:

JSC\Usr\Prj\ResultFiles\PLC\CodesysMb

Имя выходного файла

Имя основного XML-файла для импорта.

Пример:

import.xml

При включенной генерации GVL рядом создается файл с суффиксом _gvl:

import_gvl.xml

Путь к шаблону файла экспорта

Путь к XML-шаблону Modbus slave в формате Codesys.

Как подготовить шаблон:

1. Создайте Modbus Slave с требуемыми параметрами в проекте Codesys.
2. Выполните экспорт в формате PLCopenXML.
3. В экспорте выберите нужный Slave и сохраните файл.
4. Укажите путь к этому XML в настройке модуля.

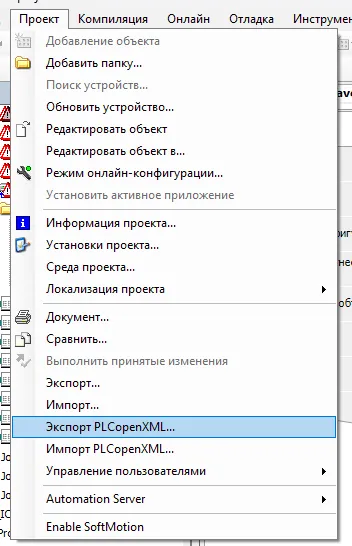

Подготовка шаблона через PLCopenXML экспорт

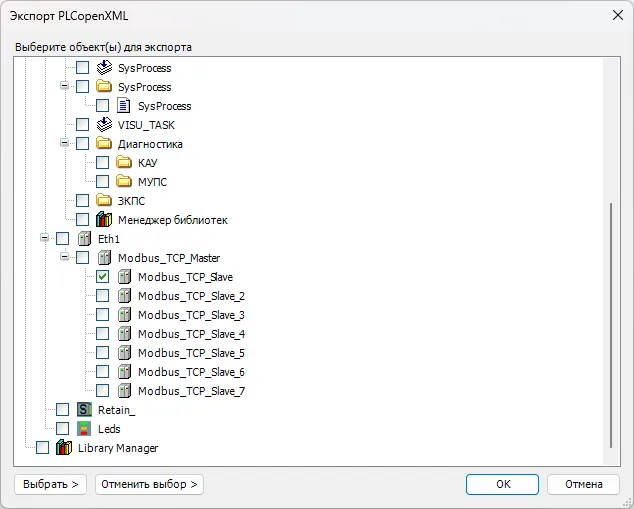

Выбор нужного Modbus Slave

Указание пути к XML-шаблону

Если путь указан, модуль:

• создает XML с устройствами Modbus slave;
• при большом количестве фреймов разбивает их на несколько устройств;
• может подставлять настройки каналов из шаблона (например, период опроса).

Если путь не указан, создается только файл GVL.

Путь к файлу маппинга типов каналов

Путь к Excel-файлу соответствия типов каналов и правил генерации.

Это обязательный файл. Если путь неверный или файл недоступен, модуль завершится с ошибкой.

Сдвиг адреса фреймов

Число, которое добавляется к адресу каждого Modbus-фрейма.

Пример:

-1

Максимальное количество фреймов (0 = без ограничений)

Ограничение числа фреймов в результате.

• 0 — без ограничений;
• положительное число — ограничение для пробной выгрузки и отладки.

Выгрузить фреймы в CSV

При включении создается дополнительный CSV со списком фреймов.

Чтение: сплошная нумерация (без пропусков адресов внутри фрейма)

Если включено, фреймы чтения собираются только из подряд идущих адресов без пропусков.

Запись: каждая команда в отдельный фрейм

Если включено, каждая команда записи формируется как отдельный фрейм.

Период опроса (мс) — 0 = брать из шаблона

• 0 — значение берется из шаблона устройства;
• положительное значение — принудительно задает период опроса.

Что формирует модуль

В зависимости от настроек формируются:

• основной XML для импорта устройств и каналов в Codesys;
• XML-файл глобального словаря переменных GVL;
• CSV-файл со списком фреймов.

Типовой набор файлов:

import.xml
import_gvl.xml
import_frames.csv

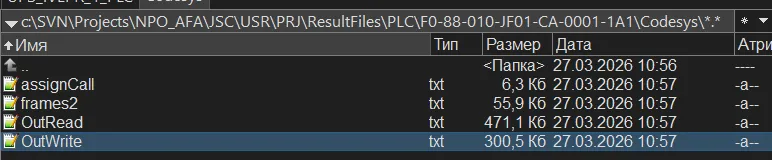

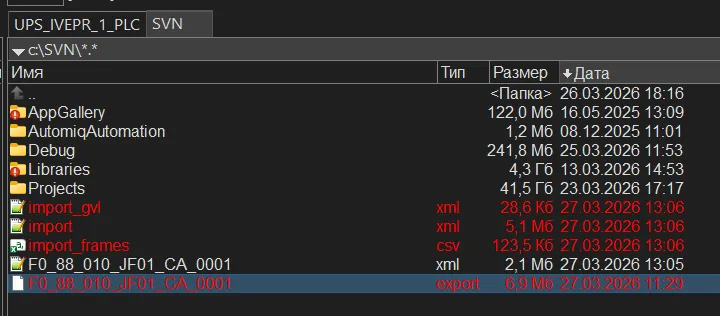

Пример набора сгенерированных файлов

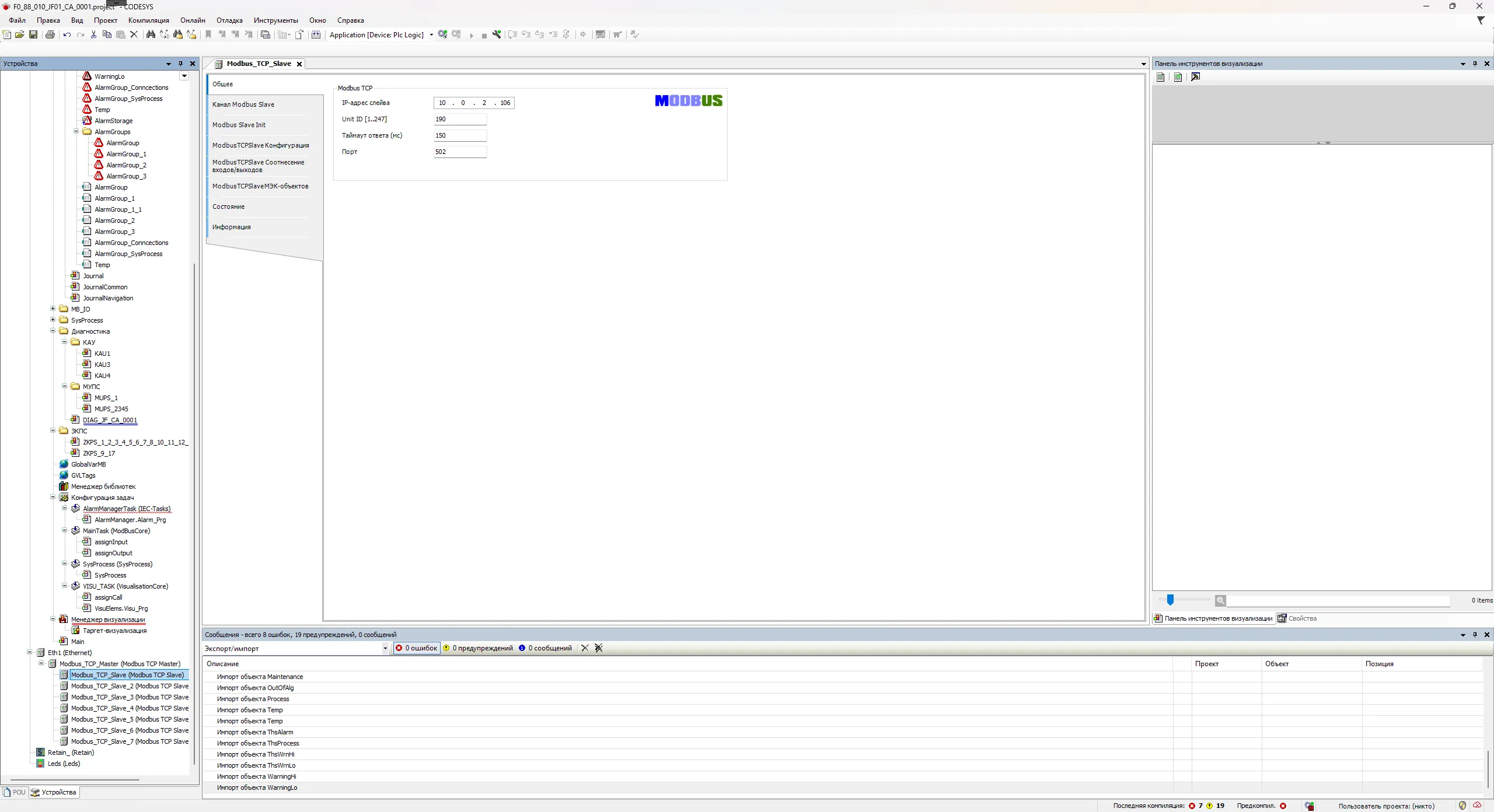

Пример результата после импорта в Codesys

Алгоритм работы

1. Загружает модель PLC и типы объектов.
2. Читает файл маппинга.
3. Формирует фреймы чтения и записи.
4. При необходимости ограничивает количество фреймов.
5. При необходимости выгружает фреймы в CSV.
6. Если указан шаблон, заполняет его фреймами.
7. При переполнении одного устройства создает несколько устройств в одном XML.
8. Формирует файл глобального словаря GVL.

Рекомендуемая стартовая настройка

Префикс библиотеки Luga_Base в проекте:
GA

Имя проекта:
StaburFull.project

Путь к папке файла для импорта:
JSC\Usr\Prj\ResultFiles\PLC\CodesysMb

Имя выходного файла:
import.xml

Путь к шаблону файла экспорта:
Libraries\CodeSys\Templates\ModbusSlaveTemplate.xml

Путь к файлу маппинга типов каналов:
Libraries\CodeSys\Templates\CodesysMbMapping.xlsx

Сдвиг адреса фреймов:
-1

Максимальное количество фреймов:
0

Выгрузить фреймы в CSV:
Да

Чтение: сплошная нумерация:
Нет

Запись: каждая команда в отдельный фрейм:
Да

Период опроса (мс):
0

Типовые ошибки и проверки

Не найден файл маппинга

Проверьте корректность пути и доступность файла в настройке «Путь к файлу маппинга типов каналов».

Не удалось обработать файл маппинга

Проверьте структуру Excel-файла и наличие обязательных данных для правил mapping.

Не указан шаблон устройства

Это не критическая ошибка: Modbus slave не будет создан, но файл GVL сформируется.

В результате мало фреймов

Проверьте:

• параметр «Максимальное количество фреймов»;
• корректность маппинга;
• правила группировки каналов.

Адреса в Codesys отличаются от ожидаемых

Проверьте параметр «Сдвиг адреса фреймов», исходные адреса PLC и настройки шаблона устройства.

Где смотреть результат

Результаты сохраняются в каталог из настройки «Путь к папке файла для импорта».

Основной XML для импорта в Codesys берется из настройки «Имя выходного файла».
