Результаты генерации (меню)
Справа от «Опции генерации» на верхней панели расположены кнопки перехода к сгенерированным файлам и действиям импорта. Доступны после выполнения генерации (полной или отдельных модулей).
Рисунок 8 — Кнопки быстрого доступа к результатам генерации
| Кнопка | Описание |
|---|---|
| Результат сборки | Открыть в проводнике каталог с файлами результата генерации для текущего ПЛК (словари, FBD/ST, карты, документация). |
| Unimod | Меню результатов и импорта в Unimod 2 — см. ниже. |
| DevStudio | Меню результатов для alpha.DevStudio — см. ниже. |
| Weintek | Меню результатов для панелей Weintek — см. ниже. |
| Документация | Меню сгенерированной документации по ПЛК — см. ниже. |
| FireSec | Меню результатов модуля FireSec (АСПСиПТ) — см. ниже. |
Результаты генерации Unimod
Section titled “Результаты генерации Unimod”Выпадающее меню «Unimod» группирует действия импорта в проект Unimod 2 и быстрый доступ к сгенерированным файлам.

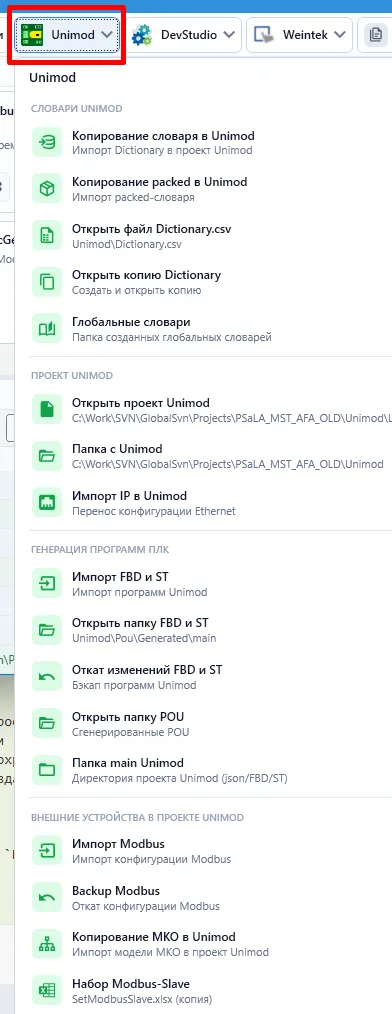

Рисунок 10 — Меню «Unimod»
Словари Unimod
| Пункт | Описание |
|---|---|
| Копирование словаря в Unimod | Импорт Dictionary.csv в проект Unimod 2. → Глобальный словарь |
| Копирование packed в Unimod | Импорт packed-словаря (упакованные DI и связанные переменные). |
| Открыть файл Dictionary.csv | Открыть сгенерированный словарь: Unimod\Dictionary.csv. |
| Открыть копию Dictionary | Создать резервную копию словаря и открыть её в Excel. |
| Глобальные словари | Открыть папку с созданными глобальными словарями проекта. |
Проект Unimod
| Пункт | Описание |
|---|---|
| Открыть проект Unimod | Запуск Unimod Pro 2 с проектом текущего ПЛК (путь из UnimodFolder модели). |
| Папка с Unimod | Открыть корневой каталог проекта Unimod в проводнике. |
| Импорт IP в Unimod | Перенос конфигурации Ethernet (IP-адреса ПЛК) в проект Unimod. |
Генерация программ ПЛК
| Пункт | Описание |
|---|---|
| Импорт FBD и ST | Импорт сгенерированных программ в проект Unimod 2. → Генерация FBD и ST |
| Открыть папку FBD и ST | Каталог с JSON-файлами секций: Unimod\Pou\Generated\main. |
| Откат изменений FBD и ST | Восстановление программ из бэкапа Unimod. |
| Открыть папку POU | Каталог сгенерированных POU (Program Organization Units). |
| Папка main Unimod | Директория проекта Unimod с файлами json, FBD и ST. |
Внешние устройства в проекте Unimod
| Пункт | Описание |
|---|---|
| Импорт Modbus | Импорт конфигурации Modbus-устройств в проект Unimod 2. → Импорт Modbus |
| Backup Modbus | Откат конфигурации Modbus к сохранённому состоянию. |
| Копирование МКО в Unimod | Импорт модели межконтроллерного обмена (МКО) в проект Unimod. |
| Набор Modbus-Slave | Открыть файл SetModbusSlave.xlsx (копия набора параметров Modbus-Slave). |
Результаты генерации DevStudio
Section titled “Результаты генерации DevStudio”Выпадающее меню «DevStudio» содержит действия переноса сгенерированных данных в проект alpha.DevStudio. Дополнительные результаты (дерево IOS, базовые типы, карты атрибутов) формируются внешними модулями DS и запускаются с панели «Модули».
Рисунок 11 — Меню «DevStudio»
| Пункт | Описание |
|---|---|
| Копирование unet.xml в DevStudio | Перенос конфигурации сети: копирование файла unet.xml с картой адресов протокола UNET в проект DevStudio. Карта формируется при генерации глобального словаря на основе столбца AlphaServerName (см. Генерация глобального словаря Unimod). |
Результаты генерации Weintek
Section titled “Результаты генерации Weintek”Выпадающее меню «Weintek» — быстрый доступ к файлам и каталогам, сформированным при включённой опции «Генерация Weintek». Результаты сохраняются в подкаталог Weintek проекта ПЛК.

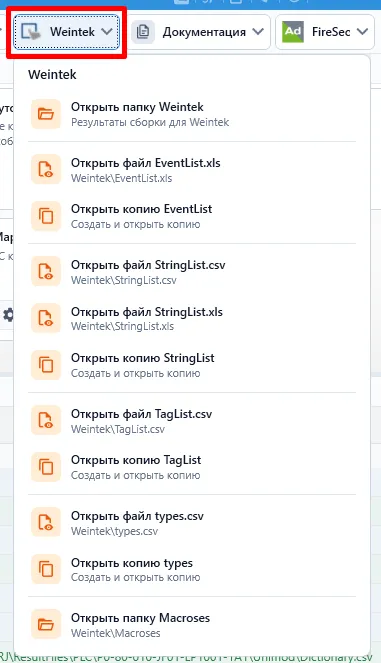

Рисунок 12 — Меню «Weintek»
Каталоги
| Пункт | Описание |
|---|---|
| Открыть папку Weintek | Корневой каталог результатов сборки для Weintek. |
| Открыть папку Macroses | Подкаталог с макросами: Weintek\Macroses. |
Файлы списков
| Пункт | Файл | Назначение |
|---|---|---|
| Открыть файл EventList.xls | Weintek\EventList.xls | Список событий для панели Weintek. |
| Открыть файл StringList.csv | Weintek\StringList.csv | Строковые ресурсы (CSV). |
| Открыть файл StringList.xls | Weintek\StringList.xls | Строковые ресурсы (Excel). |
| Открыть файл TagList.csv | Weintek\TagList.csv | Список тегов для привязки на панели. |
| Открыть файл types.csv | Weintek\types.csv | Описание типов данных Weintek. |
Копии для редактирования
| Пункт | Описание |
|---|---|
| Открыть копию EventList | Создать и открыть копию EventList (исходный файл генерации не изменяется). |
| Открыть копию StringList | Создать и открыть копию StringList. |
| Открыть копию TagList | Создать и открыть копию TagList. |
| Открыть копию types | Создать и открыть копию types.csv. |
Результаты генерации — Документация
Section titled “Результаты генерации — Документация”Выпадающее меню «Документация» — быстрый доступ к каталогу Docs и файлам, сформированным модулями документирования (ModbusMapDocGenerator, MapCreator, OpcAddressMap и др.).
Рисунок 13 — Меню «Документация»
| Пункт | Описание |
|---|---|
| Открыть папку документации | Корневой каталог сгенерированной документации по ПЛК: Docs. |
| Открыть файл ModbusMap.xls | Excel-карта регистров Modbus: Docs\ModbusMap\ModbusMap.xls. Формируется модулем ModbusMapDocGenerator. |
| Открыть копию ModbusMap | Создать и открыть редактируемую копию ModbusMap (исходный файл генерации не изменяется). |
| Открыть папку UnimodTypes | Каталог с описанием типов Unimod для документации: Docs\UnimodTypes. |
Результаты генерации FireSec
Section titled “Результаты генерации FireSec”Выпадающее меню «FireSec» доступно в проектах АСПСиПТ при подключённой библиотеке AfasModules.dll. Сам модуль FireSec запускается с карточки на панели «Модули»; меню на верхней панели даёт доступ к сгенерированным файлам конфигурации после выполнения модуля.
Рисунок 14 — Меню «FireSec»
| Пункт | Описание |
|---|---|
| Открыть папку FireSec | Каталог с результатами генерации: JSC\Usr\Prj\ResultFiles\PLC\{opt.plcName}\FireSec. |
| Открыть конфигурацию КАУ | Файлы конфигурации .FSc для устройств КАУ-2-9030 (по одному файлу на каждый КАУ в проекте). |
