Инспектор объектов Uniplant Atomix

Для чего нужен Инспектор

Инспектор объектов показывает результат разбора данных из Excel и шаблона ObjectType: переменные, каналы, функциональные блоки, атрибуты DevStudio и свойства HMI. В нём можно проверить подстановки, открыть исходные файлы и сохранить модель для последующего просмотра. На скриншотах показана версия Uniplant Atomix v.1.7.4.0.

Таблицы доступны для просмотра и копирования. Исправления вносят в исходные файлы проекта, затем повторно выполняют загрузку или разбор. Инспектор показывает данные модели, полученные программой; это не экран текущих значений сигналов работающего ПЛК и не средство записи в контроллер.

Выберите нужное действие

Если открываете Инспектор впервые, начните с раздела «Где находится и как открыть». Если данные уже загружены, выберите задачу:

Что нужно сделать	Раздел инструкции
Найти объект и посмотреть его данные	Быстрая проверка одного объекта
Открыть исходный Excel или ObjectType	Кнопки Навигатора и поиск
Посмотреть переменные и подстановки	Общая информация и вычисление значений
Посмотреть функциональные блоки	UnimodFB
Посмотреть параметры канала	Параметры каналов
Посмотреть объекты и атрибуты DevStudio	DevStudio
Посмотреть иконки и их свойства	HMI и HMIS
Посмотреть данные разбора Modbus	Вкладка Modbus
Сохранить модель или открыть сохранённую	Как сохранить и открыть снимок

На скриншотах с рамками номера соответствуют пояснениям под изображением. Рамка обозначает элемент интерфейса, на который нужно обратить внимание.

Где находится и как открыть

Шаг 1. Загрузите выбранные ПЛК в HMI Менеджере

1. Откройте Uniplant Atomix и выберите нужный проект в верхней части главного окна.
2. На левой вертикальной панели нажмите кнопку HMI — «HMI Менеджер».
3. На вкладке «Основные» раскройте список «Выбрано ПЛК…» и выберите контроллеры, объекты которых нужно проверить.
4. Нажмите «Загрузить» — кнопку с зелёным треугольником справа от выбора источников.
5. Дождитесь завершения загрузки. Сообщения о её выполнении отображаются в нижней панели «ЛОГ».

123

1. Откройте HMI Менеджер.2. Раскройте список и выберите нужные ПЛК.3. Нажмите «Загрузить» и дождитесь завершения.

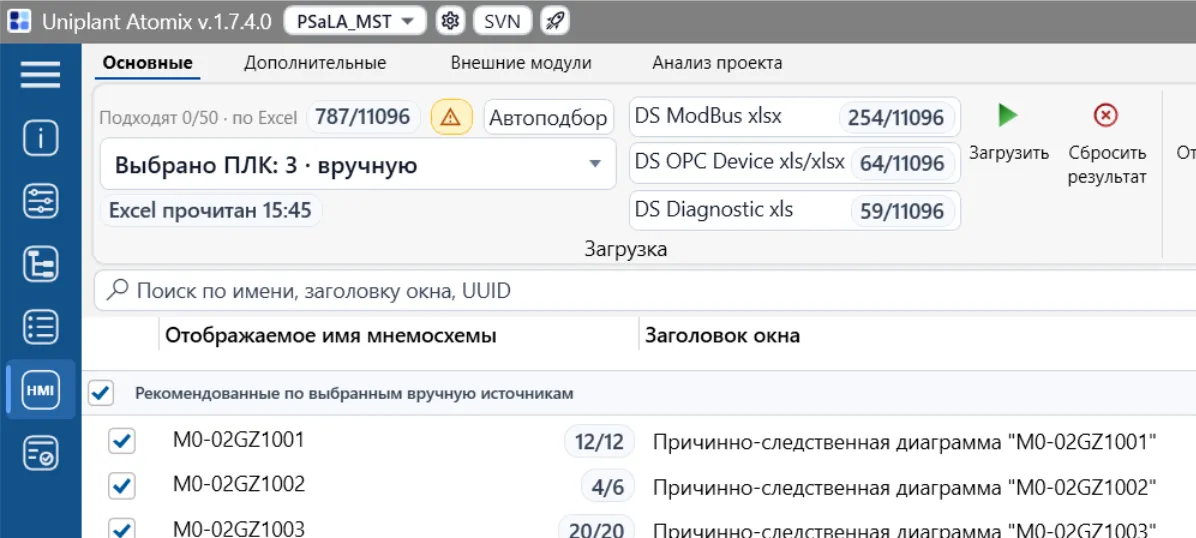

Рисунок 1 — Подготовка данных: HMI Менеджер → выбор ПЛК → «Загрузить».

Шаг 2. Откройте Инспектор через меню ракеты

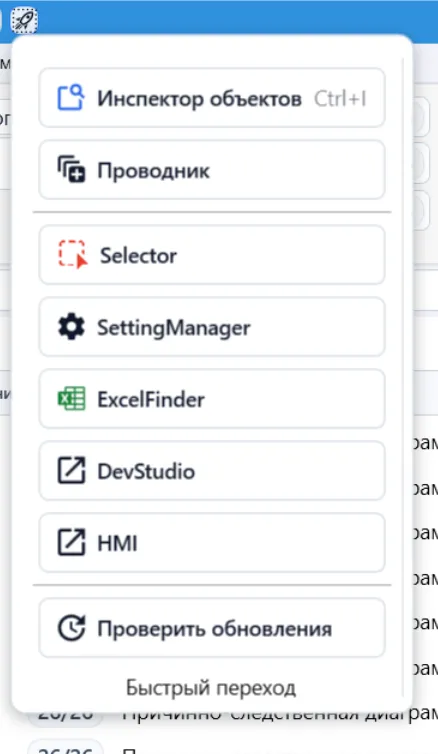

После загрузки нажмите значок ракеты справа от SVN в верхней строке главного окна. В открывшейся панели «Быстрый переход» нажмите «Инспектор объектов» — первый пункт меню.

1

1. В меню ракеты выберите «Инспектор объектов». Альтернатива — Ctrl+I в главном окне.

Рисунок 2 — Открытие Инспектора через панель «Быстрый переход».

Вместо меню можно нажать Ctrl+I в главном окне, предварительно выполнив загрузку ПЛК.

Шаг 3. Выберите объект в открывшемся окне

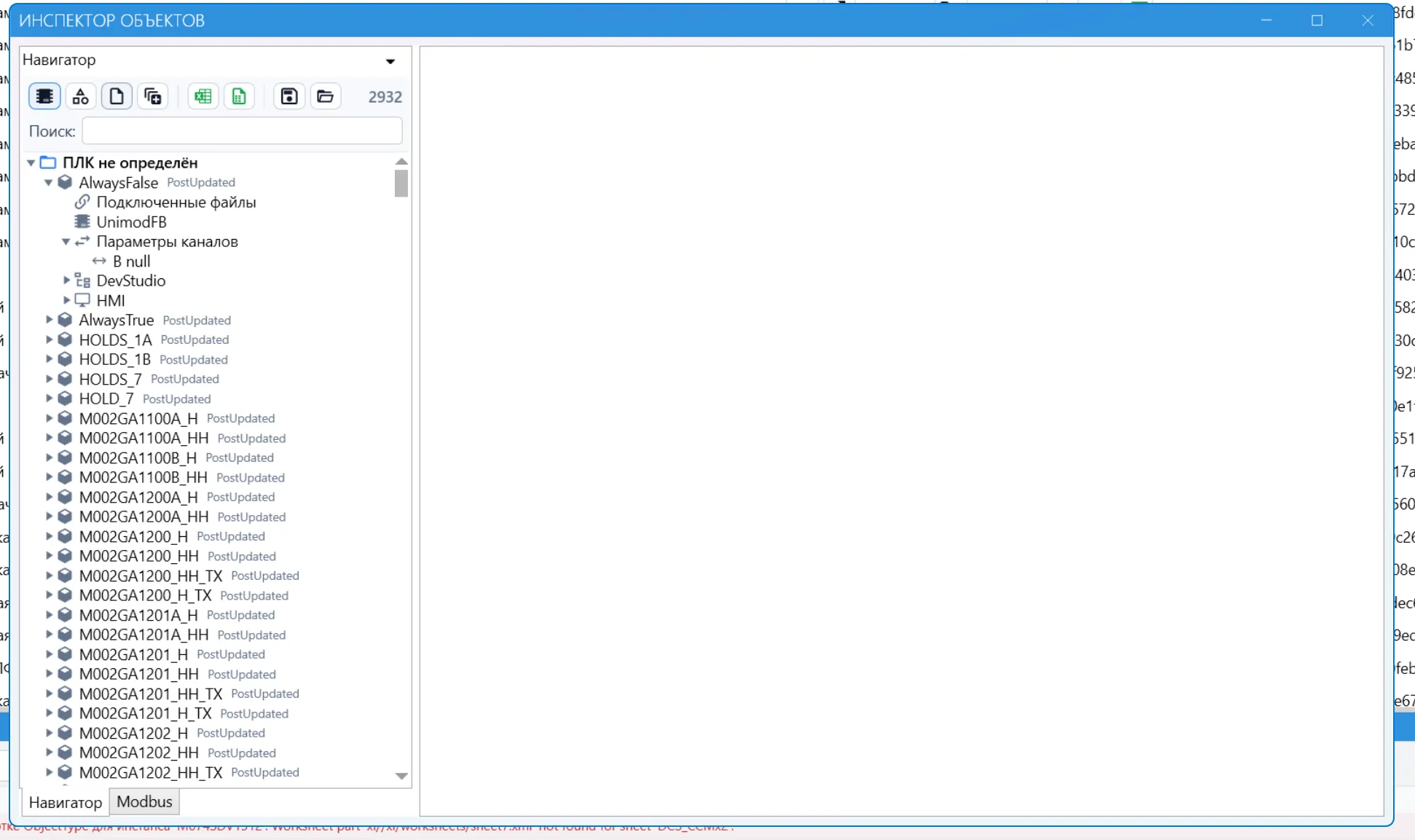

Слева отображается Навигатор с загруженными объектами, справа — область документов. Щёлкните по имени объекта, чтобы увидеть его общую информацию, или выберите раздел под объектом.

Рисунок 3 — Инспектор открыт; для просмотра данных нужно выбрать объект или его раздел.

Для быстрого перехода введите тег в поле «Поиск» слева.

Данные собираются при разборе проекта. Представление обновляется по завершении разбора и при возвращении в окно Инспектора.

Быстрая проверка одного объекта

1. В поле «Поиск» введите тег объекта, например AlwaysFalse.
2. Выберите объект в дереве. Справа откроется «Общая информация»: проверьте лист и строку Excel, TAG, OBJTYPENAME, описание parentDescr.
3. Раскройте объект стрелкой слева от его имени и выберите нужный раздел: «Параметры каналов», DevStudio, HMI или другой доступный узел.
4. Если значение содержит подстановку, сравните «Значение (шаблон)» и «Вычислено» при включённом режиме «Вычислять значения».
5. Для проверки источника выделите объект и нажмите первую зелёную кнопку Excel над деревом. Она открывает исходную книгу с переходом к листу и строке объекта. Вторая зелёная кнопка открывает файл ObjectType.
6. После исправления исходных данных повторите разбор в основном окне, вернитесь в Инспектор и проверьте результат.

После проверки вы должны найти источник данных объекта и понять, как из значения шаблона получается вычисленное значение.

Как устроено окно

Область	Что находится внутри
«Навигатор» слева	Группы объектов, поиск, кнопки открытия исходников и снимков
Дерево объекта	Доступные разделы и отдельные элементы: каналы, иконки и другие данные
Документы справа	Общая информация или таблицы выбранного раздела
Вкладки документов сверху справа	Открытые объекты и разделы; крестик закрывает документ
Вкладка «Modbus» снизу слева	Отдельное представление разбора устройств Modbus

Один щелчок по объекту или разделу открывает предварительный просмотр. При следующем выборе этот документ может замениться. Двойной щелчок закрепляет документ: так можно оставить несколько вкладок для сравнения разных объектов или разделов.

Число справа от кнопок Навигатора показывает количество объектов в сессии.

Серая надпись рядом с тегом, например PostUpdated, обозначает стадию обработки объекта.

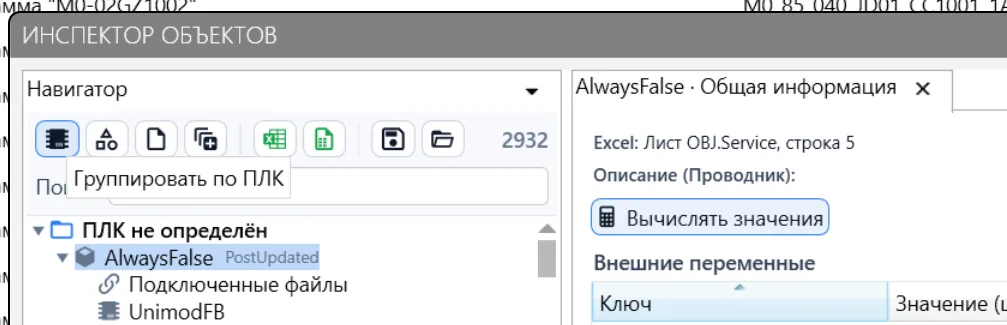

Кнопки Навигатора и поиск

Наведите указатель на кнопку, чтобы прочитать подсказку. У кнопок Excel подсказка показывает путь к соответствующему файлу выбранного объекта.

В таблице кнопки перечислены слева направо:

№	Кнопка / значок	Как пользоваться
1	Микросхема — «Группировать по ПЛК»	Собирает объекты по контроллерам. Удобно для проверки одного ПЛК
2	Геометрические фигуры — «Группировать по типу объекта»	Собирает объекты одного ObjectType для сравнения экземпляров
3	Лист — «Группировать по файлу»	Показывает объекты по исходным файлам
4	Несколько листов с плюсом — «Раскрывать выбранный узел»	Включает автоматическое раскрытие при выборе узла. Ветка каналов раскрывается отдельно стрелкой
5	Первая зелёная кнопка Excel	Открывает исходный Excel выбранного объекта, его лист и строку
6	Вторая зелёная кнопка, лист таблицы	Открывает Excel-файл типа объекта — ObjectType
7	Дискета	Сохраняет снимок объектной модели в файл .axsnap
8	Папка	Открывает сохранённый снимок или ZIP-пакет баг-репорта, содержащий снимок

56

5. Исходный Excel объекта: выберите объект, затем нажмите эту кнопку.6. Файл ObjectType: здесь проверяют шаблон и выражения.

Группировка меняет представление дерева. В группе «ПЛК не определён» находятся объекты без указанной принадлежности к контроллеру.

Поле «Поиск» ищет по тегу (имени), типу объекта и имени шаблона. Введите характерную часть имени. Чтобы вернуть полный список, очистите поле.

Кнопки исходных файлов зависят от выбранного объекта и наличия пути. Если выделена только группа, сначала выберите сам объект или его раздел.

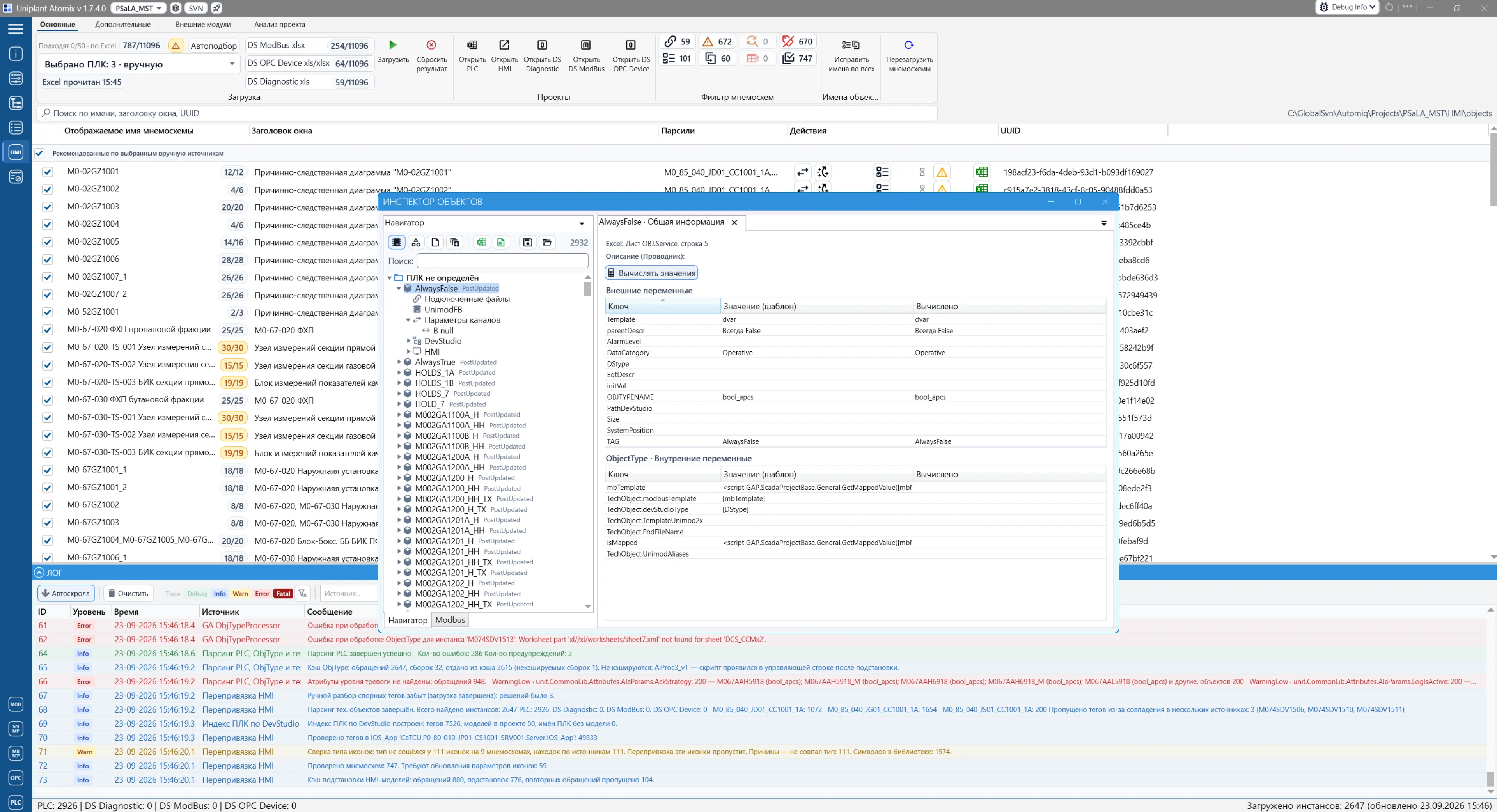

Общая информация и вычисление значений

Щёлкните по имени объекта, чтобы открыть общую информацию. Вверху указаны лист и строка исходного Excel, ниже — описание из Проводника, если оно есть.

Блок / столбец	Значение для пользователя
«Внешние переменные»	Входные значения объекта, доступные при обработке его типа: например, тег, описание, категория
«ObjectType · Внутренние переменные»	Переменные, определённые внутри типа объекта и используемые его шаблонами
«Ключ»	Имя переменной или параметра
«Значение (шаблон)»	Исходный текст: константа, ссылка вида [parentDescr] или выражение
«Вычислено»	Результат подстановки переменных и вычисления выражений при включённом режиме

«Вычислять значения» — переключатель режима. Он включает обработку подстановок и встроенных скриптов в отображаемых данных. При выключении используйте исходный текст для проверки шаблона.

Например, у объекта AlwaysFalse внешняя переменная parentDescr содержит Всегда False. В параметрах канала исходное описание [parentDescr] после подстановки отображается как Всегда False.

Пример: проверка описания канала

1. Выберите AlwaysFalse в Навигаторе и найдите parentDescr в «Внешних переменных». В примере значение — Всегда False.
2. Раскройте «Параметры каналов» и выберите канал B null.
3. Включите «Вычислять значения» и найдите ключ descrDataSrcRus.
4. Сравните столбцы: «Значение (шаблон)» — [parentDescr], «Вычислено» — Всегда False.

Так можно проследить подстановку входной переменной parentDescr в описание канала descrDataSrcRus.

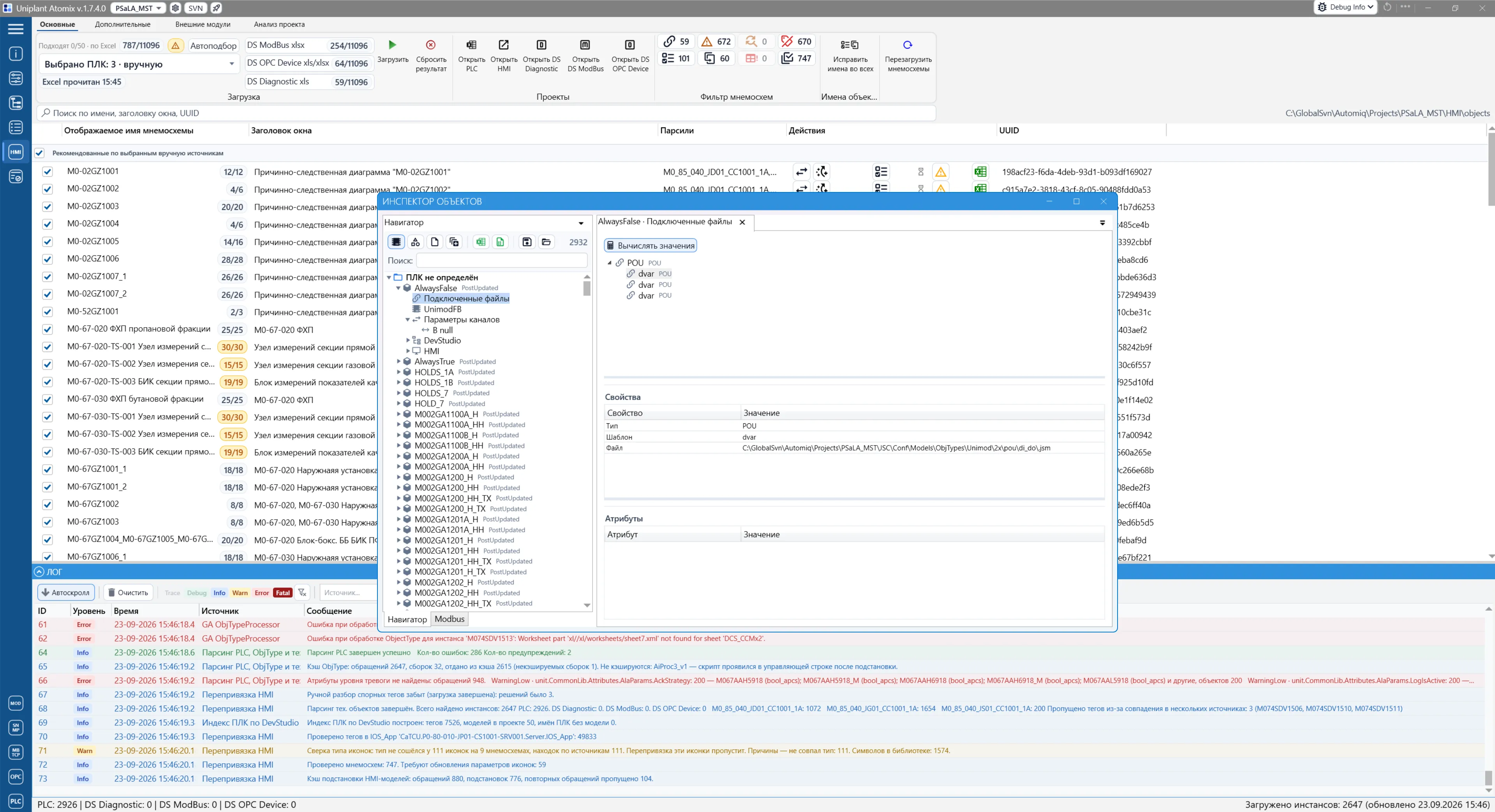

Подключенные файлы

Выберите у объекта «Подключенные файлы», затем конкретный элемент дерева справа.

В верхней части показаны подключения, в нижней — «Свойства» и «Атрибуты» выбранного элемента. Проверьте тип подключения, шаблон и путь «Файл». Другие строки появляются в зависимости от подключения.

В примере показано подключение POU с шаблоном dvar и файлом .jsm. Двойной щелчок по подключению открывает связанный файл: POU/JSM — через приложение для этого файла, Excel-подключение — с переходом к соответствующему листу. Для файловых строк доступны команды контекстного меню «Копировать путь» и «Показать в проводнике».

Используйте этот раздел, когда нужно выяснить, какой файл или шаблон подключён к объекту.

UnimodFB

Раздел UnimodFB показывает функциональные блоки выбранного объекта.

1. На вкладке «Навигатор» найдите нужный объект. На скриншоте это AlwaysTrue.
2. Раскройте объект стрелкой слева от имени и нажмите UnimodFB.
3. Проверьте заголовок вкладки справа: «AlwaysTrue · UnimodFB» показывает, к какому объекту относится таблица.
4. Сопоставьте строки таблицы с ожидаемыми блоками этого объекта и его шаблоном ObjectType.

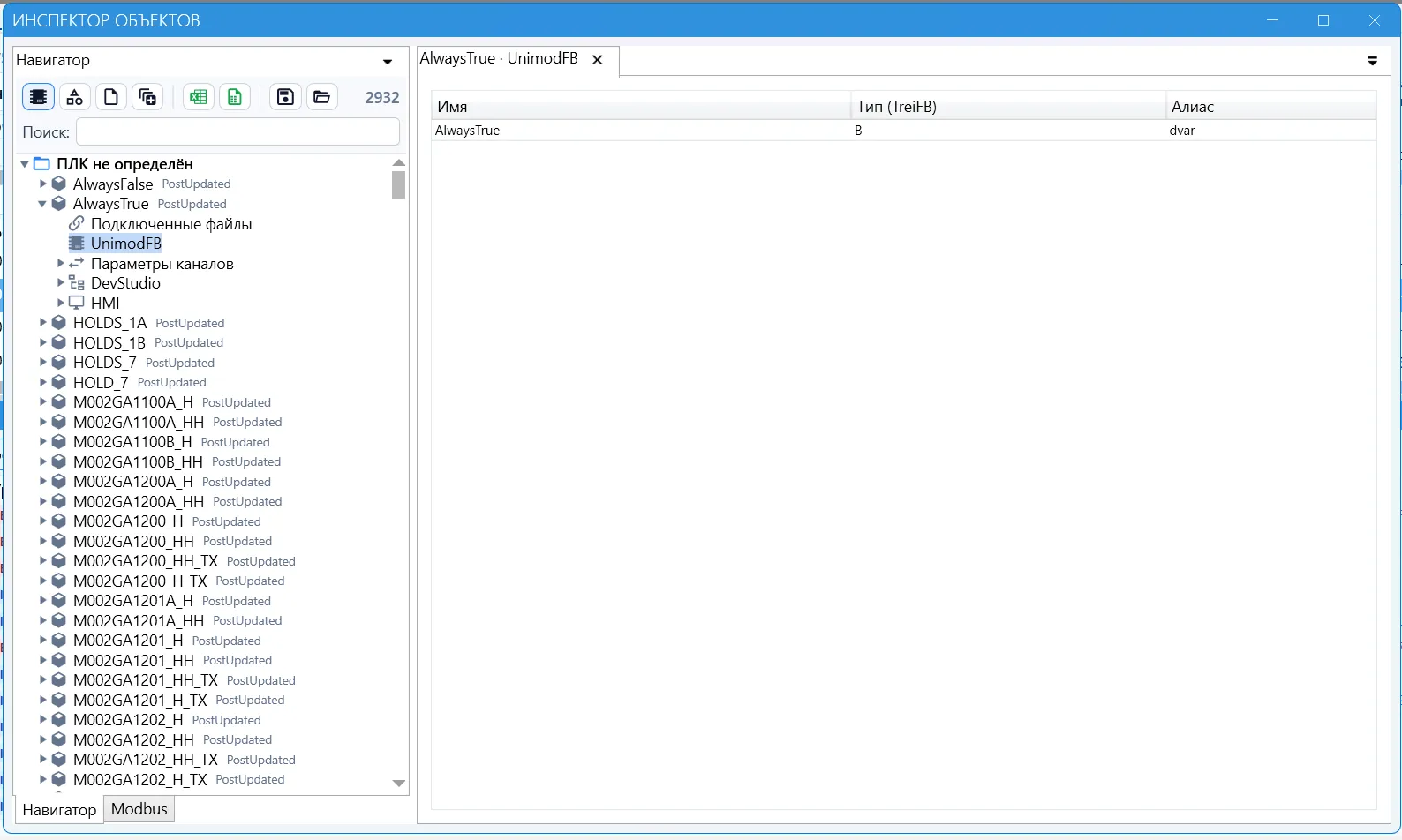

123

1. Нажмите UnimodFB в раскрытом объекте AlwaysTrue.2. Проверьте имя объекта в заголовке открытой вкладки.3. Прочитайте строку блока: AlwaysTrue, тип B, алиас dvar.

На этом примере отображается один блок:

Поле	Значение на скриншоте
«Имя»	AlwaysTrue
«Тип (TreiFB)»	B
«Алиас»	dvar

Проверяйте данные по этим столбцам:

Столбец	Что проверять
«Имя»	Имя экземпляра функционального блока
«Тип (TreiFB)»	Тип блока, указанный в шаблоне
«Алиас»	Обозначение, используемое для отбора блоков экземпляра

Сверьте состав и имена блоков с ожидаемыми для объекта. После обработки таблица использует результат разбора; на ранней стадии может показываться исходный набор шаблона.

Параметры каналов

У раздела «Параметры каналов» есть два представления:

• Выбран сам раздел — общая таблица: строка соответствует каналу, столбцы зависят от типа объекта. Переключатель «Сырой шаблон» позволяет сравнить исходный шаблон с результатом разбора. Для поиска значений используйте фильтры в заголовках таблицы.
• Выбран отдельный канал под разделом — вертикальная таблица «Ключ / Значение (шаблон) / Вычислено» с переключателем «Вычислять значения».

123

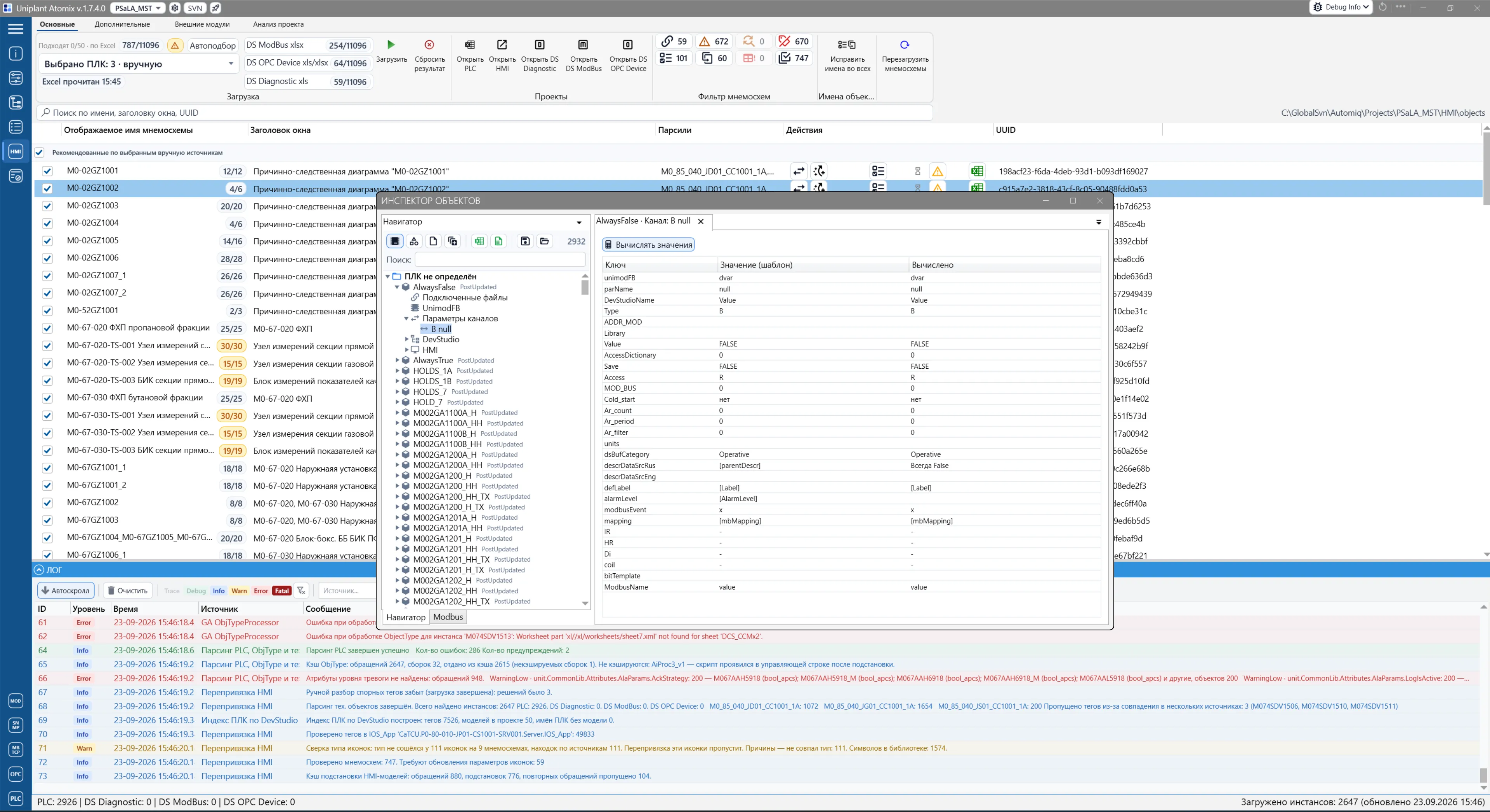

1. Выберите отдельный канал B null под «Параметры каналов».2. Включите «Вычислять значения».3. В строке descrDataSrcRus сравните [parentDescr] и «Всегда False».

Набор ключей определяется шаблоном ObjectType. В приведённом примере есть следующие группы:

Примеры ключей	Что сопоставить с исходными данными
unimodFB, parName, DevStudioName, Type	Связь с функциональным блоком, имя параметра и тип канала
Value, Save, Access, Cold_start	Заданное в модели значение, параметры сохранения, доступа и холодного старта
Ar_count, Ar_period, Ar_filter, units	Параметры архивации и единицы измерения, если они используются
descrDataSrcRus, descrDataSrcEng, defLabel, alarmLevel	Описание, метка и уровень тревоги; проверьте подстановки
ADDR_MOD, MOD_B, mapping, IR, HR, Di, coil, bitTemplate, ModbusName	Параметры представления канала в Modbus, если предусмотрены типом объекта

Для расшифровки конкретного кода или выбора допустимого значения откройте ObjectType и описание соответствующей модели.

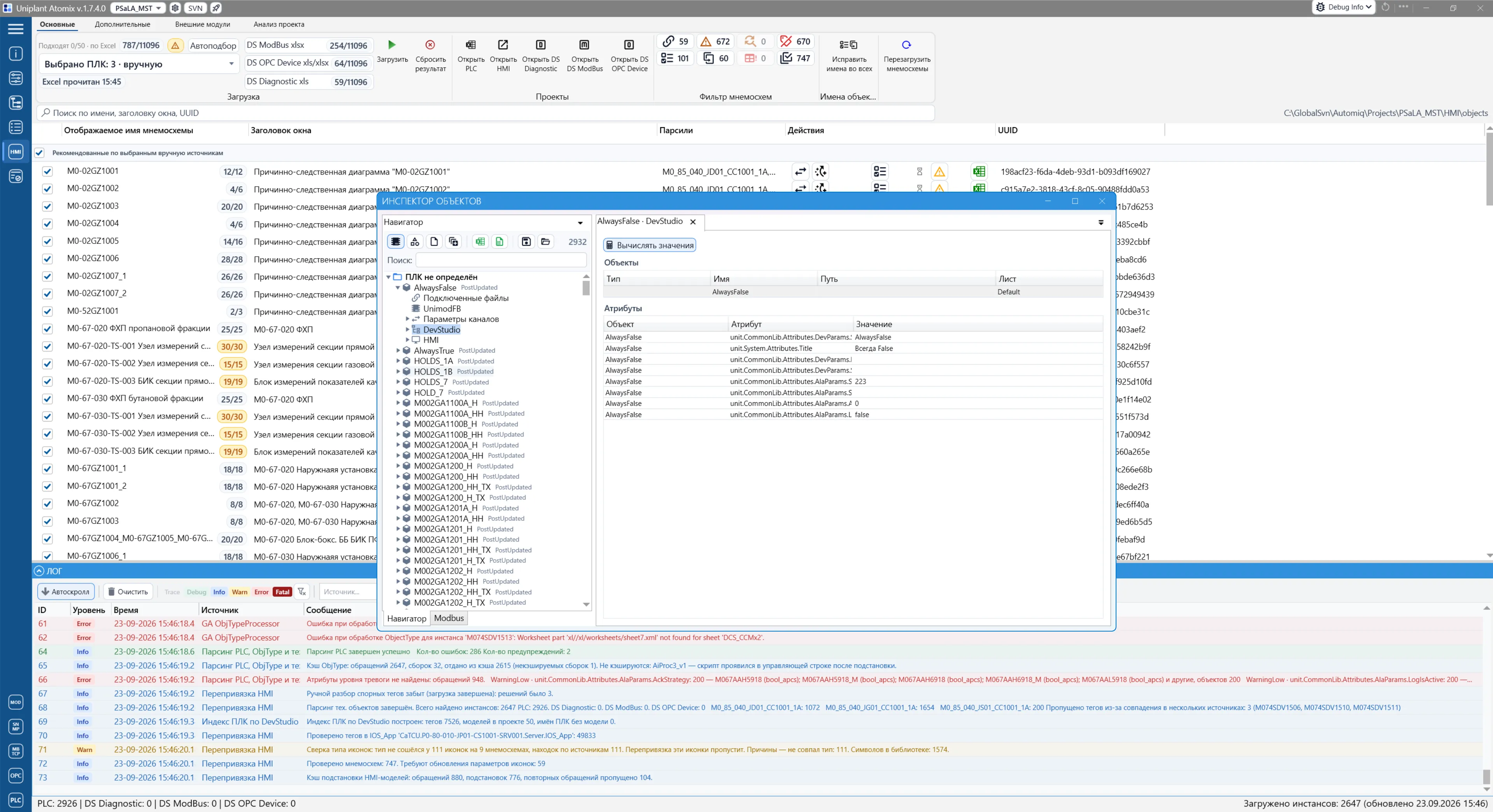

DevStudio

Выберите DevStudio под нужным объектом.

В таблице «Объекты» показаны тип, имя, путь и лист, а в таблице «Атрибуты» — объект, имя атрибута и значение. Для просмотра одного элемента можно раскрыть ветку DevStudio в Навигаторе и выбрать дочерний узел.

При ПНР проверьте имя объекта, его размещение по пути и нужные атрибуты, например заголовок unit.System.Attributes.Title. Переключатель «Вычислять значения» позволяет увидеть результат подстановок в атрибутах.

Для просмотра подстановок сопоставьте значение в общей информации, выражение в ObjectType и итоговый атрибут DevStudio.

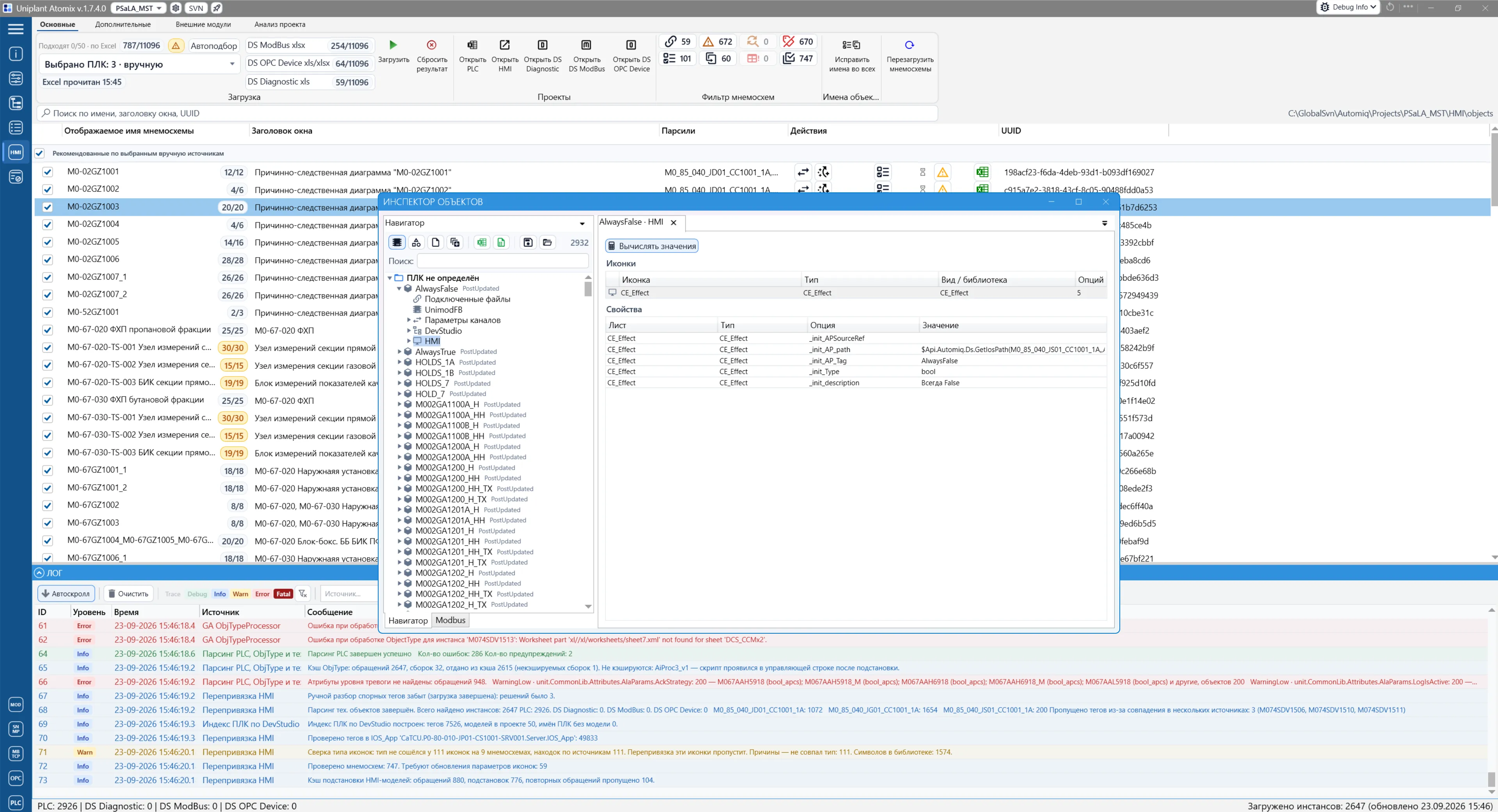

HMI и HMIS

Выберите HMI под объектом, затем строку иконки в верхней таблице.

Таблица	Что показывает
«Иконки»	Имя иконки (лист), тип, вид / библиотеку и количество опций
«Свойства»	Лист, тип, имя опции и значение для выбранной иконки

В примере у иконки CE_Effect видны опции _init_APSourceRef, _init_AP_path, _init_AP_Tag, _init_Type, _init_description. При проверке сопоставьте тег, путь и описание с ожидаемым объектом. Имена опций и их количество зависят от шаблона иконки.

«Вычислять значения» переключает отображение подстановок и их результатов. Для отдельной иконки можно также раскрыть HMI в Навигаторе и выбрать её дочерний узел.

Раздел HMIS появляется при наличии соответствующих данных объекта; работа с иконками и свойствами аналогична.

Вкладка Modbus

Для проверки устройств выберите «Modbus» в нижней части левой панели. Эта вкладка имеет собственный поиск и список «Разбор».

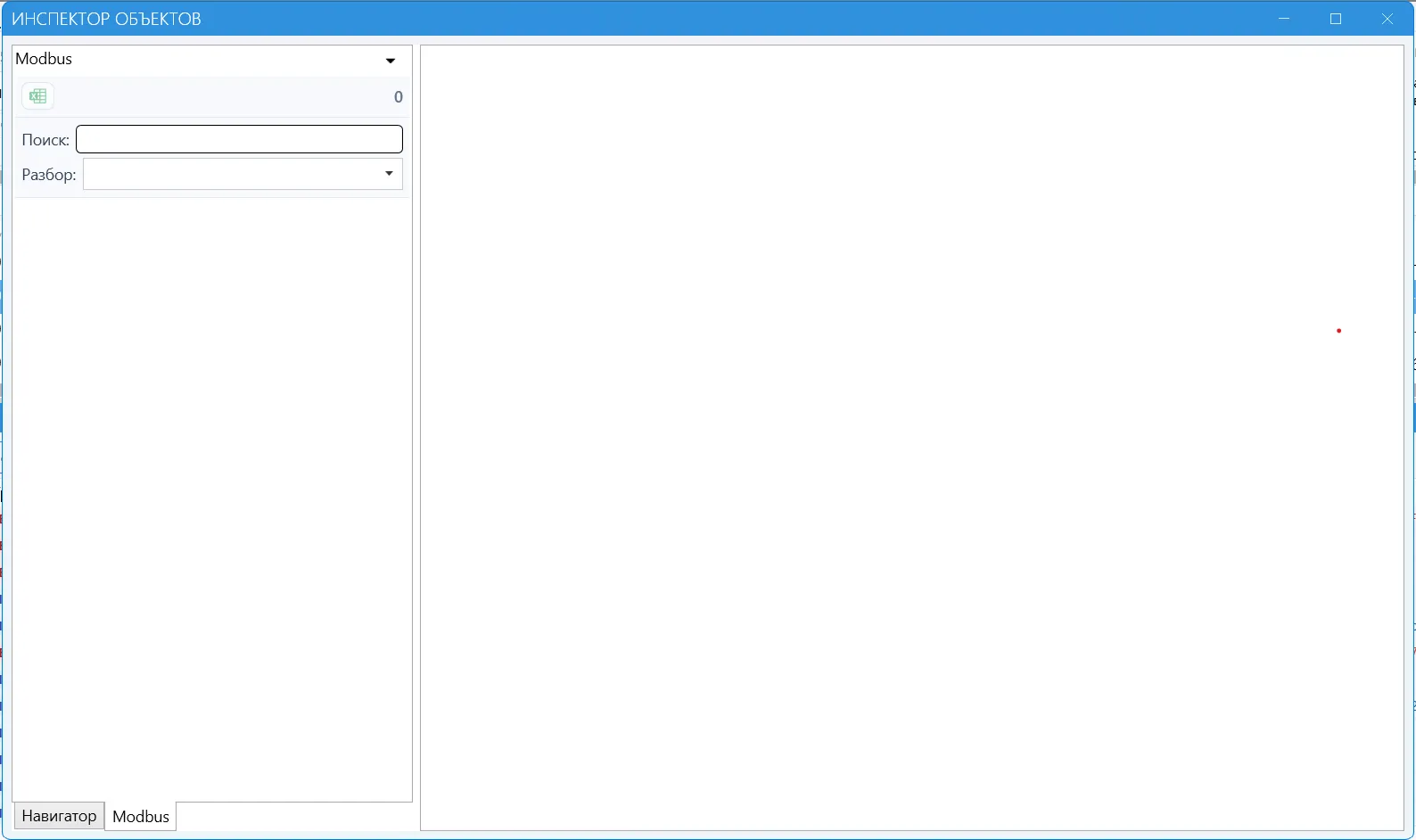

Где выбрать разбор и найти устройство

12

1. Список «Разбор» находится под полем поиска. Здесь выбирают данные нужной операции.2. Введите тег, имя в Modbus или шлюз в поле «Поиск».

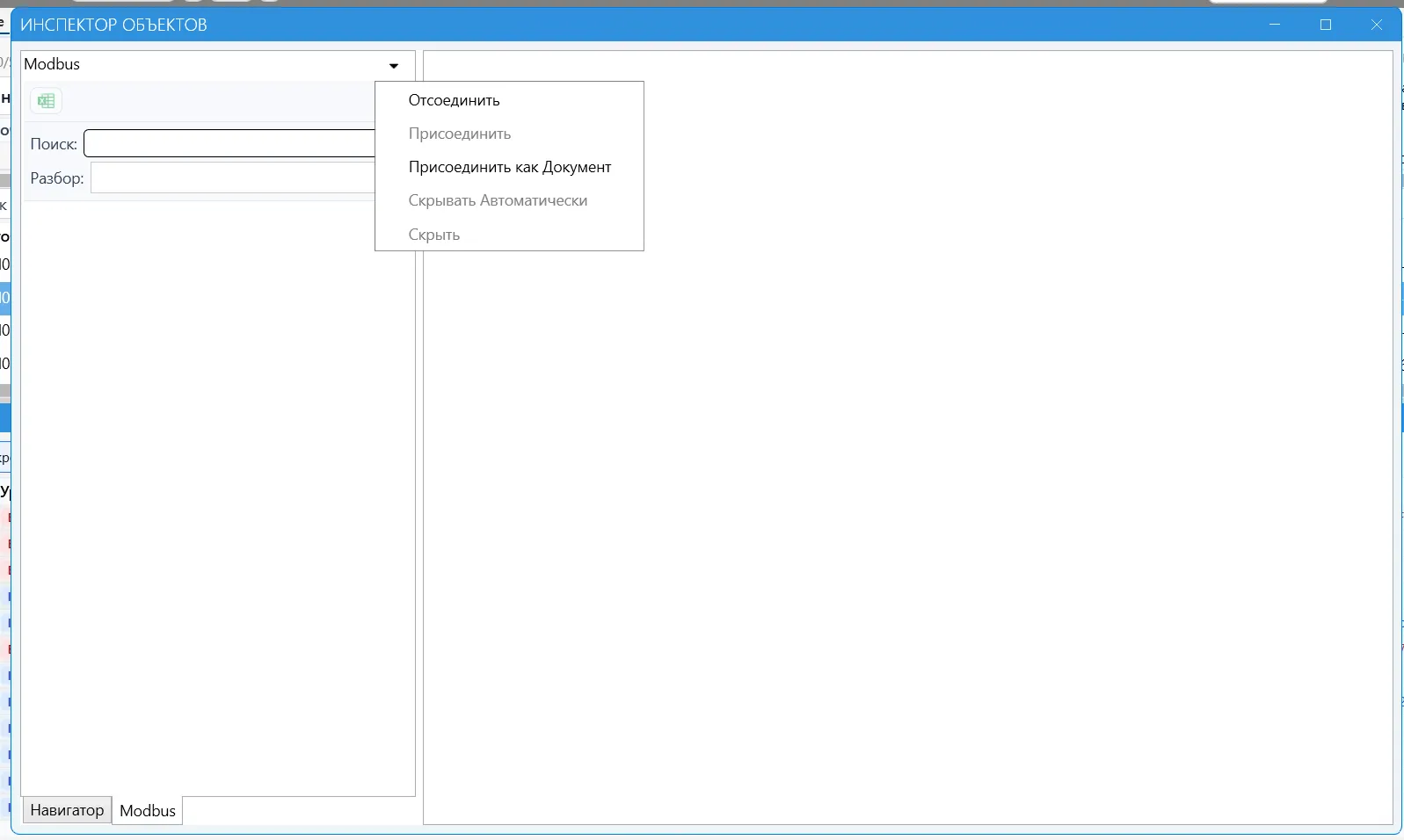

Меню размещения панели

Стрелка справа от заголовка Modbus открывает меню размещения панели. На иллюстрации видны команды «Отсоединить», «Присоединить», «Присоединить как Документ», «Скрывать Автоматически» и «Скрыть».

12

1. Стрелка в заголовке открывает меню размещения панели.2. Эти команды управляют размещением панели. Для выбора данных используйте поле «Разбор» ниже поиска.

Проверка после выбора разбора

1. Выберите нужный разбор в списке «Разбор». Сопоставляйте данные с той операцией, которую проверяете: парсингом, сборкой или модулем.
2. Найдите устройство по тегу, имени в Modbus или шлюзу.
3. Выберите устройство или его раздел «Свойства». Проверьте адреса, порты, Slave, пути исходных файлов и предупреждения, если они есть.
4. Откройте «Фреймы». Таблица показывает номер, имя фрейма, функцию, тип, адрес, количество, происхождение («Откуда») и причину изменения («Что стало»).
5. Если ожидаемый фрейм не попал в итог, проверьте причину в столбце «Что стало» и исходный шаблон.

Сводка вида «5 из 6» означает, что из шести прочитанных фреймов сохранены пять.

Копирование и длинные значения

• Выделите ячейки и нажмите Ctrl+C либо выберите «Копировать» в контекстном меню таблицы. Копируются значения, по одному на строку.
• Если значение обрезано, наведите указатель на ячейку для подсказки с полным текстом; при необходимости расширьте столбец или окно.
• При сравнении нескольких разделов закрепите их двойным щелчком и переключайтесь между вкладками справа.

Как сохранить и открыть снимок

Снимок сохраняет состояние объектной модели в файл .axsnap. Откройте этот файл позже, чтобы просмотреть сохранённые объекты и их разделы.

Сохранение

1. Загрузите данные проекта и откройте Инспектор.

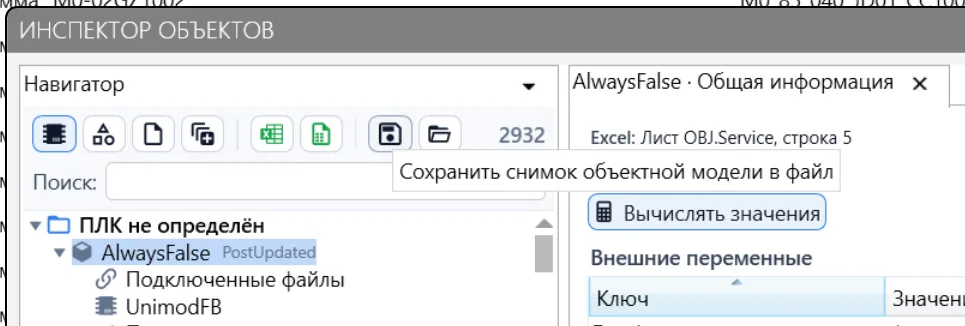

2. Нажмите дискету — «Сохранить снимок объектной модели в файл».
3. Выберите папку и имя файла .axsnap.
4. Дождитесь сообщения «Снимок сохранён» с путём и количеством объектов.

1

1. Нажмите дискету, выберите имя .axsnap и дождитесь сообщения «Снимок сохранён».

Сохраняется снимок всей объектной модели сессии.

Открытие

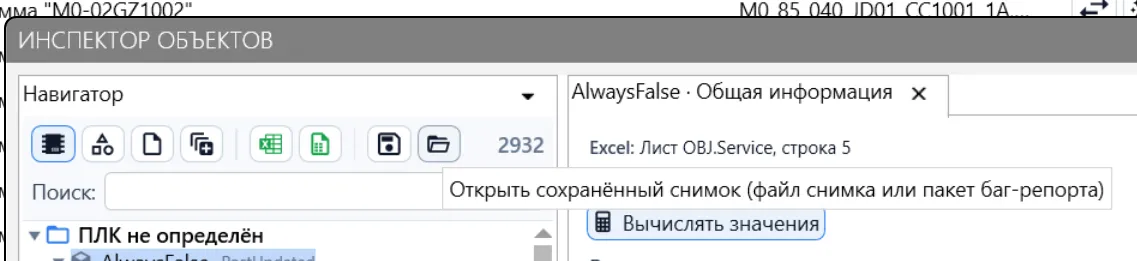

1. В основном окне Инспектора нажмите папку — «Открыть сохранённый снимок».
2. Выберите .axsnap либо ZIP-пакет баг-репорта, содержащий снимок объектной модели.
3. Снимок откроется в отдельном окне. Найдите объект и просмотрите нужные разделы.

1

1. Нажмите папку и выберите .axsnap или ZIP-пакет со снимком.

Снимок показывает сохранённые данные и не обновляется от текущего разбора. Вычисленные значения берутся из снимка; исходные скрипты заново не выполняются. Сохранение нового снимка из этого окна недоступно. Для открытия исходных Excel-файлов должны быть доступны записанные в снимке пути.
