Функция GetPrjTag(GAP)

Техническая детализация GAP-функции GetPrjTag — преобразование тегов при генерации диагностики сетевого оборудования.

Контекст

Роль	Модуль / статья
Источник параметров regexp	Лист Options в NetSwitches.xls
Применение	Модели OBJTYPE Diagnostic (лист DevSt.attributes)
Сквозной сценарий	Конфигуратор диагностики

Введение

Функция GetPrjTag преобразует входной тег (например, M0_85_050_JF01_CA1001_SW01) в формат, используемый в проекте DevStudio.

Функция вызывается в моделях OBJTYPE (например, TreiS304.xls) на листе DevSt.attributes для формирования значения атрибута unit.CommonLib.Attributes.DevParams.SystemTag.

Входные данные

Для контура диагностики сетевого оборудования параметры SplitRegex и ComposeRegex задаются на листе Options модели верхнего уровня NetSwitches.xls.

Другие модели верхнего уровня

Функция GetPrjTag может использоваться и в других контурах (например, модель ПЛК). В таких случаях параметры regexp задаются в соответствующем листе Options той модели. Общее описание — в GAP.GetPrjTag.

Алгоритм работы

1. Функция проверяет наличие параметров SplitRegex и ComposeRegex в листе Options модели верхнего уровня.

2. Если параметры заданы, функция разбивает тег с помощью SplitRegex и собирает его обратно с помощью ComposeRegex.

3. Если параметры не заданы, применяются стандартные правила преобразования:

• Если второй символ — подчёркивание (_), все подчёркивания заменяются на дефисы (-).
• Если второй символ — дефис (-), тег остаётся без изменений.
• В остальных случаях вставляется дефис после второго символа.

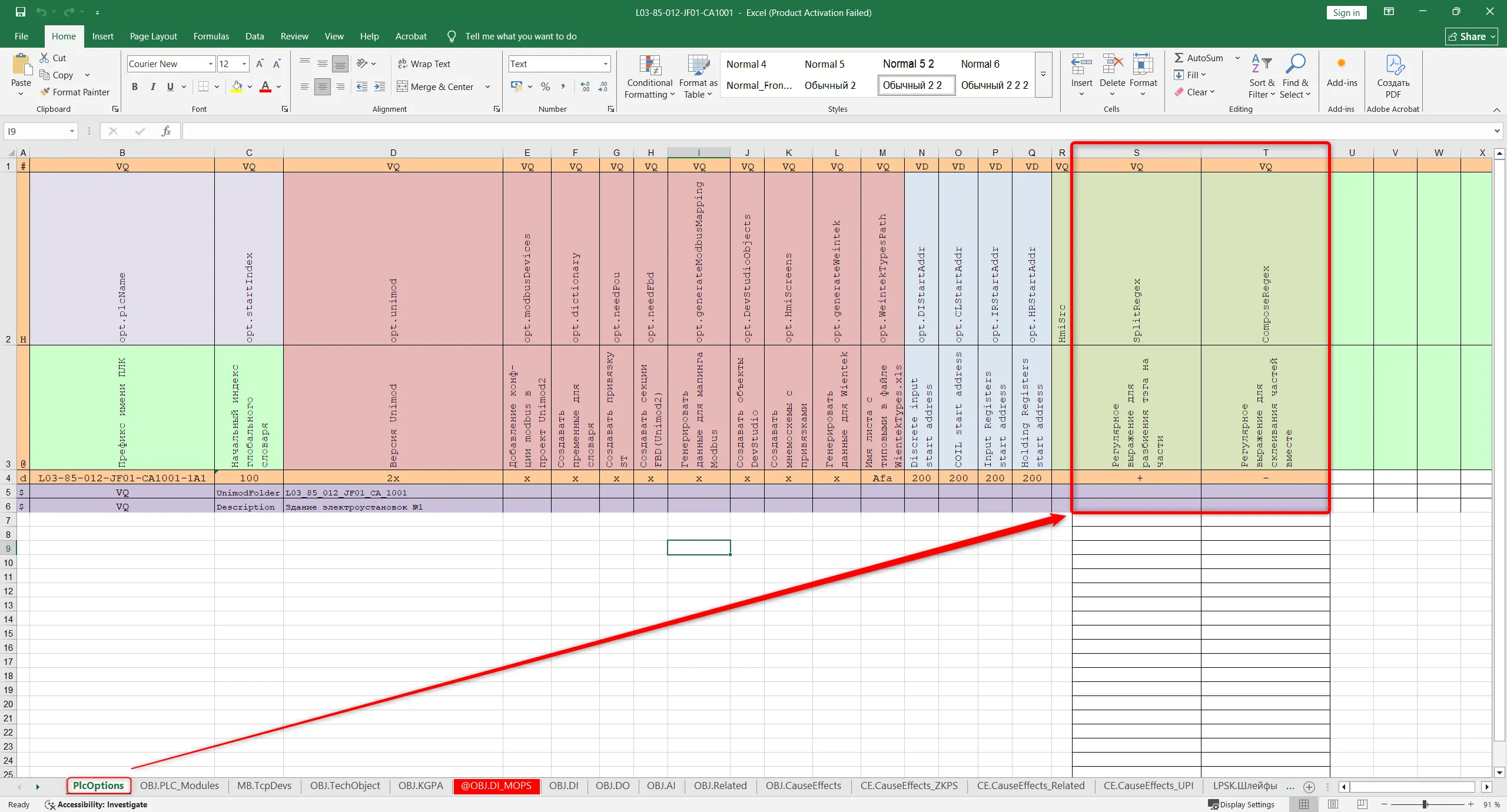

Рисунок 1 — Пример входных данных

Пример для NetSwitches.xls

Входной тег: M0_85_050_JF01_CA1001_SW01

Значение SplitRegex (лист Options): _+
Значение ComposeRegex (лист Options): -

Результат преобразования: M0-85-050-JF01-CA1001-SW01

Связанные материалы

• DevStudio. Сеть и диагностика — лист Options, переменные SplitRegex/ComposeRegex
• Конфигуратор диагностики — сквозной сценарий
• GAP.GetPrjTag — общее описание функции
