Модуль FBD

Данный материал описывает работу внешнего модуля «Модуль FBD».

Ожидаемый результат: Пользователь понимает, какие входные данные и настройки нужны для запуска генерации, что модуль формирует и какие типовые проблемы могут помешать выполнению.

Назначение

Внешний модуль Модуль FBD (библиотека StandardModules.dll) генерирует задачи FBD для Unimod 2 по данным:

• Модели ПЛК — инстансы и параметры объектов;
• Файлов модели OBJTYPE — шаблоны и структура блоков.

Вид внешнего модуля «Модуль FBD» в интерфейсе Uniplant Atomix

Переменные OBJTYPE и влияние на генерацию

Ключевые переменные в OBJTYPE:

• TechObject.TemplateUnimod2x — задаёт имя FBD-шаблона для генерации;
• TechObject.FbdFileName — задаёт имя выходного FBD-файла в проекте Unimod.

Пример строк в OBJTYPE: TechObject.TemplateUnimod2x и TechObject.FbdFileName

Влияние на результат:

• если TechObject.TemplateUnimod2x не задан или задан неверно, нужный шаблон не будет корректно применён при генерации;
• если TechObject.FbdFileName не соответствует ожидаемому имени, выходные файлы FBD могут получить другое имя, что усложнит импорт/поиск в Unimod;
• любые изменения этих значений требуют повторного запуска модуля «Модуль FBD».

Когда перезапускать генерацию FBD

Если вы изменили модель ПЛК или файлы OBJTYPE, рекомендуется повторно запустить модуль «Модуль FBD», чтобы обновить задачи Unimod 2 в соответствии с актуальными моделями.

Подготовка перед запуском

Проверьте обязательные переменные:

• UNIMOD_DICTIONARY_PATH (путь к словарю Unimod, с подстановкой имени ПЛК);
• FbdLibraryProject (переменная имени FBD-библиотеки проекта).

Если обязательные переменные не заполнены, модуль не запустится.

Алгоритм работы

После нажатия Play модуль проходит цикл по инстансам:

1. получает список инстансов из модели ПЛК;
2. читает имя шаблона (TechObject.TemplateUnimod2x);
3. читает имя выходного файла (TechObject.FbdFileName);
4. ищет шаблон в выбранной библиотеке Unimod;
5. выполняет подстановки (теги, имена, параметры) по правилам «Шаблоны FBD (Unimod2)»;
6. записывает результат в выходной FBD-файл и переходит к следующему инстансу.

Куда сохраняется результат

Генерация выполняется в рабочий проект Unimod 2, в раздел задач tasks/main с использованием путей и переменных, заданных в настройках Uniplant Atomix.

Поведение при ошибках

• Если во время выполнения возникает ошибка, генерация может завершиться частично (часть файлов может не сформироваться).
• Если не заполнены обязательные переменные путей/библиотеки, запуск блокируется на этапе инициализации.

Настройки модуля

Параметр	Назначение
Генерация FBD для Modbus устройств только по первому frame	Упрощённый режим генерации для Modbus-устройств только по первому frame (по умолчанию включено).
Переменная FbdLibraryProject	Имя FBD-библиотеки проекта; обычно берётся из глобальной переменной [FbdLibraryProject].

Результат работы

После успешного выполнения модуль формирует/обновляет FBD-задачи в Unimod 2, показывает результаты в меню Unimod и пишет ход выполнения в лог.

Где найти результаты генерации

В меню Unimod, в блоке «ГЕНЕРАЦИЯ ПРОГРАММ ПЛК», доступны действия с результатами генерации:

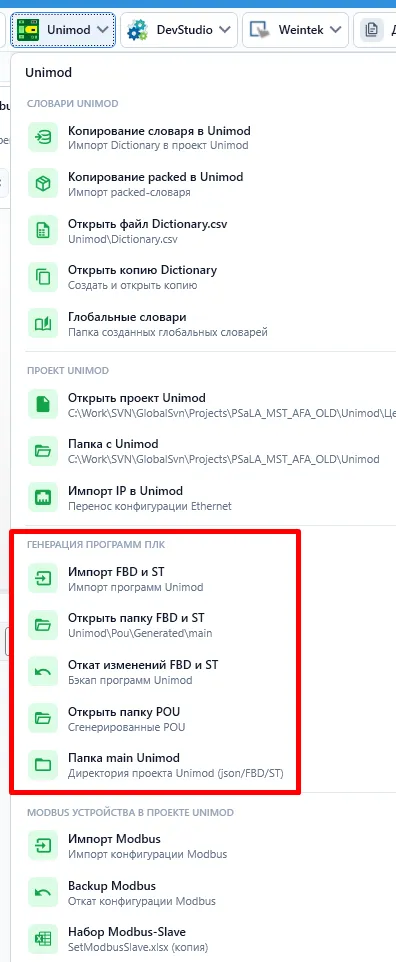

Пункты меню для работы с результатами генерации (FBD/ST) в Unimod

Пункт	Для чего используется
Импорт FBD и ST	Импорт сгенерированных программ в проект Unimod.
Открыть папку FBD и ST	Быстрый переход к каталогу с файлами FBD/ST, подготовленными модулем.
Откат изменений FBD и ST	Восстановление предыдущего состояния программ после неудачного импорта/проверки.
Открыть папку POU	Переход к каталогу POU со сгенерированными секциями.
Папка main Unimod	Открытие основной рабочей директории проекта Unimod для ручной проверки файлов.

Окно по кнопке «Импорт FBD и ST»

Кнопка «Импорт FBD и ST» открывает окно импорта Unimod со списком всех сгенерированных программ (результат последней генерации).

Важно перед импортом

Перед импортом программ в проект Unimod2 закройте этот проект в среде разработки Unimod (Designer/IDE).
Это снижает риск конфликтов файлов и неполного применения изменений.

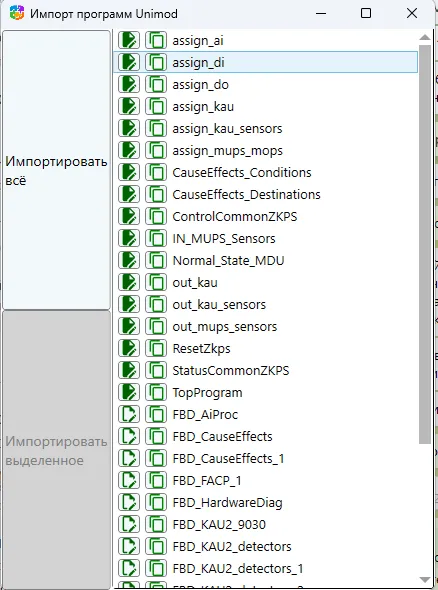

Окно импорта FBD/ST: список программ, доступных для импорта в Unimod

Действия в окне:

• просмотреть полный список сгенерированных программ;
• импортировать все программы сразу («Импортировать всё»);
• импортировать только выбранные элементы («Импортировать выделенное»).

Для каждой строки программы в этом окне доступны две кнопки:

• слева — открыть секцию в текстовом редакторе;
• справа — скопировать содержимое локального словаря.

Рекомендуемый порядок после генерации

Сначала откройте папку FBD/ST и убедитесь, что файлы созданы, затем выполните «Импорт FBD и ST» и при необходимости используйте «Откат изменений FBD и ST».
