Генерация ЗКПС

Материал описывает работу внешнего модуля «Генератор ЗКПС для Codesys» из библиотеки StaburModules.dll.

Ожидаемый результат: после изучения страницы можно подготовить входные данные, корректно настроить параметры и получить рабочий Codesys .export с экранами ЗКПС.

См. также: Stabur модули (StaburModules.dll)

Назначение модуля

Модуль «Генератор ЗКПС для Codesys» формирует файл Codesys .export с экранами зон контроля пожарной сигнализации (ЗКПС) по данным выбранной модели PLC.

Перед запуском убедитесь, что библиотека StaburModules.dll подключена в настройках внешних модулей.

Подключение библиотеки StaburModules.dll в настройках модулей

Основные действия модуля:

• определяет зоны ЗКПС в данных PLC;
• при переполнении одного экрана раскладывает зоны по нескольким экранам;
• переносит общие элементы экрана из файла-образца;
• подставляет в зоны иконки устройств из папки шаблонов;
• сохраняет результат в один выходной .export.

Где находится модуль

Модуль доступен на вкладке PLC в проектном конфигураторе Uniplant Atomix.

Модуль генерации ЗКПС во вкладке PLC

Что нужно подготовить перед запуском

Общие пути и структура LugaLib

Повторяющиеся рекомендации по структуре каталогов LugaLib, базовым путям и правилам импорта вынесены на страницу раздела: Stabur модули — Общие вещи для модулей Codesys HMI.

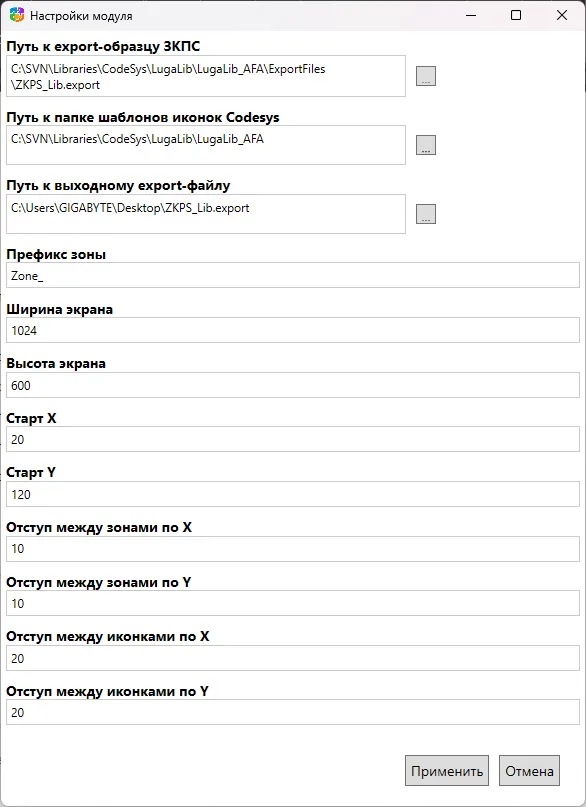

Окно параметров модуля

1. Выбран нужный PLC.
2. Подготовлен файл-образец Codesys .export для построения экранов ЗКПС.
3. Подготовлена папка с шаблонами иконок устройств Codesys.
4. В PLC корректно определяются зоны ЗКПС.

Порядок запуска

1. Откройте Проектный конфигуратор.
2. Выберите нужный PLC.
3. Перейдите на вкладку PLC.
4. Найдите модуль «Генератор ЗКПС для Codesys».
5. Заполните настройки модуля.
6. Запустите модуль.

Параметры модуля

Путь к export-образцу ЗКПС

Путь к файлу Codesys .export, который используется как шаблон структуры экранов.

Из файла-образца модуль берет:

• общие элементы экрана (например, навигацию);
• элементы зоны (если они присутствуют в образце);
• структуру итогового export-файла.

Пример:

JSC\Usr\Prj\Templates\Codesys\F0_88_010_JF01_CA_0001.export

Путь к папке шаблонов иконок Codesys

Путь к каталогу, где хранятся шаблоны иконок устройств (извещатели, ручники, CauseEffect и др.).

Рекомендуемый пример:

Libraries\CodeSys\LugaLib\LugaLib_AFA\ExportFiles

Если путь указан неверно, зоны могут быть созданы, но часть иконок устройств не появится.

Путь к выходному export-файлу

Путь сохранения итогового результата.

Пример:

JSC\Usr\Prj\ResultFiles\PLC\Stabur\Zkps\ZKPS_1.export

На выходе формируется один .export-файл, внутри которого может быть несколько экранов ЗКПС.

Префикс зоны

Префикс, по которому модуль определяет зоны в PLC.

Типовое значение:

Zone_

Если зоны в проекте имеют другой шаблон именования, укажите соответствующий префикс.

Параметры компоновки

Типовые стартовые значения:

• Ширина экрана: 1024
• Высота экрана: 600
• Старт X: 20
• Старт Y: 120
• Отступ между зонами по X: 10
• Отступ между зонами по Y: 10
• Отступ между иконками по X: 20
• Отступ между иконками по Y: 20

Рекомендуемая стартовая конфигурация

Путь к export-образцу ЗКПС:
JSC\Usr\Prj\Templates\Codesys\F0_88_010_JF01_CA_0001.export

Путь к папке шаблонов иконок Codesys:
Libraries\CodeSys\LugaLib\LugaLib_AFA\ExportFiles

Путь к выходному export-файлу:
JSC\Usr\Prj\ResultFiles\PLC\Stabur\Zkps\ZKPS_1.export

Префикс зоны:
Zone_

Ширина экрана:
1024

Высота экрана:
600

Старт X:
20

Старт Y:
120

Отступ между зонами по X:
10

Отступ между зонами по Y:
10

Отступ между иконками по X:
20

Отступ между иконками по Y:
20

Результирующий export-файл после генерации

Алгоритм работы

После запуска модуль:

1. Загружает данные выбранного PLC.
2. Находит зоны ЗКПС.
3. Для каждой зоны собирает состав устройств.
4. Ищет соответствующие иконки в папке шаблонов.
5. Создает нужное количество экранов ЗКПС.
6. Раскладывает зоны по экранам.
7. Сохраняет итоговый .export.

Нормальный результат работы

Считается нормальным, если:

• в выходном файле создано несколько экранов ЗКПС;
• не все зоны помещаются на один экран;
• часть иконок отсутствует при отсутствии шаблонов;
• размеры зон отличаются (из-за разного количества устройств).

Типовые ошибки и проверки

Зоны ЗКПС не найдены

Сообщение:

Зоны ЗКПС не найдены в модели PLC. Генерация остановлена.

Проверьте:

• выбран ли нужный PLC;
• корректен ли параметр Префикс зоны;
• есть ли в модели PLC зоны ЗКПС.

Не найдена папка шаблонов иконок

Что происходит:

• export может сформироваться;
• зоны могут появиться;
• часть иконок устройств может отсутствовать.

Проверьте путь к папке и наличие нужных шаблонов иконок.

В файле-образце нет корректного образца зоны

Что происходит:

• модуль завершает работу с ошибкой;
• корректная генерация зон невозможна.

Проверьте, что файл-образец содержит рабочие элементы ЗКПС, а не случайный или аварийный экран.

Не все иконки устройств появились

Обычно это означает, что:

• для части устройств нет шаблонов иконок;
• имена иконок не совпадают с ожидаемыми модулем.

Проверьте содержимое папки шаблонов и соответствие имен файлов.

Где смотреть результат

Итоговый файл сохраняется по пути из настройки «Путь к выходному export-файлу». Далее файл можно импортировать в Codesys стандартным способом.

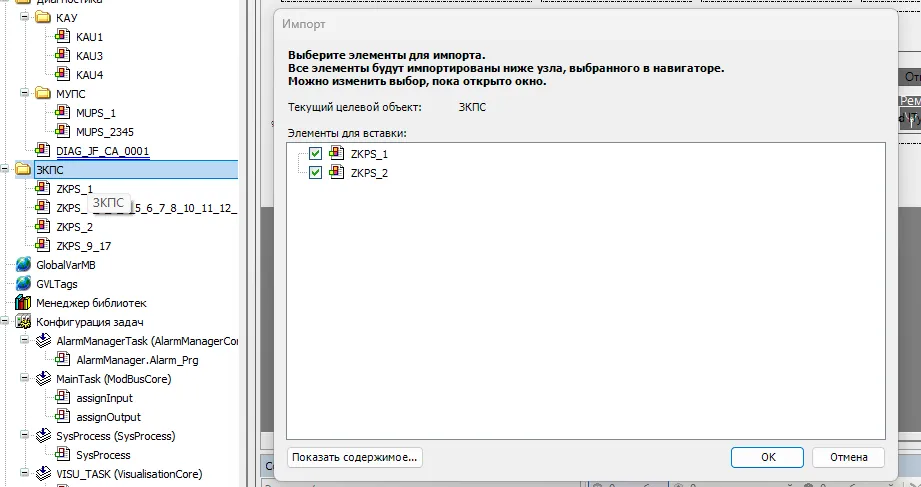

При импорте сначала выберите папку проекта, в которую должен быть добавлен кадр.

Выбор папки проекта перед импортом кадра

Пример результата генерации экранов ЗКПС
