Правила заполнения файла конфигурации зон

В этой статье собраны базовые правила заполнения файла конфигурации зон для модуля HMI-ЗКПС.

Каталог, в котором располагаются файлы конфигурации зон: JSC\Usr\Prj\Conf\ЗКПС.

На основании данного файла модуль HMI-ЗКПС определяет, какие экраны нужно создать и какие зоны должны быть на них расположены.

Колонки item1...itemN содержат группы зон. Это связано с тем, что на одном экране в пределах одного помещения может быть несколько смежных зон. В таком случае все номера зон нужно записывать в одной ячейке через запятую (например: 1,2,6).

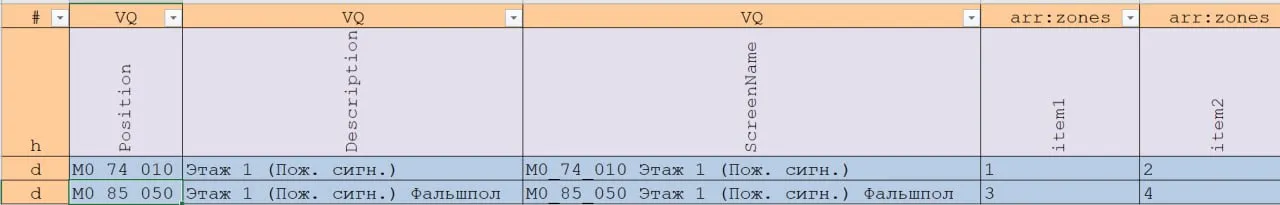

Пример заполнения файла

На примере конфигурационного файла используются поля:

• Position - позиция, для которой выбираются устройства из PLC-файла.
• Description - описание мнемосхемы.
• ScreenName - отображаемое имя мнемосхемы в Alpha.HMI.
• itemX - столбцы для указания зон в рамках одной мнемосхемы.

Если в ячейке itemX указаны числа через , (например 1,2,6), то зона формируется как [префикс]1_2_6.

Каждая строка конфигурационного файла описывает отдельную мнемосхему.
