Связь с моделями верхнего уровня

Модель OBJTYPE используется вместе с моделями верхнего уровня (ПЛК, NetSwitches и т.д.), где задаются экземпляры объектов.

Уровень	Путь
Глобальный	JSC\Conf\Models\ObjTypes\
Локальный	JSC\Usr\Prj\Conf\Models\ObjTypes\
Модель ПЛК	JSC\Usr\Prj\Conf\Models\PLC\Logic\{PLC}.xlsx

Подключение модели типового блока

Пара значений OBJTYPENAME и Template определяет, какая модель типового блока будет подключена при обработке листа: по OBJTYPENAME загружается модель OBJTYPE, по Template выбирается лист-шаблон внутри неё.

Рассмотрим пример объявления экземпляров типового устройства

Лист OBJ.* модели ПЛК

В модели ПЛК системы АСПСиПТ на листе OBJ.* объявлено два экземпляра типа AiProc1 с шаблоном 4_20AFA.

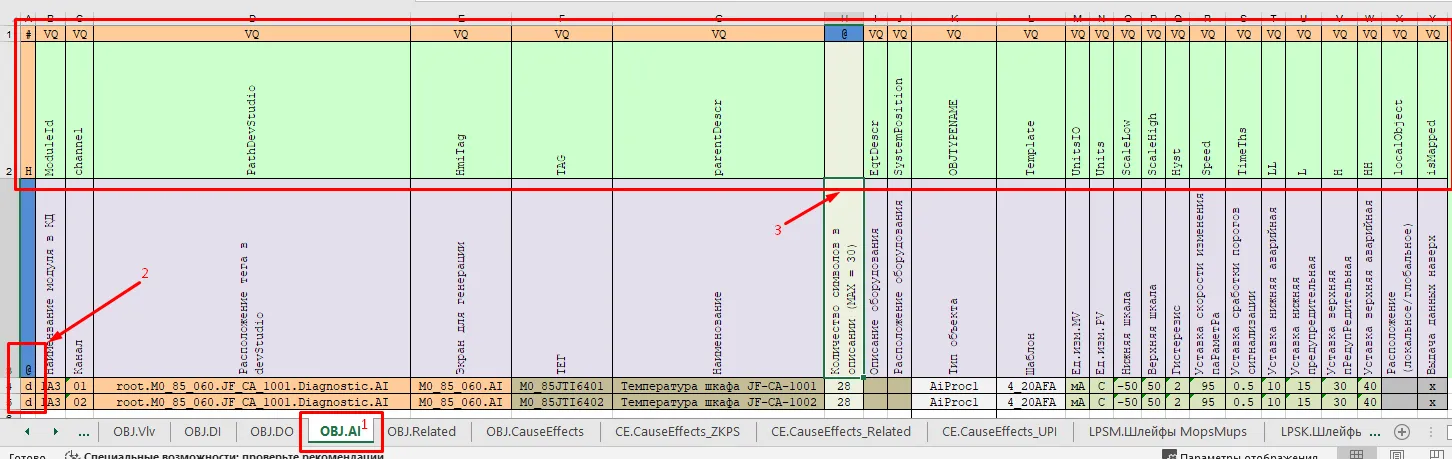

Рис. — Лист модели ПЛК OBJ.AI: объявление двух экземпляров объектов типа AiProc1 с шаблоном 4_20AFA (TAG, parentDescr, OBJTYPENAME, Template, шкалы, пороги и др.).

На листе OBJ.* в модели верхнего уровня задаются строки экземпляров (колонки листа соответствуют полям экземпляра). Ниже — перечень переменных, объявляемых для каждого экземпляра аналогового датчика.

Поле	Пример	Назначение
ModuleId	1A3	Идентификатор модуля в КД
channel	01	Канал
PathDevStudio	root.M0_85_060.JF_CA_1001.Diagnostic.AI	Расположение тега в DevStudio (PLC)
HmiTag	M0_85_060.AI	Экран для генерации HMI
TAG	M0_85JT16401	Тег экземпляра
parentDescr	Температура шкафа JF-CA-1001	Наименование (до 30 символов)
OBJTYPENAME	AiProc1	Тип объекта (имя модели OBJTYPE, см. AiProc1)
Template	4_20AFA	Имя листа-шаблона в OBJTYPE
UnitsIO / Units	mA / C	Ед. изм. сигнала и ед. изм. PV
ScaleLow / ScaleHigh	-50 / 50	Нижняя и верхняя шкала
Hyst, Speed, TimeThs	2, 95, 0.5	Гистерезис, уставка скорости, уставка порогов
LL, L, H, HH	10, 15, 30, 40	Пороги: нижняя аварийная, предупредительная, верхние
isMapped	x	Выдача данных наверх; без заполненного значения экземпляр не участвует в расчёте адресов Modbus — см. Алгоритм присвоения адресов Modbus

Состав переменных

Список переменных может меняться в зависимости от экземпляров, которые объявляются на листе (тип объекта и шаблон задают свой набор полей).

Лист шаблона 4_20AFA модели AiProc1

Лист 4_20AFA в файле модели OBJTYPE AiProc1 объявляет объекты и параметры, которые создаются при обработке листа модели ПЛК для каждого экземпляра с шаблоном 4_20AFA:

• Блоки Unimod 2;
• Параметры каналов;
• Настройки шаблонов FBD;
• Настройки Modbus;
• прочие атрибуты DevStudio, OPC, хранение, доступ.

Подробнее о назначении и правилах листов-шаблонов см. Файлы модели OBJTYPE. Описание типового блока AiProc1 и состава шаблонов — в статье AiProc1.

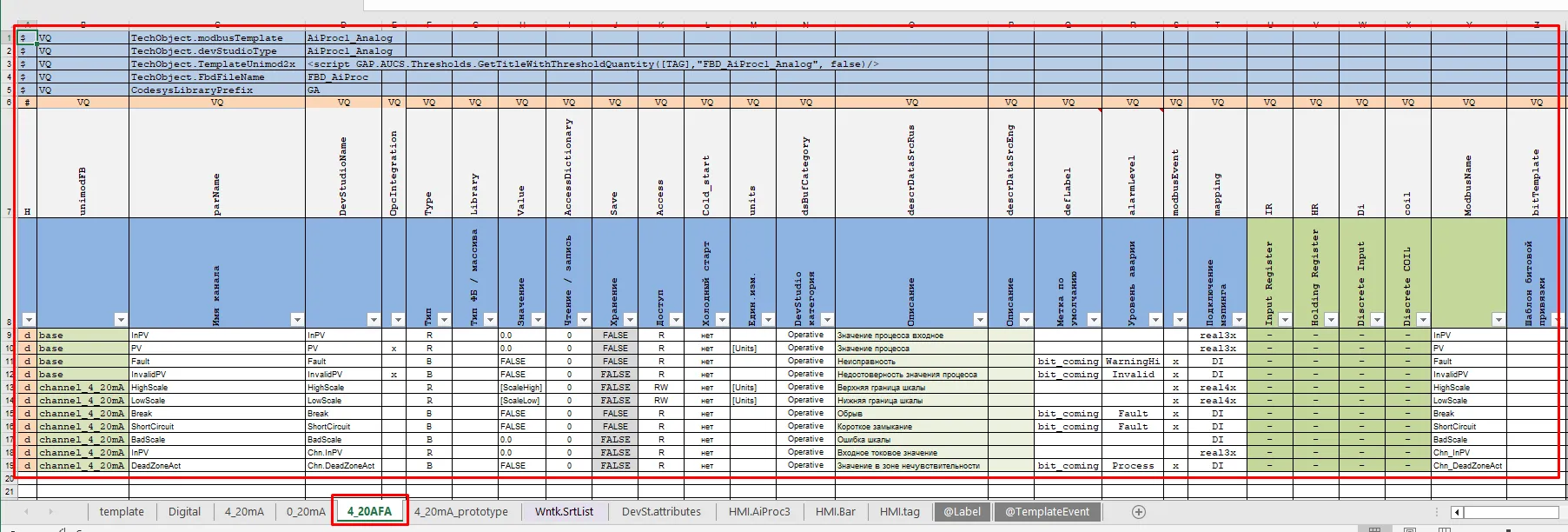

Рис. — Лист шаблона 4_20AFA: объявление объектов и параметров канала (Unimod, FBD, Modbus, параметры InPV, PV, шкалы, аварии и т.д.).

Порядок обработки данных моделей

Этап	Действие
1	Объявление экземпляров на листе OBJ.* модели ПЛК (каждая строка — один экземпляр)
2	Объявление переменных в модели ПЛК: для каждого экземпляра значения колонок строки (TAG, OBJTYPENAME, Template, ScaleLow, ScaleHigh и др.) задают переменные, доступные при обработке шаблона
3	Загрузка модели OBJTYPE по значению OBJTYPENAME
4	Выбор листа-шаблона в модели OBJTYPE по значению Template
5	Подстановка значений в шаблоне для экземпляра: замены [TAG], [ScaleLow], [Units] и др. на значения переменных из строки листа OBJ.*
6	Формирование внутренних объектов Uniplant Atomix для дальнейшей работы; создание FB, каналов, привязка Modbus, FBD, DevStudio, HMI — правила Modbus-адресов: Алгоритм присвоения адресов Modbus

Модели верхнего уровня

При обработке любых моделей верхнего уровня (ПЛК, NetSwitches и др.) действует тот же принцип: объявление экземпляров и переменных в модели верхнего уровня → загрузка OBJTYPE и выбор листа-шаблона → подстановка значений для экземпляра → формирование внутренних объектов и результатов генерации. Отличаются лишь форма листов и состав полей, а не общая схема работы.
