ObjectTypeVersion 1.0 (маркеры $FL)

Начиная с Uniplant Atomix 1.6.0.0, модель OBJTYPE может описываться в формате ObjectTypeVersion 1.0: общие данные (каналы, объекты DevStudio, иконки HMI) хранятся в базовых Excel библиотеки и подключаются к типовому блоку строками $FL. Сам OBJTYPE содержит манифест — перечень подключений с параметрами.

Шпаргалка

Хочу	Пишу
Включить новый формат	лист `system`: $ \| VQ \| ObjectTypeVersion \| `1.0`
Подключить лист из базы	в манифесте: `$` \| FL \| <файл> \| <лист-с-префиксом> \| <значения…>
Подключить лист из этого же файла	вместо файла — `this`
Передать параметр в базу	значение в колонках E…N; в базе доступно как {arg1}, `{arg2}`… или по семантическому имени
Связать канал с объектом DevStudio	DsTemplate канала (2-е значение) = DevStudioTemplate объекта (1-е значение)
Вынести общие атрибуты/опции внутри базы	`$` \| ATTFL \| <файл> \| <лист>

Порядок обязательных значений в $FL (колонки E, F, G):

Вид листа	E (`arg1`)	F (`arg2`)	G (`arg3`)
Ch.* канал	alias	`DsTemplate`	—
DevSt.* объект DevStudio	`DevStudioTemplate`	DevStudioPath	DevStudioName
HMI.* иконка HMI	arg	—	—
HMIS.* иконка Stabur	только позиционные `{argN}`

Идея формата

Раньше модель OBJTYPE была монолитом: один Excel содержал конфиг, все строки параметров и листы DevStudio/HMI внутри файла. При изменении общей сущности (например, типового объекта DevStudio) правку приходилось повторять во всех типовых блоках, где она встречалась.

Новый формат разделяет «общее» и «конкретное»:

Общее (строки каналов, атрибуты DevStudio, опции HMI) живёт в базовых Excel — переиспользуемых заготовках библиотеки.
Конкретное (какие базы взять и с какими параметрами) описывает манифест — один лист внутри OBJTYPE.

Общая правка делается в одном месте; новый типовой блок — это другой набор подключений; каждое подключение записывается единообразно: «взять лист из файла с такими-то значениями», а вид данных определяется префиксом имени листа.

Картина целиком

OBJTYPE  ESD_VlvSDV_DS.xlsx
│
├─ Лист  system     $VQ ObjectTypeVersion 1.0   (флаг нового формата)
├─ Лист-манифест  CC
│    $VQ   конфиг            (modbusTemplate, devStudioType, …)
│    $LST  UnimodAliases     (набор объектов задаётся строками $FL, не списками)
│    $FL   подключить лист →  файл           | лист           | значения (позиционно)…
│    $FL                      CCB.xlsx        | Ch.CCB         | Open  DiCC_Open
│    $FL                      this            | Ch.Vlv         | base  VlvSDV
│    $FL                      DiCC.xlsx       | DevSt.DiCC_ССВ | DiCC_Open  [PathDevStudio].[TAG]_ADD  [TAG]_Open_CC
│    $FL                      Hmi-CE_Effect.xlsx | HMI.CE_Effect | VlvSDV
│
├─ Лист  Ch.Vlv     локальный канал (подключается как this)
└─ Лист  UnimodFB   шаблон ST-кода

БИБЛИОТЕКА — БАЗОВЫЕ EXCEL (имя листа начинается с ПРЕФИКСА ВИДА)
   Ch.*      канал              строки каналов              + {alias}, {DsTemplate}
   DevSt.*   объект DevStudio   $VQ-конфиг + атрибуты       + {DevStudio…}
   HMI.*     иконка HMI         $VQ-конфиг + опции          + {arg}
   HMIS.*    иконка Stabur HMI  $VQ-конфиг + опции

Сборка OBJTYPE → конфигурация DevStudio · мнемо HMI · карта Modbus · ST-код Unimod

Из чего состоит OBJTYPE

Модель OBJTYPE — один Excel-файл. В формате ObjectTypeVersion 1.0 в нём есть:

Лист system — служебный лист с переменной версии. Его наличие включает новый формат.
Лист-манифест — перечисляет, что подключить, без самих данных. Имя листа должно совпадать с TemplateName типового блока — именем, по которому экземпляры выбирают шаблон (по умолчанию main). Файл OBJTYPE экземпляры находят по типу (OBJTYPENAME). В примерах ниже манифест называется CC.
Локальные листы — данные, специфичные для этого OBJTYPE: например, канал Ch.Vlv, подключаемый из того же файла (this), или лист UnimodFB для ST-кода.

Базы живут не в OBJTYPE, а в библиотеке, и подключаются манифестом.

Включение формата: лист system

Новый формат работает только если в OBJTYPE есть лист system с переменной версии:

A	B	C	D
`$`	`VQ`	`ObjectTypeVersion`	`1.0`

Значение ObjectTypeVersion — любое непустое. Нет листа system или переменной → OBJTYPE обрабатывается как старый, подключения $FL не применяются. Это явный и безопасный переключатель: существующие модели гарантированно не затрагиваются.

Разметка строк листа

В каждой строке любого листа колонка A задаёт тип строки, колонка B — маркер или действие. Далее идут колонки C, D, E… с данными. Общие правила — в Правилах заполнения Excel-файлов.

Кол. A	Что это
$	директива (маркер — в колонке B)
#	строка-маркеров колонок
H / `h`	заголовки колонок
@	комментарий (игнорируется)
d	строка данных

Манифест

Манифест состоит из конфига, списков и подключений:

Маркер (кол. B)	Назначение	Колонки
VQ	одно значение конфига OBJTYPE	C = ключ, D = значение
LST	список	C = ключ, D…N = элементы
FL	подключить лист	C = файл, D = лист, E…N = значения (по позиции)

$FL — основное действие: «добавь к OBJTYPE вот этот лист из вот этого файла». Чем он станет (каналом, объектом DevStudio, иконкой) — определяет префикс имени листа; с какими параметрами — значения-аргументы в колонках E…N.

Строка $FL

A	B	C	D	E	F	…
`$`	`FL`	файл	лист	значение 1	значение 2	…

Колонка C — файл. Путь к Excel-базе; раскрывается при сборке из настроек JSC/библиотеки и %Self% (= папка текущего файла). Инстансные переменные ([TAG] и т.п.) в путь не ставятся — им место только в значениях (E…N). Либо литерал this — взять лист из этого же файла OBJTYPE.
Колонка D — лист. Полное имя листа с префиксом вида.
Колонки E…N — значения аргументов по позиции, без имён.

Префикс листа = вид данных

Имя подключаемого листа начинается с префикса, который определяет, чем считать данные и как их собирать (см. таблицу в Шпаргалке).

Один и тот же лист можно подключать несколько раз с разными значениями — каждое подключение даёт свою сущность. Для DevSt.* каждое подключение обязано иметь свой уникальный DevStudioTemplate (arg1) — это ключ привязки каналов; одинаковые значения дают неоднозначную привязку и предупреждение в логе.

Лист без известного префикса не подключается: в лог пишется предупреждение, остальной OBJTYPE собирается дальше.

Аргументы подключения

В $FL после файла и листа идут только значения — по одному на ячейку E…N, без имён. Имя задаётся позицией:

каждое непустое значение по порядку получает имя arg1, arg2, … (E = arg1, F = arg2, …);
первые позиции каждого вида дополнительно получают семантические имена — обязательные аргументы (таблица в Шпаргалке);
лишние значения (сверх обязательных) доступны только как {argN}.

Внутри подключённого листа значения доступны как {имя} — по семантическому имени или по позиции (эквивалентно).

Пример в манифесте CC (один образец):

A	B	C	D	E	F	G
`$`	`FL`	`DiCC.xlsx`	`DevSt.DiCC_ССВ`	`DiCC_Open`	[PathDevStudio].[TAG]_ADD	[TAG]_Open_CC

Внутри базы DevSt.DiCC_ССВ:

A	B	C	D
`$`	`VQ`	TechObject.devStudioPath	`{DevStudioPath}`
`$`	`VQ`	TechObject.devStudioName	`{DevStudioName}`

Здесь {DevStudioPath} = {arg2} (колонка F), {DevStudioName} = {arg3} (колонка G).

Две группы переменных

Запись	Группа	Откуда значение
[имя], %имя%	общие	настройки JSC и контекст экземпляра (`[TAG]`, `[PathDevStudio]`, …)
{имя}	аргументы подключения	передаются строкой `$FL` по позиции, видны только в подключённом листе

Сначала подставляются {…} (при подключении), затем […] / %…% — в общем порядке. Подробнее об общих переменных — Внешние переменные.

Базовые Excel

Каждая база — одна сущность одного вида; имя её листа несёт префикс. Первые $VQ-строки задают идентичность, дальше идут данные; {имя} стоят там, где конкретику подставит манифест.

Канал — лист Ch.*: сразу строки #/H/@/d каналов; в значениях {alias}, {DsTemplate}.

Объект DevStudio — лист DevSt.*:

A	B	C	D
`$`	`VQ`	`TechObject.devStudioType`	`DiCC`
`$`	`VQ`	`TechObject.devStudioPath`	`{DevStudioPath}`
`$`	`VQ`	`TechObject.devStudioName`	`{DevStudioName}`
`$`	`ATTFL`	%Self%\attibutes\BasePlcObjAttr.xlsx	`base-plc-attr`
`#`/`H`/`d`	…	attrName	attrValue

Подробнее об атрибутах DevStudio — Листы DevSt.*.

Иконка HMI — лист HMI.*: $VQ HmiType → $ATTFL (общие опции) → строки #/H/@/d опций. См. Листы HMI.*.

Иконка Stabur HMI — лист HMIS.*: $VQ Lib и $VQ HmiType → ($ATTFL) → строки опций. Семантических аргументов у HMIS.* нет — только позиционные {argN}. См. Листы HMIS.*.

$ATTFL — общая часть на уровень глубже

У баз одного вида часто есть одинаковая часть: типовые атрибуты у объектов DevStudio, типовые опции у иконок. Её выносят в отдельный общий лист и подтягивают маркером $ATTFL (C = файл, D = лист). Результат листа = общие строки из $ATTFL + локальные строки базы. Тот же приём «общее в одном месте», но на шаг ниже: не OBJTYPE подключает базу, а база подключает общий блок.

Связи между сущностями

Канал ↔ объект DevStudio. У канала второе значение (arg2 = DsTemplate) и у объекта DevStudio первое (arg1 = DevStudioTemplate) должны совпадать — это ключ их связи.

Канал ↔ Unimod. Первое значение канала (arg1 = alias: base / Open / Close / MV) связывает канал с кодом Unimod. Список алиасов — в $LST TechObject.UnimodAliases; см. UnimodFB и template.

DevStudioTemplate — ключ привязки; при нескольких подключениях одного листа DevSt.* он должен быть уникальным для каждого, иначе каналы привяжутся неоднозначно.

Соглашения по именованию и путям

Лист базы обязан называться с префиксом вида (Ch.* / DevSt.* / HMI.* / HMIS.*); в манифесте (колонка D) пишется полное имя с префиксом.
Ключи конфига в базах фиксированы конвенцией: TechObject.devStudioType / …Path / …Name у DevStudio, HmiType у иконок, Lib у Stabur.
Путь %JSC%\Conf\Lib\… — проектная ссылка на библиотеку %JSC%\Automiq\Lib\…, раскрывается при сборке.
Локальный канал внутри OBJTYPE подключается как this, лист — Ch.<имя>.

Ошибки и обратная совместимость

Парс OBJTYPE не падает из-за ошибки в одном подключении — сообщает и идёт дальше:

Ситуация	Поведение
Лист назван без известного префикса	подключение пропущено + предупреждение (Warn)
Файл или лист не найден	подключение пропущено + ошибка (Error)
В листе осталась неподставленная `{переменная}`	остаётся как есть, молча
Два объекта DevStudio с одинаковым `DevStudioTemplate`	предупреждение; привязка каналов неоднозначна
Лист подключает сам себя по кругу	защита от цикла + предупреждение (Warn)

Новый путь включается только при наличии листа system с ObjectTypeVersion. Без него OBJTYPE считается старым: подключения $FL не применяются, идёт прежняя обработка по листам шаблонов.

Создание нового OBJTYPE: пошагово

Создайте Excel OBJTYPE в нужной папке Models\ObjTypes\….
Лист system: строка $ | VQ | ObjectTypeVersion | 1.0 — включает новый формат.
Лист-манифест — имя листа = TemplateName (по умолчанию main; в примере — CC): $VQ-строки конфига (TechObject.modbusTemplate, TechObject.devStudioType, …); $LST-строки списков (если нужны); на каждое подключение — строка $FL: файл (C), лист с префиксом (D), значения (E…N) по позиции.
Локальные листы (если есть свои каналы) — лист Ch.<имя>, подключается из манифеста как this.
Проверьте порядок значений в $FL (таблица в Шпаргалке) и совпадение DsTemplate канала с DevStudioTemplate объекта.
Сохраняйте только через Excel — правка сторонними средствами может сделать файл нечитаемым для парсера.

Базы (Ch.*, DevSt.*, HMI.*) обычно уже есть в библиотеке; новый OBJTYPE — это другой набор $FL-строк, без правки баз.

Полный пример: ESD_VlvSDV

Лист system:

A	B	C	D
`$`	`VQ`	`ObjectTypeVersion`	`1.0`

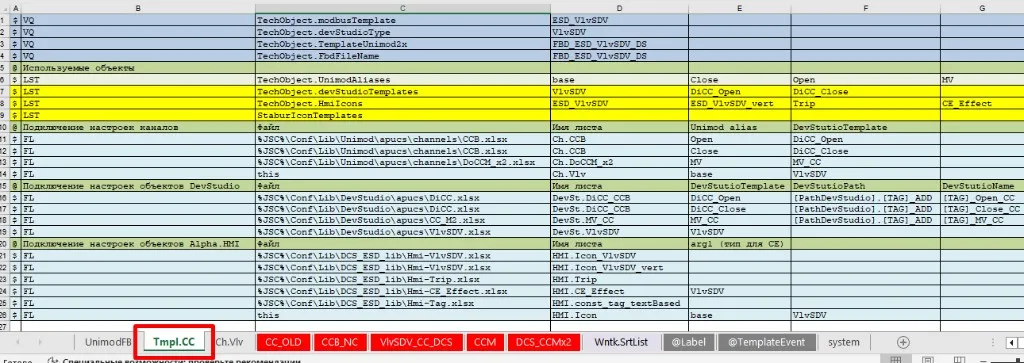

Манифест CC:

A	B	C	D	E	F	G
`$`	`VQ`	`TechObject.modbusTemplate`	`ESD_VlvSDV`
`$`	`LST`	`TechObject.UnimodAliases`	`base`	`Close`	`Open`	`MV`
`$`	`FL`	`CCB.xlsx`	`Ch.CCB`	`Open`	`DiCC_Open`
`$`	`FL`	`CCB.xlsx`	`Ch.CCB`	`Close`	`DiCC_Close`
`$`	`FL`	`DoCCM_x2.xlsx`	`Ch.DoCCM_x2`	`MV`	`MV_CC`
`$`	`FL`	`this`	`Ch.Vlv`	`base`	`VlvSDV`
`$`	`FL`	`DiCC.xlsx`	`DevSt.DiCC_ССВ`	`DiCC_Open`	`[PathDevStudio].[TAG]_ADD`	`[TAG]_Open_CC`
`$`	`FL`	`DiCC.xlsx`	`DevSt.DiCC_ССВ`	`DiCC_Close`	`[PathDevStudio].[TAG]_ADD`	`[TAG]_Close_CC`
`$`	`FL`	`CC_M2.xlsx`	`DevSt.MV_CC`	`MV_CC`	`[PathDevStudio].[TAG]_ADD`	`[TAG]_MV_CC`
`$`	`FL`	`VlvSDV.xlsx`	`DevSt.VlvSDV`	`VlvSDV`
`$`	`FL`	`Hmi-VlvSDV.xlsx`	`HMI.Icon_VlvSDV`
`$`	`FL`	`Hmi-Trip.xlsx`	`HMI.Trip`
`$`	`FL`	`Hmi-CE_Effect.xlsx`	`HMI.CE_Effect`	`VlvSDV`

Результат сборки:

четыре канала (base / Open / Close / MV) из подключённых листов Ch.*;
объекты DevStudio (DiCC_Open / DiCC_Close / MV_CC / VlvSDV) — тип/путь/имя из $VQ базы после подстановки переданных значений, атрибуты из базы вместе с общими из $ATTFL;
иконки HMI (Icon_VlvSDV / Trip / CE_Effect) с типом из $VQ HmiType и опциями из базы;
связи: канал Open ↔ объект DiCC_Open (по DsTemplate=DiCC_Open ↔ DevStudioTemplate=DiCC_Open) и так далее.

Частые вопросы

Подключение «пропало», в выходе нет объекта. Проверьте: (1) на листе system есть ObjectTypeVersion; (2) у листа в колонке D правильный префикс; (3) файл и лист существуют по указанному пути; (4) лист базы назван тем же полным именем, что в манифесте.

В выходе осталась {переменная}. Забыли передать значение или перепутали порядок в $FL. Сверьтесь с таблицей позиций в Шпаргалке.

Канал не привязался к объекту DevStudio. DsTemplate канала (2-е значение) не совпадает с DevStudioTemplate объекта (1-е значение).

OBJTYPE пошёл по старой обработке. Нет листа system или пуст ObjectTypeVersion.

Редактируйте OBJTYPE только в Excel. Файлы сохраняются в формате, который ожидает сборка.

Как расширять

Что нужно	Что делает инженер
Новый OBJTYPE	новый манифест со своим набором строк `$FL`
Новый аргумент для базы	дописать значение в `$FL` (станет `{argN}`) и поставить `{argN}` в базе
Общая правка сущности	поправить базовый Excel — изменение подхватят все OBJTYPE, что его подключают
Новая общая «вставка» (атрибуты/опции)	вынести в отдельный лист и подтянуть в базе через `$ATTFL`

Глоссарий

Термин	Значение
манифест	лист, перечисляющий что подключить; имя листа = TemplateName
`TemplateName`	имя манифест-листа; по нему экземпляры выбирают шаблон (по умолчанию `main`)
база	переиспользуемый лист-заготовка в библиотеке (канал / DevStudio / HMI)
подключение (`$FL`)	строка манифеста: взять лист из файла с переданными значениями
префикс вида	начало имени листа (`Ch.` / `DevSt.` / `HMI.` / `HMIS.`)
аргумент	значение, переданное в подключаемый лист; внутри — `{argN}` или `{семантическое имя}`
`alias`	1-е значение канала, связывает канал с кодом Unimod
`DsTemplate` / `DevStudioTemplate`	ключ связи «канал ↔ объект DevStudio»
`$ATTFL`	подключение общего блока атрибутов/опций внутри базы
`ObjectTypeVersion`	переменная на листе `system`; её наличие включает новый формат
