Генерация проекта и импорт в Unimod

← К обзору

Интерфейс Uniplant Atomix

Пошаговое описание опций генерации, меню результатов и порядка шагов — в ПЛК Конфигураторе и статье Как из модели получить результаты генерации. Ниже — практический walkthrough импорта в Unimod с скриншотами (АСПСиПТ).

Подготовка и запуск генератора

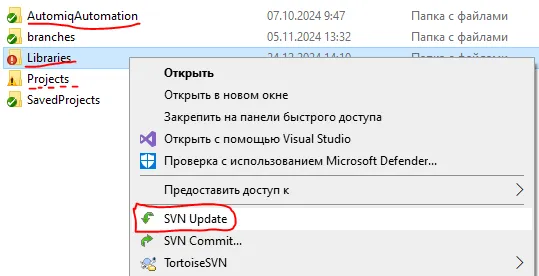

• Обновите каталоги AutomiqAutomation, Libraries и каталог проекта.

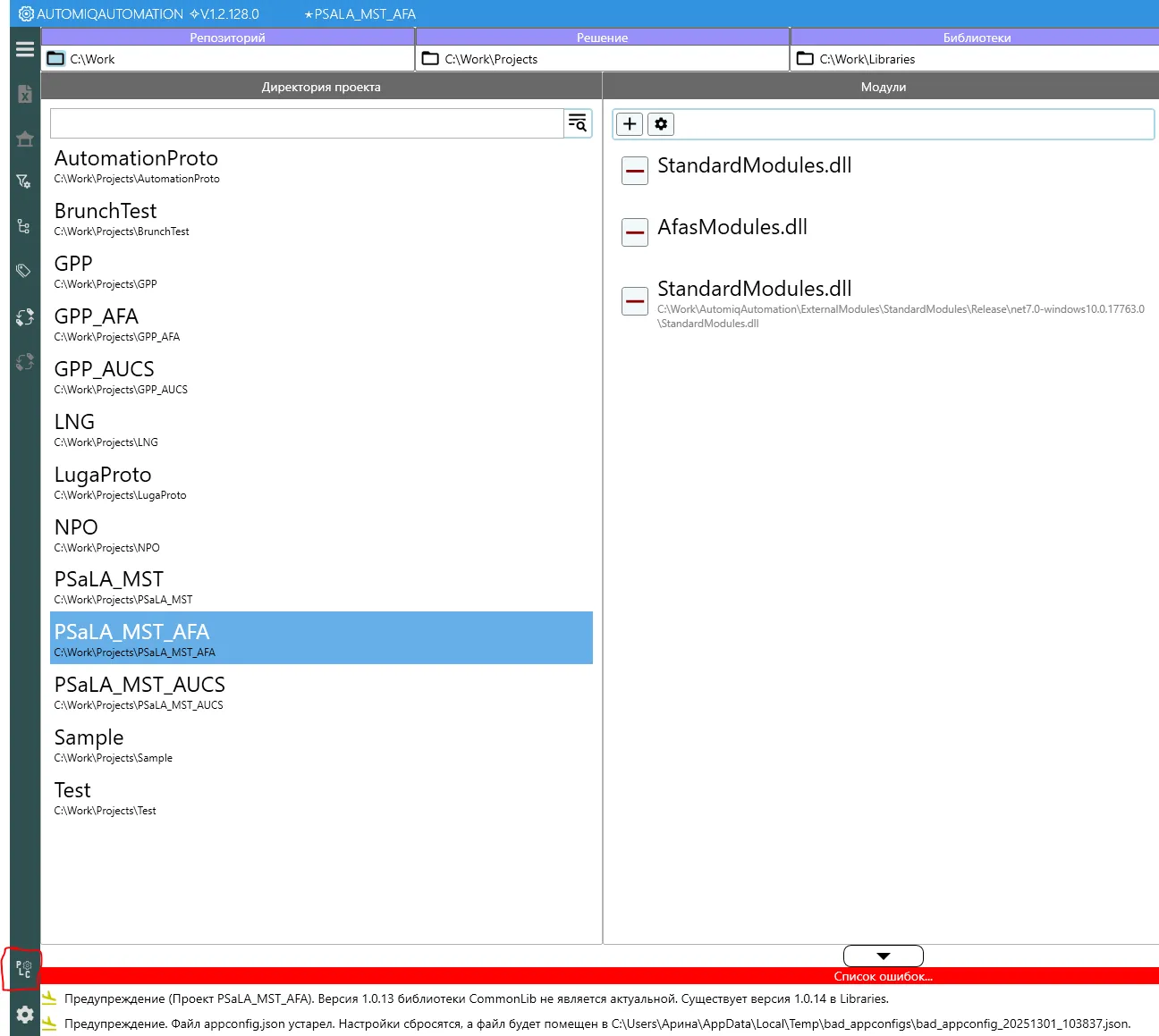

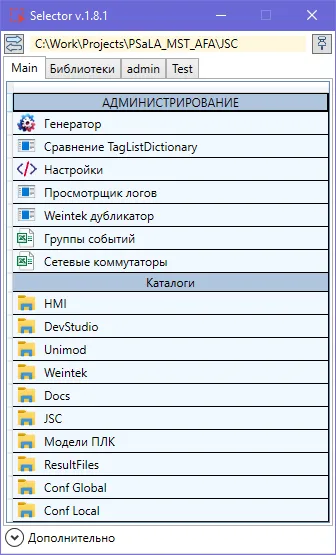

• Откройте selector в каталоге JSC проекта и запустите «Генератор».

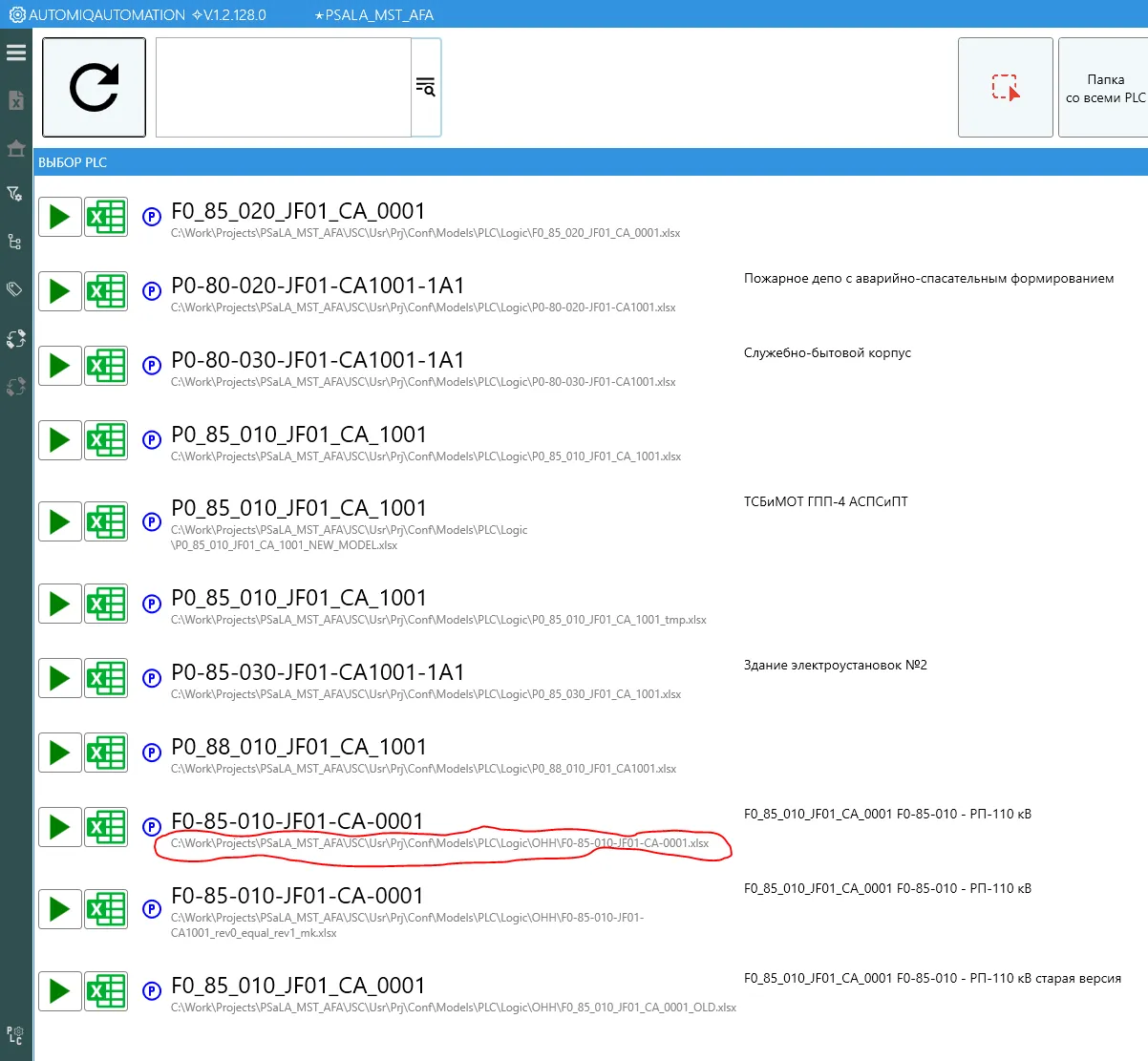

• Выберите модель PLC и проверьте путь к файлу.

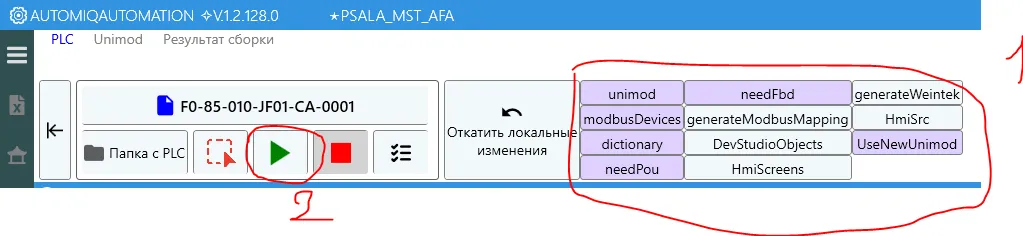

Параметры генерации

В актуальном интерфейсе ПЛК Конфигуратора соответствуют плитки:

• Генерация ST POU — язык ST;

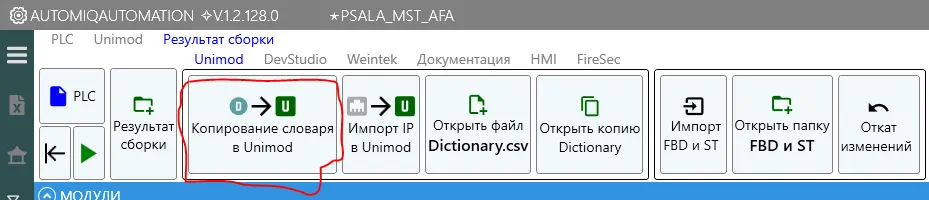

• Генерация глоб. словаря Unimod — глобальный словарь;

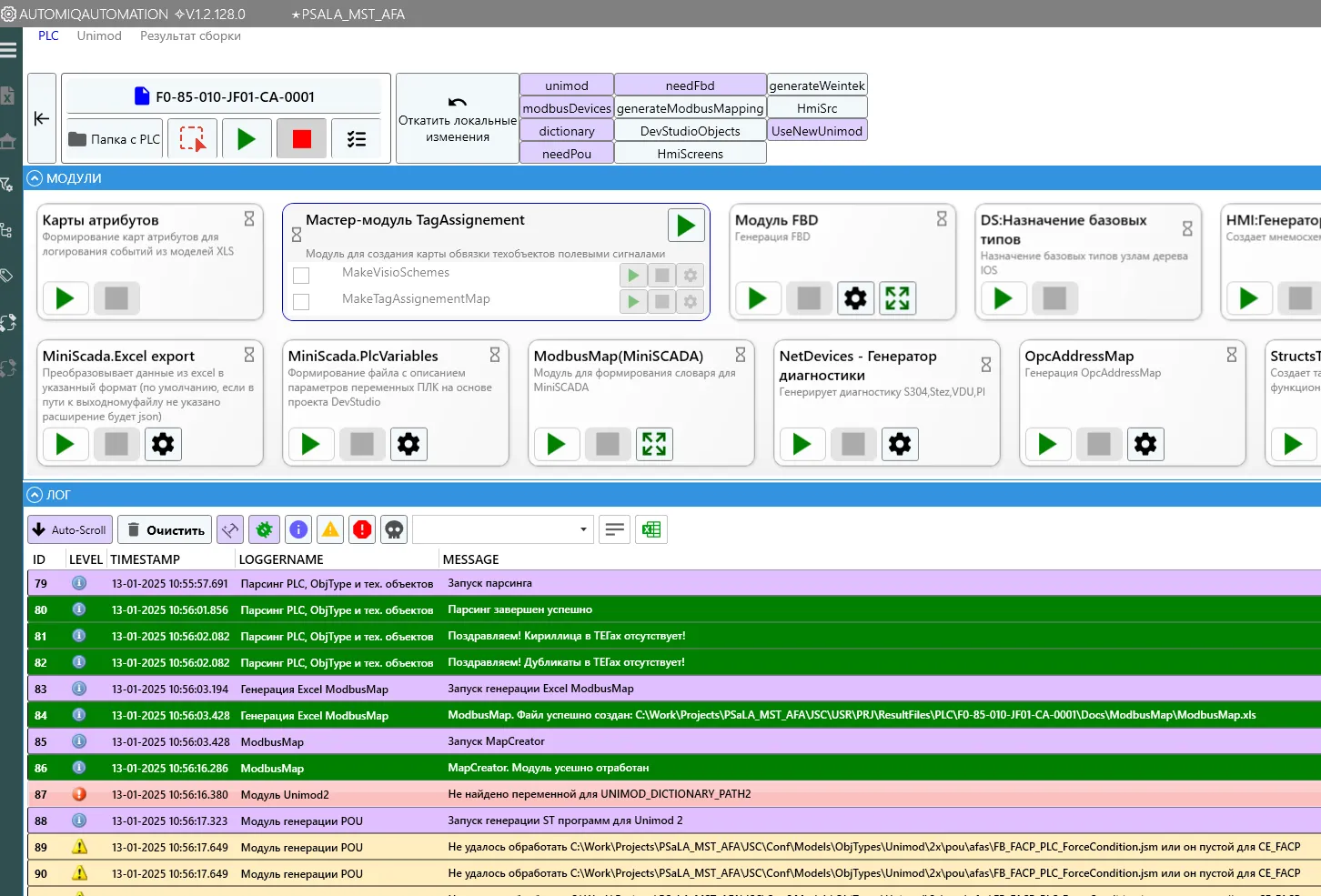

• Генерация Modbus — конфигурация Modbus-устройств;
• Генерация маппинга Modbus — расчёт адресов Modbus Slave (длительная операция; для документации — на финальном этапе).

Важно

Генерация маппинга Modbus рекомендуется запускать на финальном этапе для документации — операция выполняется длительное время. См. Расчёт адресов Modbus Slave.

Импорт словаря и задач в Unimod

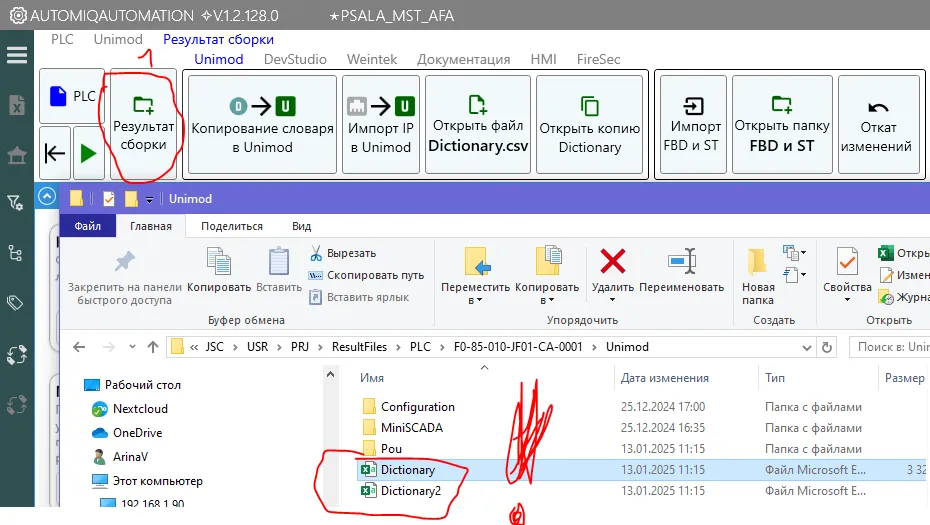

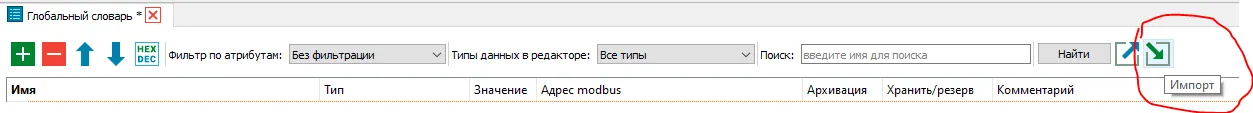

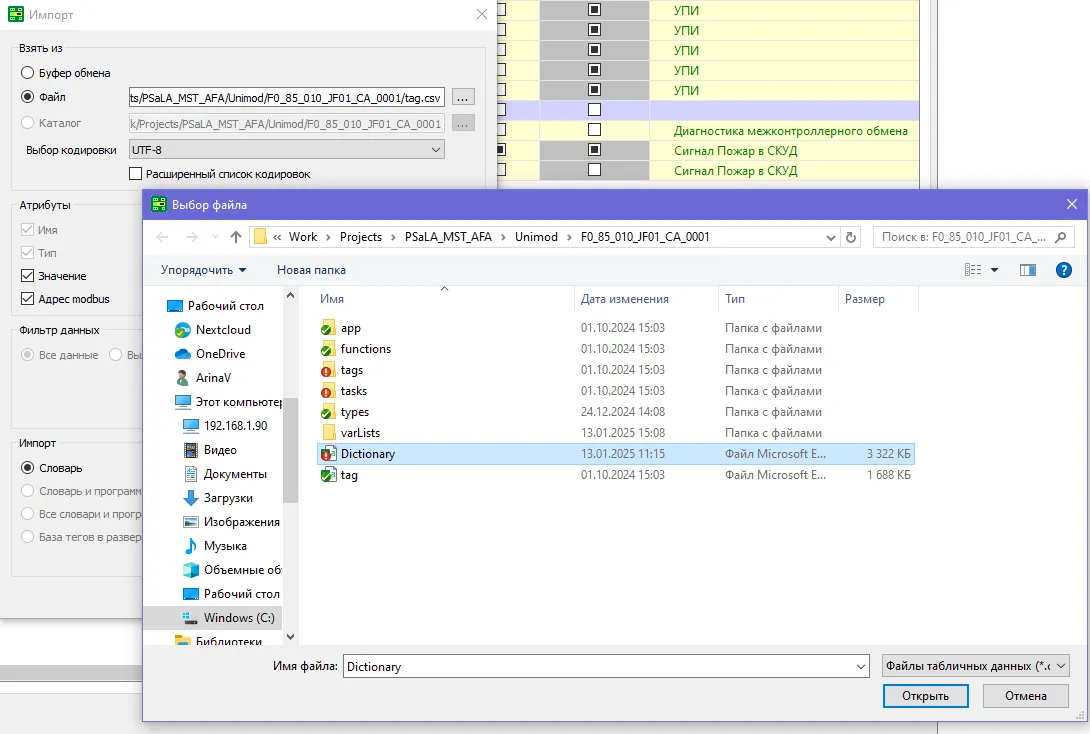

• Откройте проект в Unimod и импортируйте сгенерированный Dictionary.

• Для существующих элементов используйте действие «Обновить для всех».

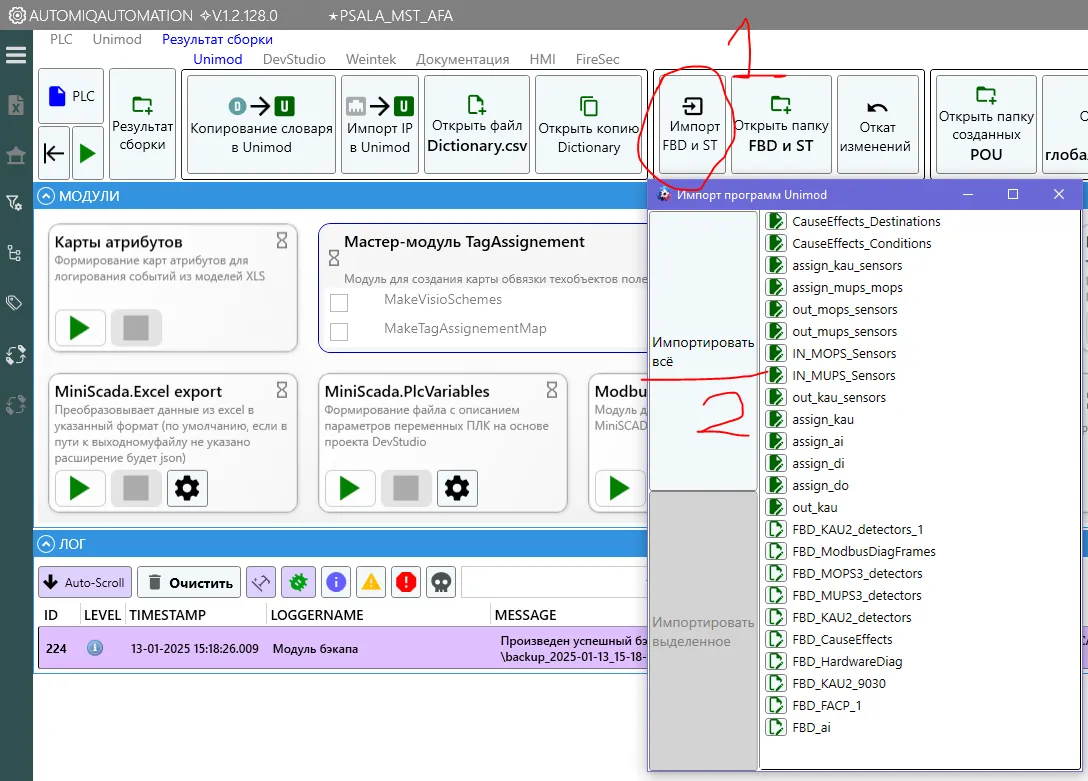

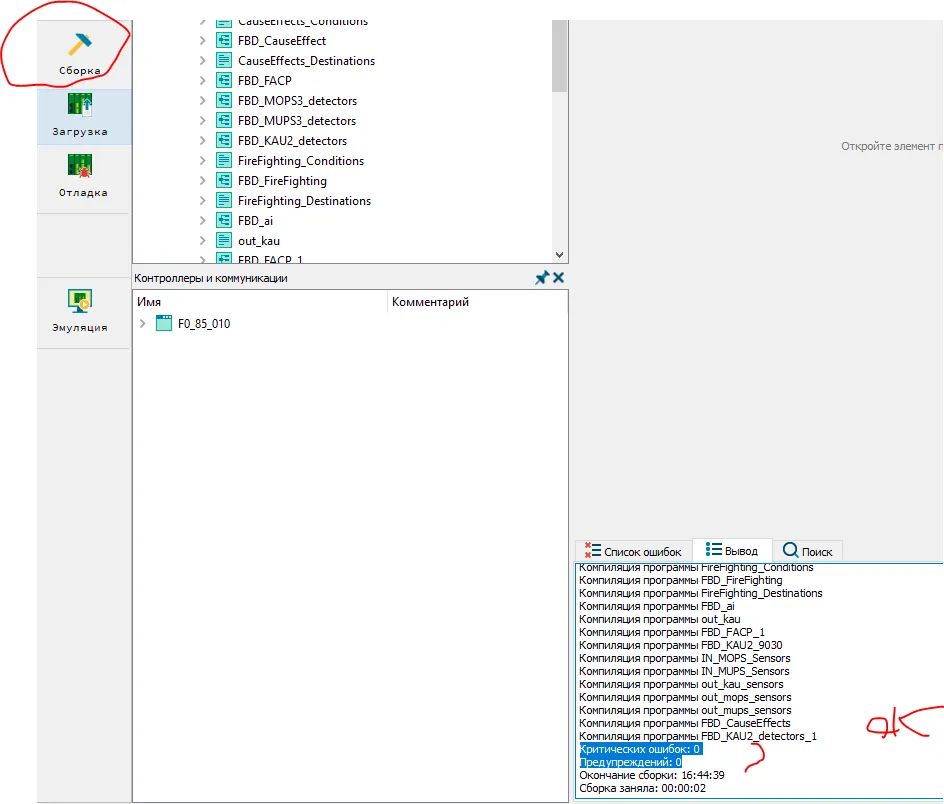

• После импорта словаря выполните импорт задач FBD и ST, затем сборку.

Проверка результата

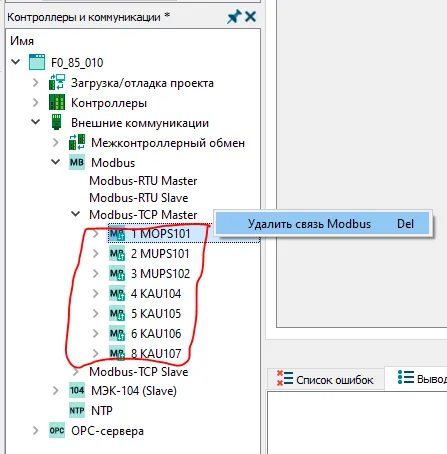

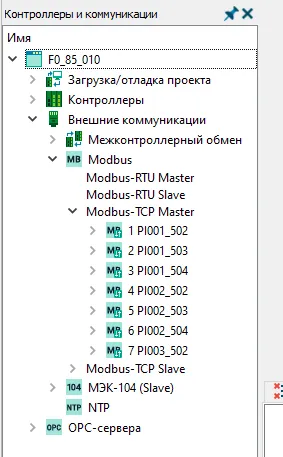

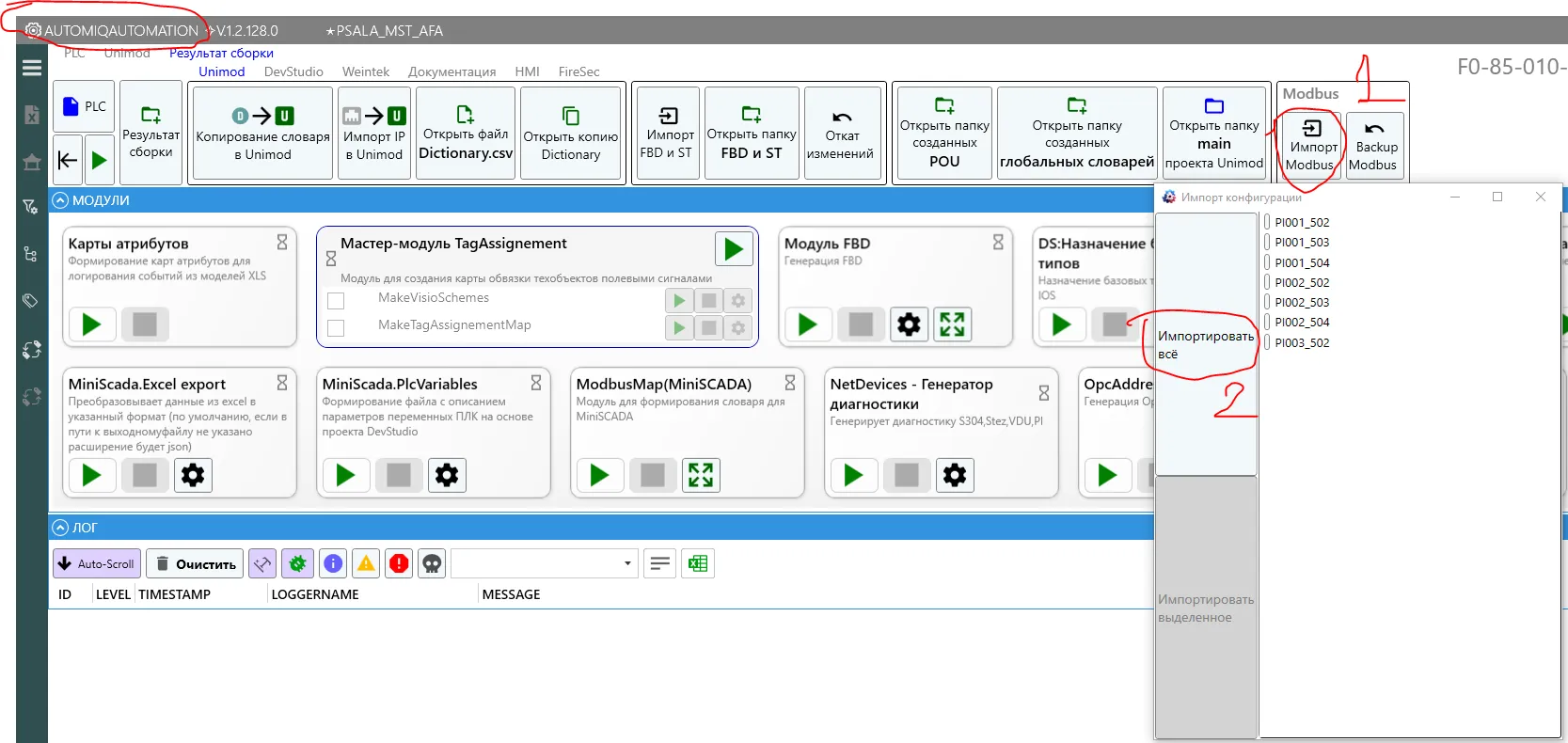

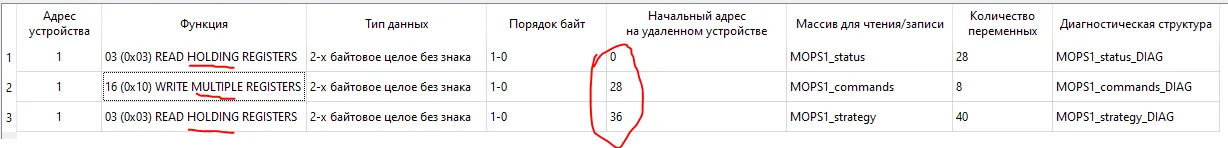

После импорта проверьте, что словарь и PI/Modbus-данные отображаются в проекте корректно.
