HMI:LOOPS АСПСиПТ

Данный материал описывает функционал внешнего модуля HMI:LOOPS АСПСиПТ.

Ожидаемый результат: Пользователь понимает, какие исходные данные требуются модулю, как настраивается генерация и какой результат формируется в проекте.

Введение

HMI:LOOPS АСПСиПТ - внешний модуль системы Uniplant Atomix, предназначенный для автоматизированной генерации мнемосхем диагностики шлейфов адресных устройств, подключенных к:

• КАУ-2 9030,
• МОПС-03,
• МУПС-03.

Модуль создает структурированные мнемосхемы, отображающие состав шлейфов, типы устройств и их порядок по данным модели ПЛК.

Область применения

Модуль используется в проектах АСПСиПТ.

Ключевые функции

• Автоматическое создание отдельной мнемосхемы для каждого устройства (КАУ-2, МОПС-03, МУПС-03).
• Размещение устройств в порядке, заданном на листах LPSK. и LPSM. модели ПЛК.
• Для КАУ-2 формирование схемы устройства и двух шлейфов датчиков.
• Для МОПС-03/МУПС-03 формирование цепочки устройств по каналам.
• Отображение каждого устройства как графического символа (HmiType) и текстового тега в две строки.
• Фильтрация устройств через параметр HMI HeadDevice filter.
• Генерация на основе базовой мнемосхемы (BaseScreen) с последующим заполнением данными.

Интерфейс модуля

Модуль доступен в интерфейсе конфигуратора Uniplant Atomix после выбора конкретного ПЛК и отображается как «HMI:LOOPS АСПСиПТ» с кнопками запуска/останова.

Рисунок - “Интерфейс модуля HMI:LOOPS АСПСиПТ”

Настройки модуля

В окне настроек доступны параметры размещения элементов на мнемосхеме:

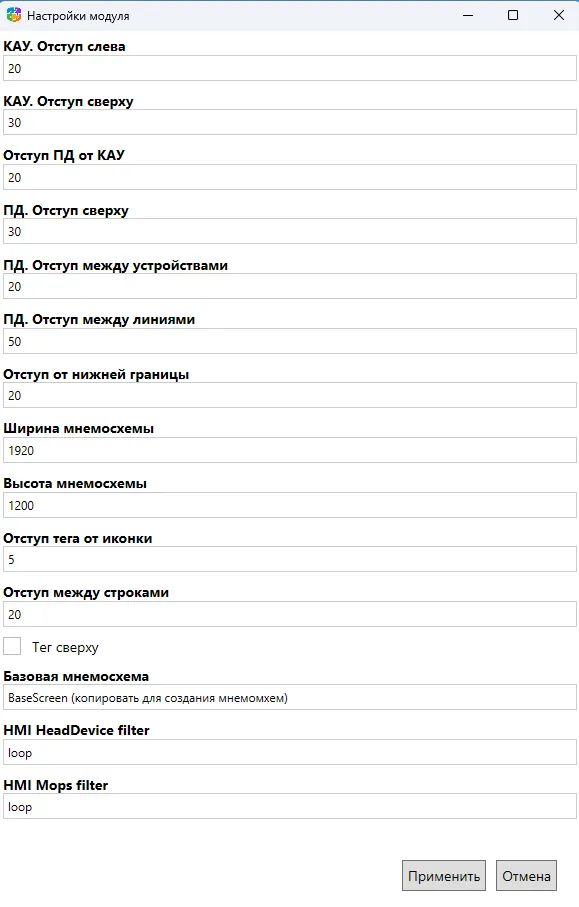

Рисунок - “Окно настроек модуля HMI:LOOPS АСПСиПТ”

• отступы блока КАУ (слева, сверху),
• отступ между КАУ и блоком датчиков,
• отступы устройств в блоке ПД (между устройствами и между линиями),
• отступ от нижней границы,
• ширина и высота мнемосхемы,
• отступ тега от иконки и между строками,
• положение тега (сверху/снизу),
• базовая мнемосхема (BaseScreen),
• фильтр устройств (HMI HeadDevice filter),
• фильтр MOPS (HMI Mops filter).

Результат работы модуля

Модуль генерирует мнемосхемы в проекте Alpha.HMI, где размещаются:

• объекты КАУ-2, МОПС-03, МУПС-03,
• все устройства из шлейфов в порядке, определенном листами LPSK. и LPSM..

Для КАУ-2 формируется блок устройства и шлейфы, для МОПС-03/МУПС-03 - последовательность устройств по каналам. Сгенерированные экраны имеют суффикс _loop в имени.

Пример созданных экранов со шлейфами, где устройствам присвоены параметры инициализации:

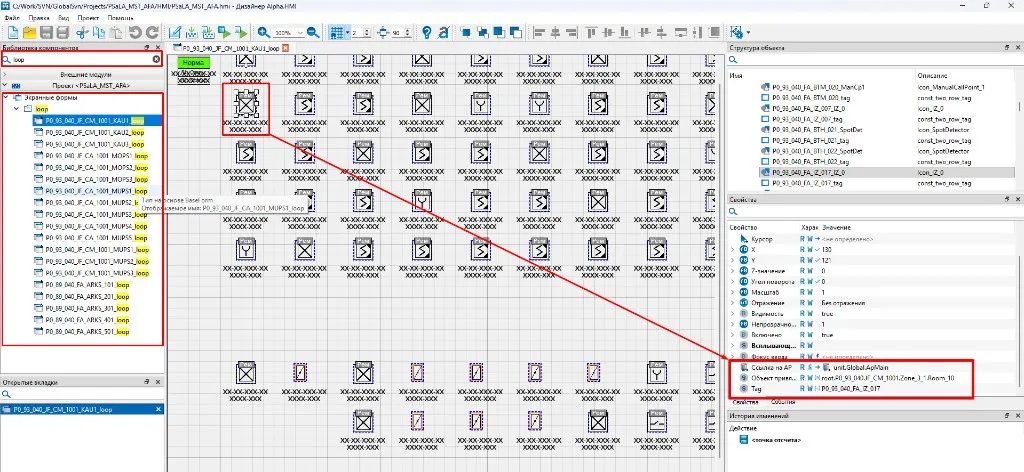

Рисунок - “Пример созданных экранов и параметров инициализации устройств шлейфов”

Исходные данные

1. Лист LPSK.Шлейфы КАУ

Модуль использует лист LPSK.Шлейфы КАУ как исходные данные для формирования мнемосхем по КАУ-2.
Подробное описание листа вынесено в отдельную статью:
Лист LPSK. (модель ПЛК)

2. Лист LPSM.Шлейфы MopsMups

Модуль использует лист LPSM.Шлейфы MopsMups как исходные данные для формирования мнемосхем по МОПС-03 и МУПС-03.
Подробное описание листа вынесено в отдельную статью:
Лист LPSM. (модель ПЛК)
