Интерфейс Atomix

Описание интерфейса оболочки Uniplant Atomix: верхняя строка, окно «Мини-настройки» и меню «Инструменты». Это не модули генерации и не утилиты из JSC\Conf\Tools (утилиты только вызываются из оболочки).

Верхняя строка

Верхняя строка (заголовок окна) даёт быстрый доступ к мини-настройкам, статусу SVN, меню «Инструменты» и ряду встроенных действий Atomix.

Рисунок 1 — Верхняя строка главного окна Uniplant Atomix

Заголовок окна

Слева отображаются значок приложения и текст вида:

Uniplant Atomix v.<версия> * <имя_проекта>

На скриншоте: AutoMix v.1.6.3.0 * GPP — версия программы и активный проект (GPP). Имя в заголовке может ещё отображаться как AutoMix (прежнее название продукта); речь о том же приложении Uniplant Atomix.

Кнопки слева от заголовка

Сразу после текста заголовка — основная группа кнопок (слева направо):

Элемент	Иконка	Назначение
Мини-настройки	Шестерёнка	Открывает окно «Мини-настройки». Это не полное окно первичной настройки (/setting/) и не утилита SettingManager.
Уведомления / статус	Восклицательный знак в пунктирной рамке	Индикатор служебных сообщений и состояния приложения.
SVN	Кнопка с подписью SVN	Работа с репозиторием Subversion в контексте текущего проекта. См. также SVN.
Инструменты	Гаечный ключ	Открывает всплывающее меню «Инструменты» (см. ниже).

Группа действий справа

Справа, перед стандартными кнопками окна Windows (свернуть / развернуть / закрыть), расположена группа иконок встроенного дополнительного функционала Atomix (не внешние утилиты из JSC\Conf\Tools). Иконки разделены вертикальными разделителями.

Элемент (по иконке)	Назначение
Документ	Служебные сведения / журнал сообщений приложения.
Шестерёнка с круговой стрелкой	Перечитывание или обновление конфигурации приложения.
Два перекрывающихся квадрата	Дополнительное действие интерфейса (копирование / работа с окнами — по подсказке при наведении).
Метла	Очистка временных данных или служебных кэшей.
Круговая стрелка	Обновление данных текущей рабочей области.

Мини-настройки

Окно «Мини-настройки» открывается кнопкой с шестерёнкой на верхней строке. Быстрый доступ к параметрам текущего проекта: директория проекта, пути к DevStudio / Unimod / HMI / JSC, App Object, GAP.dll и опции стратегии генерации.

Окно «Мини-настройки»

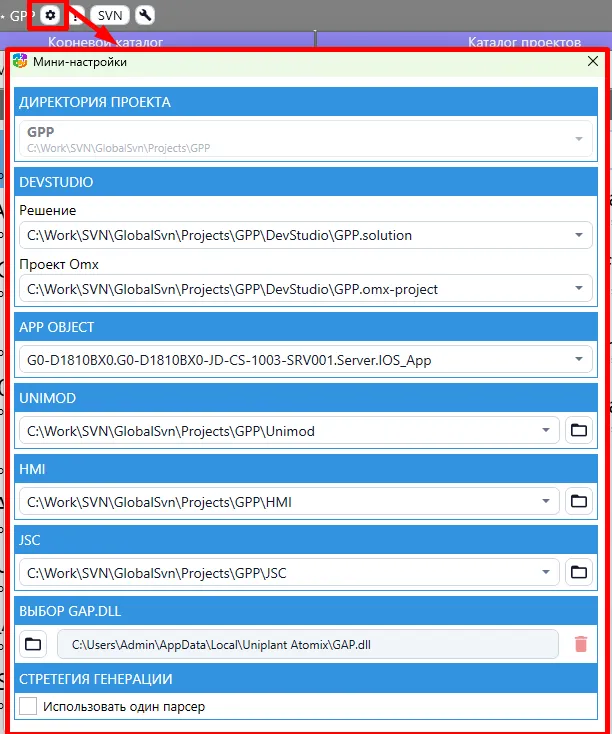

Рисунок 2 — Окно «Мини-настройки»

Раздел	Назначение
ДИРЕКТОРИЯ ПРОЕКТА	Выбор активного проекта из каталога `Projects` (имя и локальный путь).
DEVSTUDIO	Пути к решению (`.solution`) и проекту Omx (`.omx-project`) для текущего проекта.
APP OBJECT	Выбор объекта приложения (например, сервер / IOS_App в дереве DevStudio).
UNIMOD	Каталог проекта Unimod; справа — кнопка выбора папки.
HMI	Каталог проекта HMI; справа — кнопка выбора папки.
JSC	Каталог JSC проекта; справа — кнопка выбора папки.
ВЫБОР GAP.DLL	Путь к библиотеке `GAP.dll` (поле пути, выбор файла, очистка).
СТРАТЕГИЯ ГЕНЕРАЦИИ	Опции генерации (например, «Использовать один парсер»).

Корневой каталог (Libraries / Projects), список модулей и первичная конфигурация при первом запуске — в Настройка Uniplant Atomix.

Меню «Инструменты»

Меню открывается кнопкой с иконкой гаечного ключа. Это встроенное меню Atomix: из него вызывают утилиты каталога JSC\Conf\Tools, встроенные средства просмотра и связанные приложения проекта.

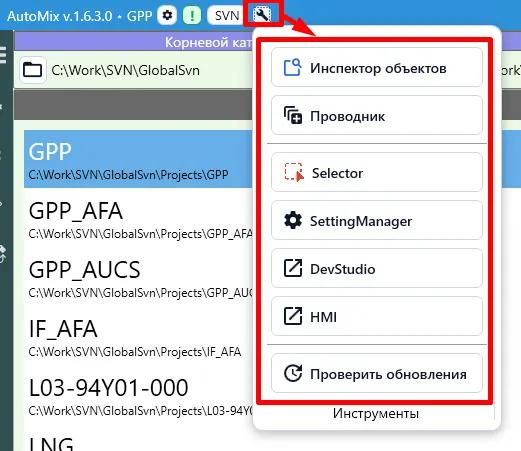

Рисунок 3 — Меню «Инструменты»

Пункт	Назначение
Инспектор объектов	Встроенный инспектор объектов текущего контекста проекта.
Проводник	Встроенный проводник по файлам и каталогам выбранного проекта.
Selector	Запуск утилиты Selector (FileSelector).
SettingManager	Запуск утилиты SettingManager.
DevStudio	Открытие связанного проекта DevStudio.
HMI	Открытие связанного проекта HMI.
Проверить обновления	Проверка обновлений Uniplant Atomix (пункт отделён линией от остальных).

Альтернативные способы запуска Selector и SettingManager — в статьях этих утилит (модуль ПЛК, Selector, файлы в JSC\Conf\Tools).
