Каталог HMI

На этой странице описаны назначение каталога HMI, состав подкаталогов и принципы использования SVN Externals. Контекст: Типовой каталог проекта.

Каталог HMI является частью структуры проекта и содержит файлы для верхнего уровня АСУ (мнемосхемы, окна, символы). Генерация мнемосхем: HMI Менеджер.

• DirectoryHMI/

  • Directoryexternals/

    • …
  • Directoryobjects/

    • …
  • Directoryoutput/

    • …
  • Directoryresources/

    • …

Рисунок 1 — Структура каталога HMI

Содержимое каталога HMI

• externals/ — внешние ссылки (SVN externals) на общие библиотечные компоненты
• objects/ — основной каталог проекта с мнемосхемами, окнами и другими проектными элементами
• output/ — результаты генерации для конкретного проекта
• resources/ — ресурсы проекта (изображения, шрифты и т.д.)

Описание подкаталога externals

Подкаталог externals содержит ссылки на общие библиотечные проекты из репозитория svn://nashgit.ru/automiq/Libraries. Это позволяет проектам использовать унифицированные и актуальные версии базовых компонентов. Ссылки настраиваются как SVN Externals.

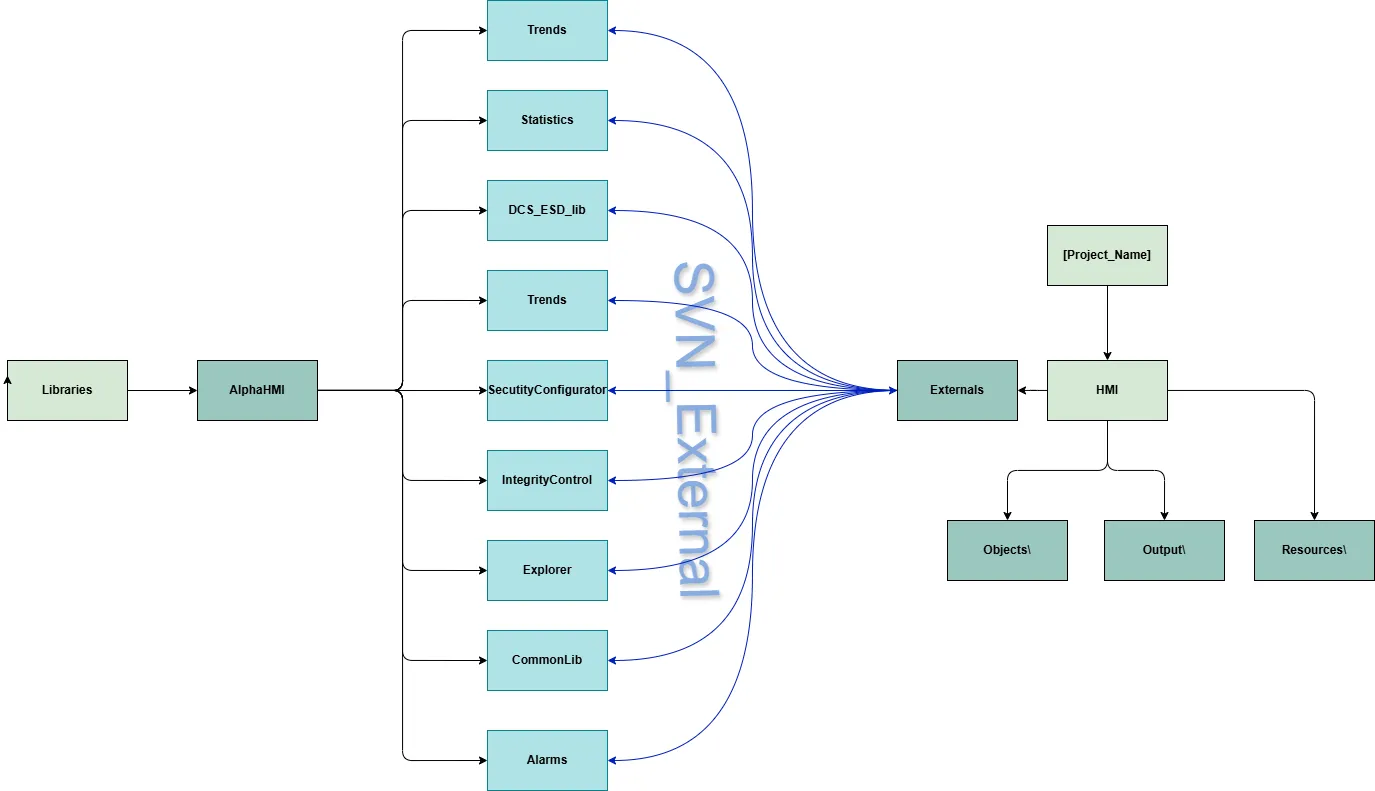

Рисунок 2 — Связь каталога Externals с библиотеками проектов

Каталог в проекте	Назначение	Ссылка на репозиторий (SVN External)
externals\Alarms	Библиотека визуализации и управления аварийными сообщениями.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/Alarms text
externals\CommonLib	Общие библиотечные объекты, символы и стили, используемые во всех проектах.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/CommonLib
externals\Explorer	Компоненты для навигации по проекту (дерево объектов, панели поиска).	svn://nashgit.ru/automiq/Libraries/AplhaHMI/Explorer
externals\IntegrityControl	Инструменты для контроля целостности данных и состояния системы.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/IntegrityControl
externals\SecurityConfigurator	Библиотека для настройки прав доступа и пользовательских ролей.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/SecurityConfigurator
externals\Trends	Готовые компоненты для отображения графиков и трендов.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/Trends
externals\DCS_ESD_lib	Библиотека со всеми библиотечными символами, используемыми в проекта автоматизации отдела РППО.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/DCS_ESD_lib
externals\Statistics	Компоненты для сбора и отображения статистической информации.	svn://nashgit.ru/automiq/Libraries/AplhaHMI/Statistics

Note

Если выходят обновления компонентов платформы Alpha, библиотечные компоненты заливаются в глобальный репозиторий svn://nashgit.ru/automiq/Libraries. Чтобы актуализировать проект, достаточно выполнить обновление содержимого каталога HMI.
