Дерево мнемосхем

Модуль Дерево мнемосхем собирает меню навигации оператора по мнемосхемам. Результат — файл ScreenTree.json для runtime alpha.HMI.

Зачем нужен модуль

В каталоге HMI/objects хранятся сами мнемосхемы проекта. Модуль Дерево мнемосхем задаёт порядок, группы и подписи пунктов меню — что и в какой иерархии увидит оператор.

Конфигурация (Uniplant Atomix):
  [Дерево мнемосхем]  →  анализ HMI/objects  →  HMI/output/ScreenTree.json

Runtime (alpha.HMI):
  загрузка проекта  →  MainForm.omobj  →  ScreenTree.json  →  дерево мнемосхем на экране

Откуда берутся экраны	HMI/objects проекта alpha.HMI (путь в настройках Uniplant Atomix)
Куда сохраняется результат	HMI/output/ScreenTree.json
Корень дерева	UserTree
Где применяется	В Runtime: после загрузки проекта alpha.HMI и MainForm.omobj читается ScreenTree.json — на экране появляется дерево навигации

Модуль открывается из бокового меню Uniplant Atomix — пункт «Дерево мнемосхем». Подробнее о каталоге HMI: Каталог HMI.

Не путать с TagTree.json

В HMI/output/ также может лежать TagTree.json (модуль Список тегов) — он описывает привязку тегов DevStudio к мнемосхемам, а не структуру меню.

Типовой порядок работы

1. Укажите проект alpha.HMI в настройках Uniplant Atomix и откройте модуль Дерево мнемосхем — заполнится список экранов.
2. Загрузите существующий ScreenTree.json или работайте с деревом UserTree.
3. При появлении новых мнемосхем в HMI обновите список экранов (кнопка на панели инструментов).
4. Создайте группирующие узлы (разделы меню) через панель инструментов.
5. Добавьте мнемосхемы в дерево: drag&drop, клавиша ← в списке или другие горячие клавиши.
6. Проверьте Description, Uuid и Access у каждого узла.
7. Сохраните ScreenTree.json и проверьте результат в runtime.

Когда обновлять дерево

После добавления мнемосхем в HMI (например, через HMI Менеджер) или при изменении логики навигации для оператора.

Интерфейс модуля

Окно разделено на три области:

1. Панель дерева мнемосхем (слева) — иерархия UserTree, файл ScreenTree.json.
2. Список экранов (справа) — мнемосхемы из HMI/objects для добавления в дерево.
3. Панель свойств (внизу) — настройки выбранного узла.

Над деревом — панель инструментов: файл, обновление, добавление и удаление узлов, сохранение.

Панель дерева мнемосхем

Вверху панели — путь к рабочему файлу (...\HMI\output\ScreenTree.json). Корневой узел — UserTree; под ним — группы и вложенные мнемосхемы.

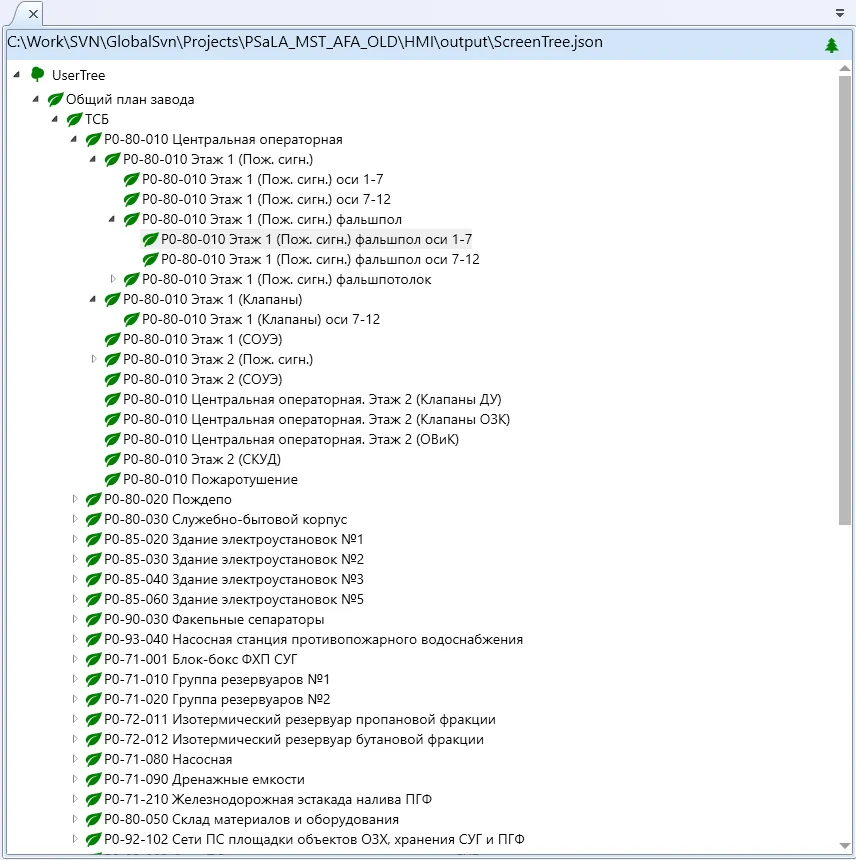

Рис. 1 — Панель дерева: путь к ScreenTree.json, корень UserTree, иерархия узлов

Узлы с дочерними элементами сворачиваются и разворачиваются стрелкой слева. У привязанных к экрану пунктов — зелёная иконка листа (это не то же самое, что зелёная закладка в списке экранов справа).

Выбранный узел подсвечивается серым; его свойства — на панели внизу.

Добавление экранов в дерево

Способ	Действие
Drag&drop	Перетащите строку из списка экранов на узел дерева
Клавиша ←	В списке экранов: выделите одну или несколько мнемосхем и нажмите стрелку влево — они добавятся в дерево
Другие сочетания	См. Горячие клавиши

После добавления заполняются Uuid, Name и Description; при необходимости отредактируйте Description — именно он станет подписью в alpha.HMI.

Список экранов

Справа — таблица мнемосхем из HMI/objects, которые можно включить в UserTree. При открытии модуля выполняется анализ проекта: в список попадают только объекты с базовым типом из BaseTypeIdValues.json.

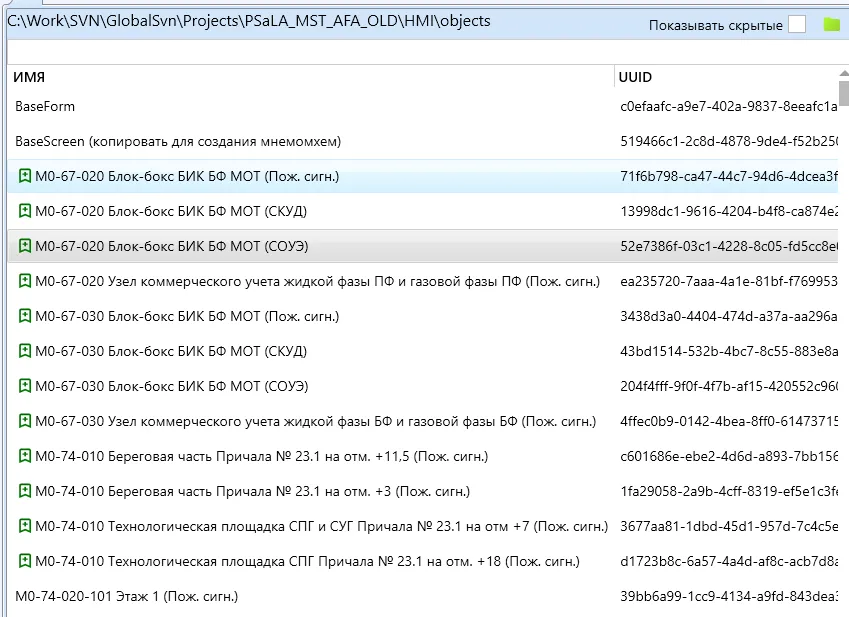

Рис. 2 — Список экранов: путь к HMI/objects, «Показывать скрытые», столбцы Имя и UUID

Колонки Имя и UUID (идентификатор экземпляра в проекте). Флажок «Показывать скрытые» включает скрытые объекты, прошедшие отбор по типу.

Отметка добавленных экранов

Экран уже в дереве — слева от имени зелёная закладка с «+». Иконки нет — экран ещё не добавлен.

Добавлена — зелёная иконка

Не добавлена — иконка отсутствует

Настройки узла

При выборе узла внизу отображаются группы Access и Misc. Заголовок панели для мнемосхемы: Mnemonic и служебное Name.

Рис. 3 — Группы Access и Misc

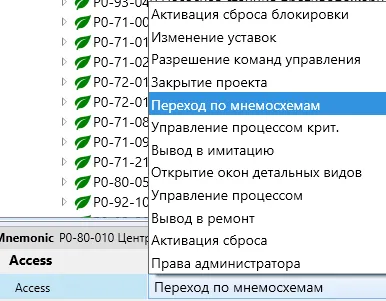

Рис. 4 — Поле Access: список из AccessValues.json

Сводка полей — в интерфейсе, в runtime и в файле:

Поле	В модуле	Видит оператор	В ScreenTree.json
Description	Misc	Подпись в дереве	"Description": "..."
Name	Misc	нет	"Name": "..."
Uuid	Misc	—	"Uuid": "..."
Access	Access	право на переход	"Access": "CWtMnemo"
UserTree	—	—	"UserTree": "L1_1" (служебный ID, задаётся модулем)

Для навигационных мнемосхем в Access выбирают «Переход по мнемосхемам»; в JSON сохраняется код CWtMnemo. Полный перечень прав — в справочнике.

Пример записи в ScreenTree.json:

"Item": {
  "Uuid": "bb0881ca-e56b-4551-8439-cd49e715ee07",
  "Description": "Общий план завода",
  "Access": "CWtMnemo",
  "UserTree": "L1_1",
  "Name": "Общий план завода"
}

Результат для оператора

Файл ScreenTree.json читается в Runtime после загрузки проекта alpha.HMI и главной мнемосхемы MainForm.omobj. На экране формируется панель навигации: оператор видит иерархию UserTree, подписи пунктов — из поля Description.

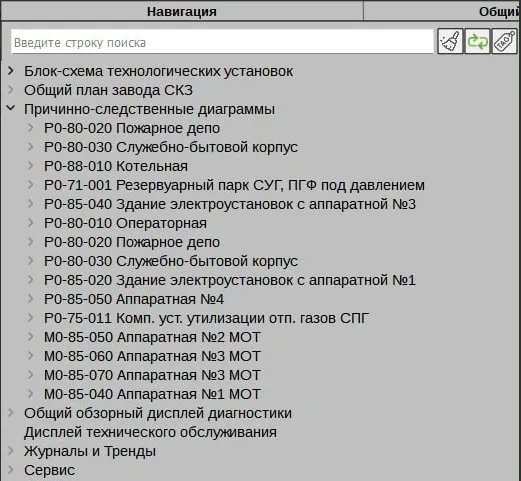

Рис. 5 — Панель навигации по мнемосхемам в runtime alpha.HMI

Проверка

После сохранения ScreenTree.json перезапустите Runtime или заново загрузите MainForm.omobj, чтобы увидеть актуальное дерево навигации.

Связь с другими модулями

• Список тегов — при автозаполнении кандидаты мнемосхем сужаются до экранов выбранной ветки UserTree.

Справочник и доработки

• Горячие клавиши — дерево, список экранов, панель свойств, подсветка по Alt.
• Справочник: BaseTypeIdValues.json и AccessValues.json — полные таблицы типов и прав доступа.

В разработке

Описание панели инструментов (создание и удаление узлов через кнопки).

Термины

Термин	Значение
UserTree	Пользовательское дерево экранов — корневой узел и вся иерархия в модуле
Description	Подпись пункта, которую видит оператор в дереве alpha.HMI
Name	Служебное имя узла в Uniplant Atomix; в runtime не отображается
Uuid	Идентификатор экземпляра мнемосхемы в проекте alpha.HMI

---
