Окно работы с ПЛК
После выбора ПЛК в списке открывается рабочее окно конфигуратора. Здесь задаются опции генерации, запускаются внешние модули и отображается лог выполнения.

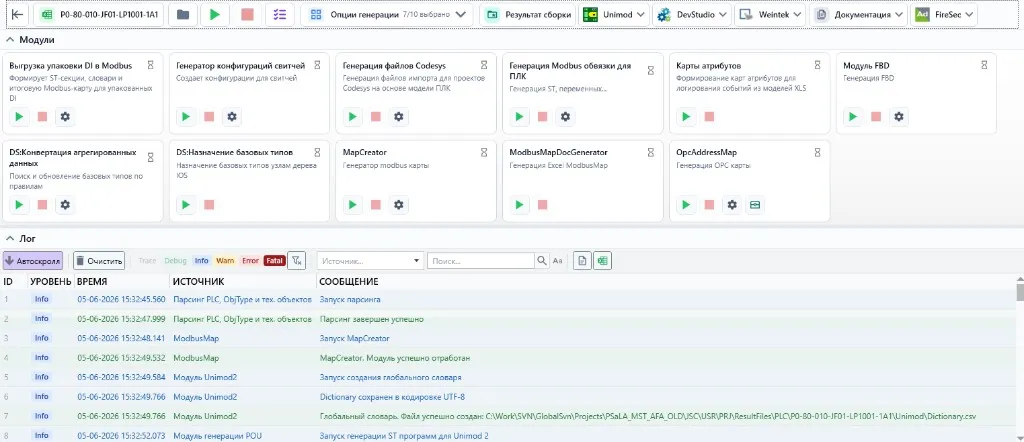

Рисунок 6 — Окно работы с выбранным ПЛК
Верхняя панель
Section titled “Верхняя панель”| Элемент | Описание |
|---|---|
| Имя ПЛК | Текущая модель (opt.plcName), например P0-80-010-JF01-LP1001-1A1. |
| Назад | Вернуться к окну выбора ПЛК. |
| Папка | Открыть каталог файла модели ПЛК в проводнике. |
| Запустить всё | Запуск всех включённых модулей и этапов генерации по выбранным опциям. |
| Остановить всё | Прервать выполнение всех запущенных модулей. |
| Список | Переключение режима отображения модулей (список / карточки). |
| Опции генерации | Выбор этапов генерации — см. ниже. |
| Результат сборки и меню | Быстрый доступ к файлам и импорту — см. Результаты генерации (меню). |
Опции генерации
Section titled “Опции генерации”Кнопка «Опции генерации» на верхней панели открывает окно выбора этапов автоматической генерации. Счётчик в кнопке показывает, сколько опций включено из доступных (например, 7/10 выбрано). Щелчок по плитке включает или отключает этап; иконка сброса в правом верхнем углу возвращает набор опций к значениям по умолчанию. Выбранные опции сохраняются в модели ПЛК и учитываются при «Запустить всё».

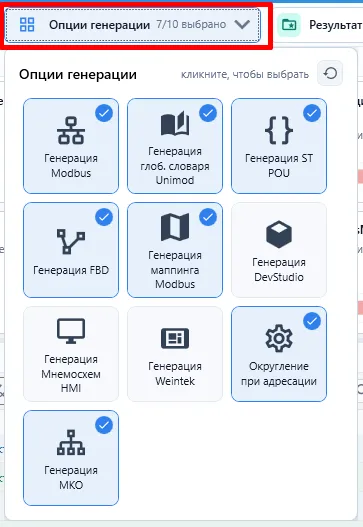

Рисунок 7 — Окно «Опции генерации»
| Опция | Описание |
|---|---|
| Генерация Modbus | Формирование конфигурации Modbus-устройств для импорта в Unimod 2. → Импорт Modbus |
| Генерация глоб. словаря Unimod | Создание файла Dictionary.csv с экземплярами FB и переменными. → Глобальный словарь |
| Генерация ST POU | Генерация ST-секций (POU) для проекта Unimod 2. → Генерация FBD и ST |
| Генерация FBD | Генерация FBD-секций логики для Unimod 2. → Генерация FBD и ST |
| Генерация маппинга Modbus | Расчёт привязки каналов к регистрам Modbus Slave. → Расчёт адресов Modbus Slave |
| Генерация DevStudio | Подготовка данных для alpha.DevStudio (дерево IOS, типы, атрибуты). → DS: Назначение базовых типов |
| Генерация Мнемосхем HMI | Создание мнемосхем Alpha.HMI по шаблонам из модели. → HMI: Генератор мнемосхем |
| Генерация Weintek | Подготовка данных для панелей Weintek (листы Weintek.* в OBJTYPE). |
| Округление при адресации | Округление адресов Modbus при расчёте (выравнивание границ регистров). → Расчёт адресов Modbus Slave |
| Генерация МКО | Формирование межконтроллерного обмена (МКО) между ПЛК проекта. → Листы MKO.* |
