Uniplant Atomix Uniplant Atomix

DS-Назначение базовых типов

Внешний модуль Uniplant Atomix: по EventLists.xls назначает базовые типы и атрибуты узлам IOS в alpha.DevStudio — подготовка читаемого сообщения в журнале. Формат модели — в Дереве событий.

Карточка модуля в Uniplant Atomix

Интерфейс модуля

Модуль «DS: Назначение базовых типов» — выбор ПЛК, кнопки запуска/останова

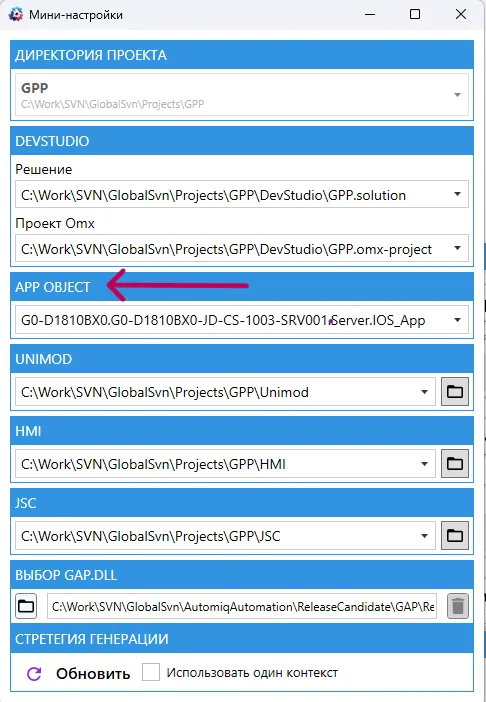

IOS_APP в настройках Uniplant Atomix

Настройка IOS_APP

Принцип работы

Section titled “Принцип работы”

Для каждой строки d на листе ПЛК модуль:

  1. Находит узел IOS по path.
  2. Назначает тип, где в VS:dsType стоит x (BaseAttr_RootBrunch / BaseAttr_Brunch).
  3. Записывает атрибуты из arr:attr (Description, RoomNumber, …).

Строки и колонки с @ не обрабатываются. Полная цепочка «модель → журнал» — Дерево событий.
