Модель ПЛК листы LPSK.

Лист LPSK.Шлейфы КАУ

Расположение: JSC\Usr\Prj\Conf\Models\PLC\Logic\{Имя_ПЛК}.xlsx

Лист описывает состав шлейфов, подключенных к КАУ-2.

Важно

Листы LPSK. и LPSM. задают структуру шлейфов и используются как основа для генерации конфигураций, переменных ПЛК и диагностических структур в проектах АСПСиПТ.

Проверки перед запуском

• На листах OBJ.* должны быть объявлены экземпляры.
• Значения TAG должны совпадать между листами LPSK./LPSM. и OBJ.*
• Значения modbus.name должны совпадать между листами LPSK./LPSM. и MB.*.

Структура колонок

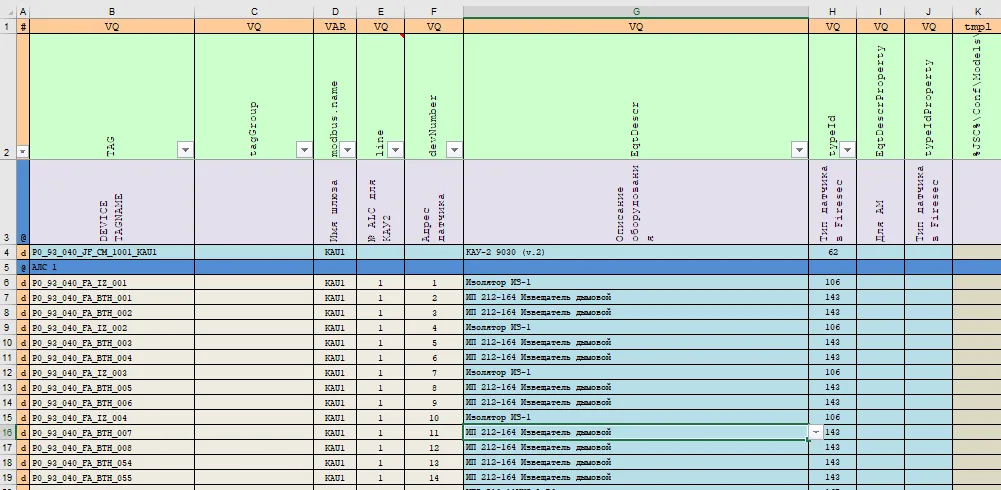

Рисунок - “Пример структуры листа LPSK.”

Порядок заполнения листа

Рекомендуемая последовательность заполнения:

1. строка d - данные по КАУ-2;

Внимание

В строке d с объявлением КАУ-2 в колонке EqtDescr выбирается версия КАУ в выпадающем списке. Варианты заполнения:

• КАУ-2 9030
• КАУ-2 9030 (v.2)

Выбранный вариант влияет на формируемый файл конфигурации FireSec и должен соответствовать фактическому исполнению устройства.

2. комментарий @ - АЛС 1;
3. строки d - адресные устройства в шлейфе 1;
4. комментарий @ - АЛС 2;
5. строки d - адресные устройства в шлейфе 2;
6. следующий КАУ-2 (при наличии) и повторение последовательности.

На листе используется следующий состав колонок:

• TAG - тег устройства,
• tagGroup - группа тегов,
• modbus.name - имя шлюза,
• line - номер шлейфа (ALC),
• devNumber - адрес/номер датчика,
• EqtDescr - описание оборудования,
• typeId - тип датчика в FireSec,
• EqtDescrProperty - дополнительное свойство описания,
• typeIdProperty - дополнительное свойство типа,
• tmpl - путь к шаблону (например, %JSC%\Conf\Models\System\FireSec\Templates\МДУ\$S.xml).

Использование листа в модулях

• FireSec использует LPSK. как основной источник данных для генерации конфигурации .FSc (в том числе поля line, devNumber, typeId, tmpl).
• HMI:LOOPS АСПСиПТ использует LPSK. для формирования мнемосхем шлейфов КАУ-2 (HMI).
• Для связанной структуры шлейфов МОПС/МУПС см. статью Лист LPSM. (модель ПЛК).
