Шаблоны формирования тэгов (TagAssignement)

В папке JSC\Conf\Models\TagAssignement хранятся модели соответствия полевых тэгов наименованиям сигналов, которые используются для генерации обвязки исполнительных механизмов и схем Visio.

Для каждого типового блока создаётся своя книга, в которой в виде листов с префиксом Map.* задаются различные модели преобразования тэгов.

Назначение механизма

Механизм шаблонов TagAssignement предназначен для ситуаций, когда можно формализовать тэгирование полевых сигналов.

Преимущество такого подхода в том, что в модели ПЛК заметно сокращается количество колонок на листах OBJ.*.

За счёт этого:

многие тэги сигналов не требуется заполнять вручную
не нужно искать соответствующие тэги по другим листам
снижается вероятность ошибок (опечатки, пропуски, несоответствия) при заполнении модели

Как правило, TagAssignement применяется при обработке инструкций в FBD‑шаблонах: в тексте шаблона вызываются GAP‑функции, которые по типу (OBJTYPE), тэгу объекта, alias и имени шаблона (TAMapName) возвращают рассчитанные полевой/цифровой тэги.

Список функций см. в разделе GAP.AUCS.TagAssignement.

Структура модели TagAssignement

Листы с шаблонами имеют вид Map.<ИмяШаблона>, где <ИмяШаблона> — значение, которое указывается в параметре TAMapName (вызовы скриптов используют mapName без префикса Map.).

Внутри шаблона используются колонки:

alias: назначение сигнала (по этому значению выбирается строка при вызове скрипта)
fieldTag: формирование полевого тэга
digitalTag: формирование цифрового тэга (используется редко)
direct: направление сигнала (DI, DO, AI, AO)

Список типовых блоков

OBJTYPE	Описание	Шаблоны
ESD_VlvSDV	Отсечной клапан (ПАЗ)	`SDV`, `PSaLA_MST`
Htr2c5s	Нагреватель 2 команды / 5 сигналов	`GPP`, `GPP_SPB`
Mot1c4s	Мотор 1 команда / 4 сигнала	`PSaLA_MST`, `PSaLA_MST_OverTemp`, `GPP`
Mot1c5s	Мотор 1 команда / 5 сигналов	`GPP`, `PSaLA_MST`, `GPP_SPB`
Mot2c4s	Мотор 2 команды / 4 сигнала	`GPP`, `PSaLA_MST`, `GPP_SPB`, `AFA_AUCS`
Vlv1c2s	Клапан 1 команда / 2 сигнала	`PSaLA_MST`, `DCS`, `DCS_SPB`
Vlv2c2s	Клапан 2 команды / 2 сигнала	`GPP`, `PSaLA_MST`
Vlv2s	Клапан 2 сигнала	`GPP`, `PSaLA_MST`, `DCS`, `DCS_SPB`, `NPO`, `AFA_AUCS`
Vlv3c4s	Клапан 3 команды / 4 сигнала	`PSaLA_MST`, `NPO`, `GPP`
Vlv3c5s	Клапан 3 команды / 5 сигналов	`GPP`, `PSaLA_MST`, `GPP_SPB`

Указание модели преобразования

Модель можно указать глобально для модели ПЛК — параметр TAMapName на листе PlcOptions. Допустимые значения соответствуют именам листов Map.* в книге типового блока:

Имя шаблона
`AFA_AUCS`
`DCS`
`DCS_SPB`
`GPP`
`GPP_SPB`
`NPO`
`PSaLA_MST`
`PSaLA_MST_OverTemp`
`SDV`

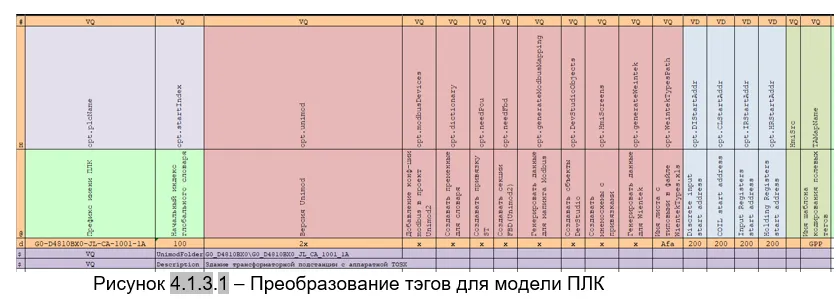

Преобразование тэгов для модели ПЛК

Либо для каждого экземпляра отдельно:

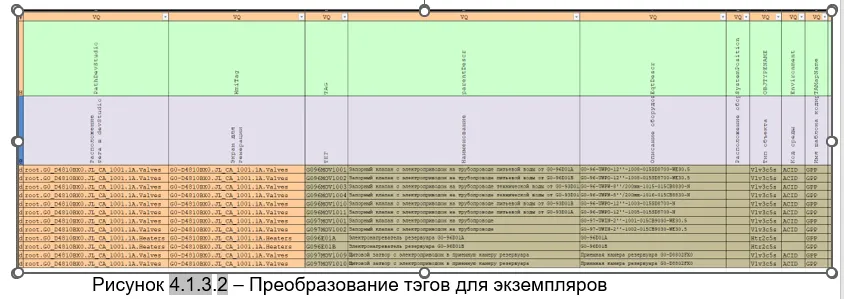

Преобразование тэгов для экземпляров

Регулярное выражение для разбора тэгов

В параметре RegExp указывается регулярное выражение, по которому тэг разбивается на префикс, тело и суффикс. Это позволяет при необходимости задать другое выражение для нестандартных тэгов.

Если в тэгах встречается символ _, то в выражении для группы prefix обычно требуется заменить базовый вариант на:

(?<prefix>^[A-Z0-9][0-9_]*)(?<body>[A-Z]+)(?<suffix>\d.*)

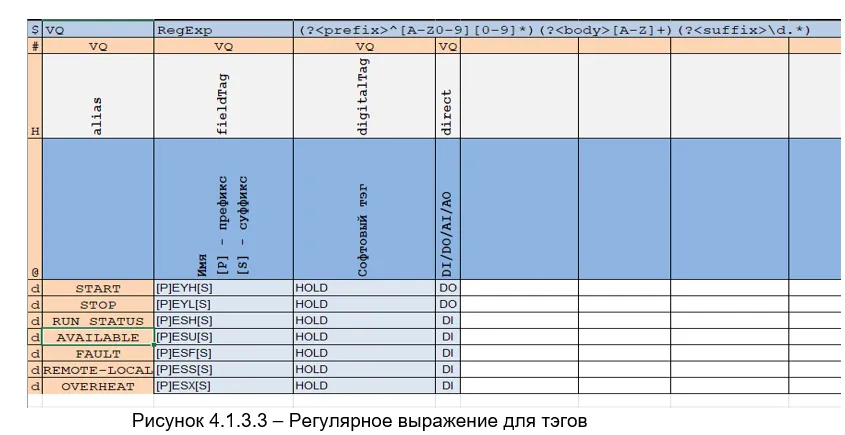

Регулярное выражение для тэгов

Скрипты подстановки тэгов

Подстановка тэгов происходит при помощи скриптов GAP.AUCS.TagAssignement.GetFieldTag и GAP.AUCS.TagAssignement.GetDigitalTag, которые принимают в качестве параметров имя типового блока, тэг, alias из модели и имя шаблона. Эти скрипты вызываются в FBD-шаблонах типовых блоков — в примере ниже показан вызов из FBD-шаблона:

Пример вызова (значение «To» в локальном словаре FBD):

где:

[OBJTYPENAME]: имя типового блока (совпадает с именем книги в TagAssignement)
[TAG]: тэг исполнительного механизма
[alias]: назначение сигнала (колонка alias в шаблоне)
[mapName]: имя шаблона (Map.* без префикса Map.)

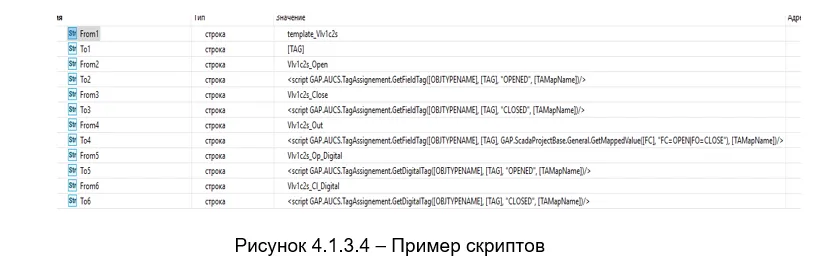

Пример вызова скриптов в FBD-шаблоне
