Модель ПЛК листы LPSM.

Лист LPSM.Шлейфы MopsMups

Section titled “Лист LPSM.Шлейфы MopsMups”

Расположение: JSC\Usr\Prj\Conf\Models\PLC\Logic\{Имя_ПЛК}.xlsx

Лист описывает состав шлейфов для устройств МОПС-03 и МУПС-03.

Структура колонок

Section titled “Структура колонок”

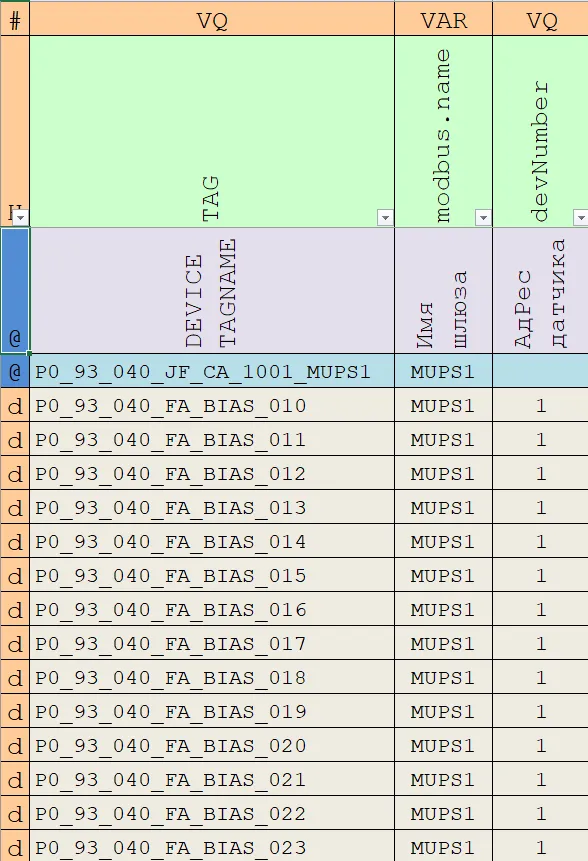

Пример структуры листа LPSM.

Рисунок - “Пример структуры листа LPSM.”

Порядок заполнения листа

Section titled “Порядок заполнения листа”

Рекомендуемая последовательность заполнения:

  1. комментарий @ - данные по МОПС-03/МУПС-03;
  2. строки d - устройства подключенные к МОПС-03/МУПС-03;
  3. следующее устройство МОПС-03/МУПС-03 (при наличии) и повторение последовательности.

На листе используются следующие колонки:

  • TAG (подпись DEVICE TAGNAME),
  • modbus.name (подпись Имя шлюза),
  • devNumber (подпись АдPес датчика).

Использование листа в модулях

Section titled “Использование листа в модулях”
  • HMI:LOOPS АСПСиПТ использует LPSM. как источник данных для формирования мнемосхем МОПС-03 и МУПС-03 (HMI).
  • FireSec в типовом сценарии использует лист LPSK.; LPSM. хранит структуру шлейфов MOPS/MUPS для смежных модулей и диагностики.
  • Для структуры шлейфов КАУ-2 см. статью Лист LPSK. (модель ПЛК).
