Логирование

Материал описывает внешний модуль генерации журнала тревог из библиотеки StaburModules.dll.

Ожидаемый результат: после запуска модуля формируются файлы Codesys .export и CSV для классов и групп тревог.

См. также: Stabur модули (StaburModules.dll)

Назначение модуля

Модуль формирует данные журнала тревог для проекта Codesys:

• создает export с уровнями аварий (классы тревог) и группами тревог;
• формирует csv-файлы для импорта в существующие группы тревог (например, для обновления данных).

Подготовка и запуск

Перед запуском убедитесь, что библиотека StaburModules.dll подключена в настройках внешних модулей.

Подключение библиотеки StaburModules.dll

Расположение модуля на вкладке PLC

Настройки модуля

Основные настройки модуля

Максимальное количество строк в файле

Количество сообщений в группе алармов. Рекомендуется задавать значение не более 1000, иначе проект может не загрузиться в панель.

Путь к шаблону файла экспорта

Укажите путь к шаблонному файлу экспорта из проекта Codesys.

Рекомендуемый способ подготовки шаблона:

1. В проекте Codesys выполните Проект -> Экспорт.
2. Для экспорта выберите весь Alarm Configuration.
3. Используйте полученный файл как шаблон для модуля (можно взять из аналогичных проектов).

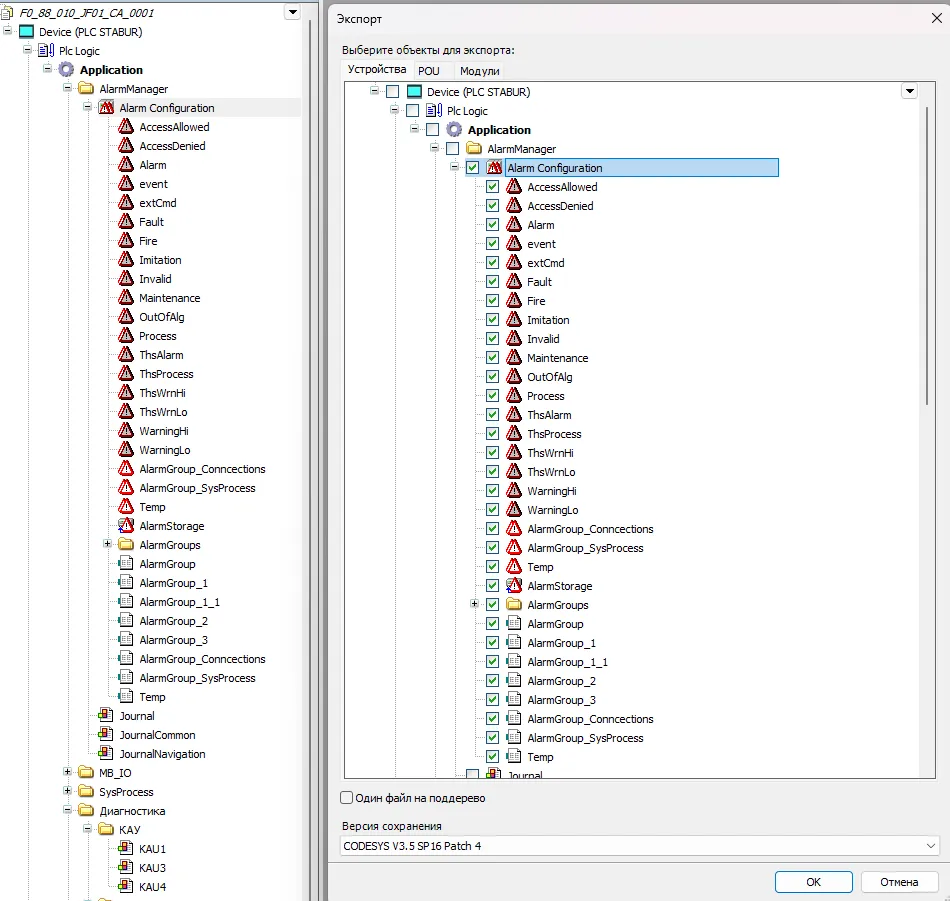

Шаблон экспорта из Alarm Configuration

Результат генерации

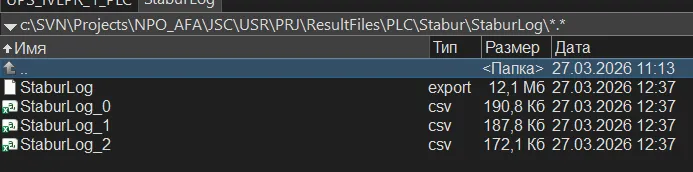

Сформированные файлы после запуска модуля

Файл .export содержит:

• уровни аварий (классы тревог);
• группы аварий.

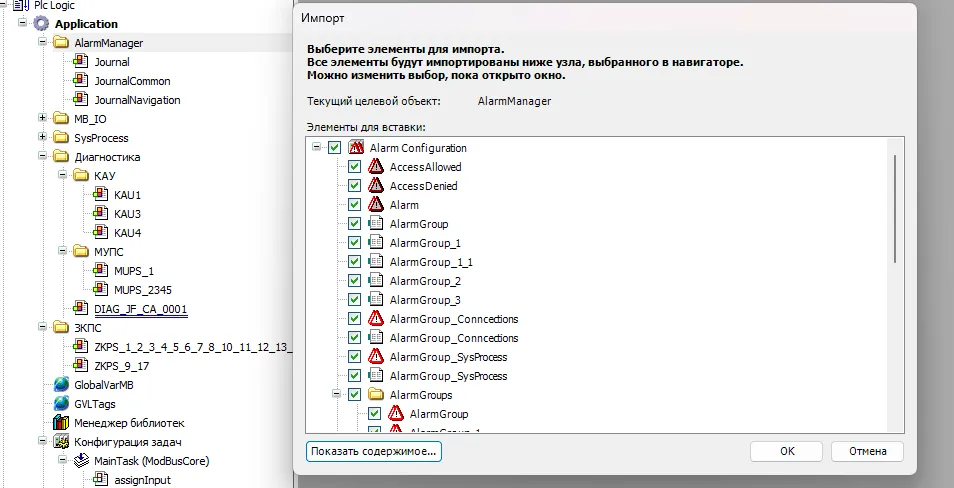

Содержимое export-файла

Файлы .csv можно импортировать в уже существующие группы тревог (например, для замены/обновления записей).

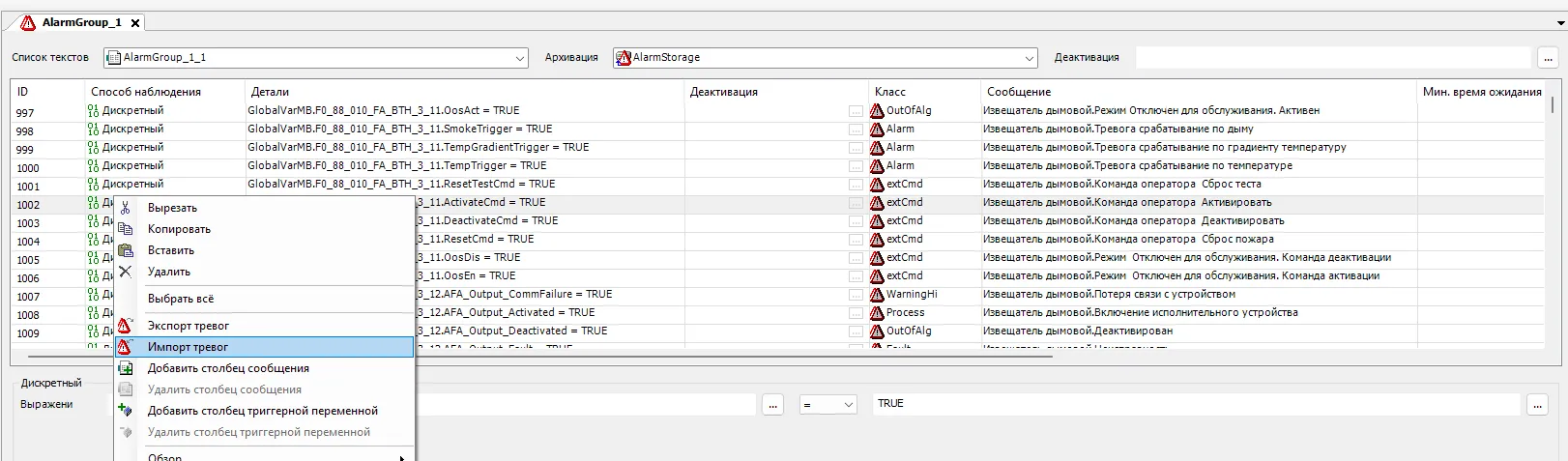

CSV-файлы для импорта в группы тревог
