Структура ЧМИ АСУ ТП
Структура ЧМИ АСУ ТП Структура ЧМИ состоит из двух основных областей: верхнего и центрального фреймов.

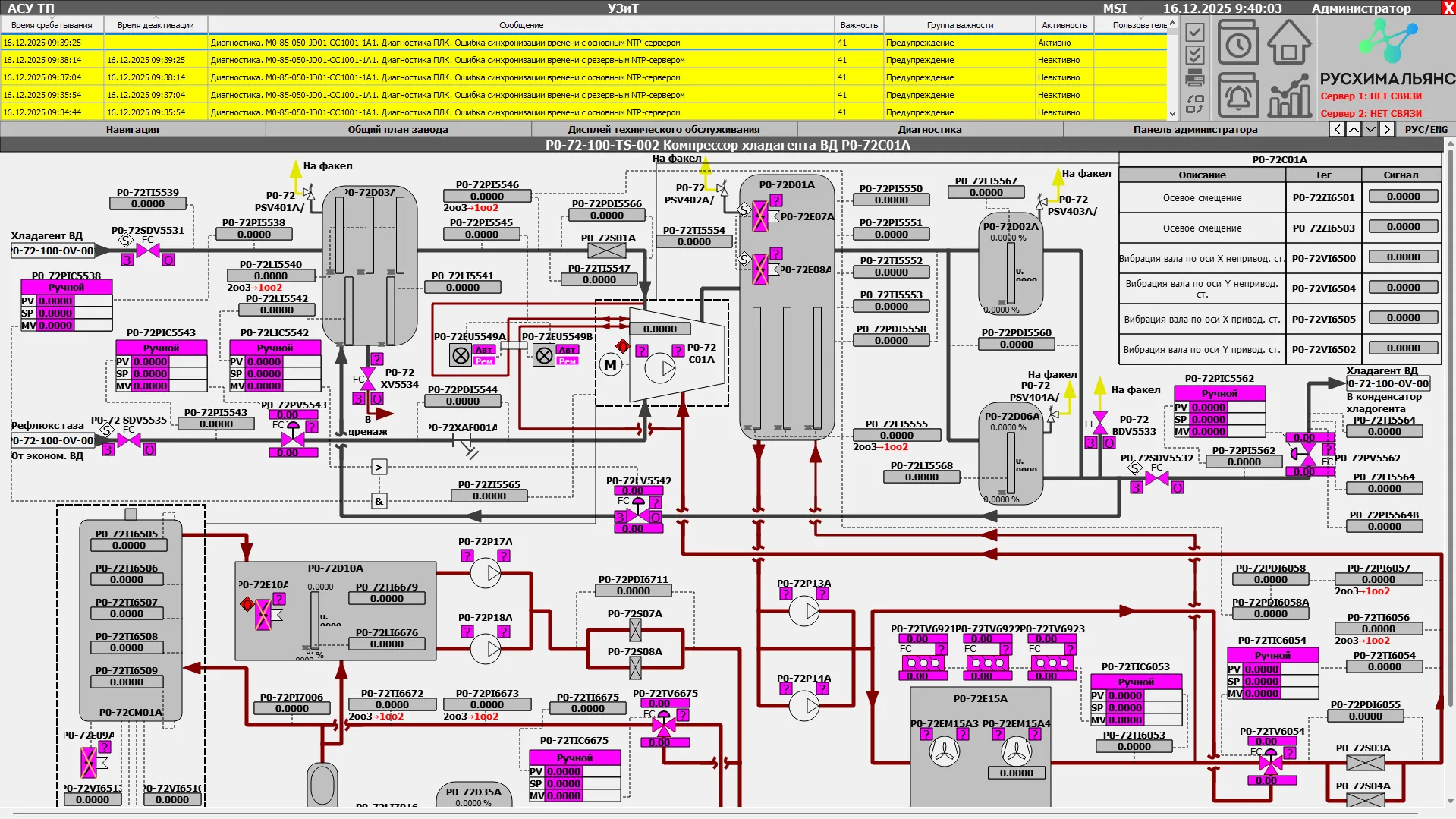

Рисунок 1 — Структура ЧМИ
Верхний фрейм – область глобального управления интерфейсом с фиксированной компоновкой. Панель постоянно отображается в верхней части экрана и дублируется на всех мониторах АРМ.

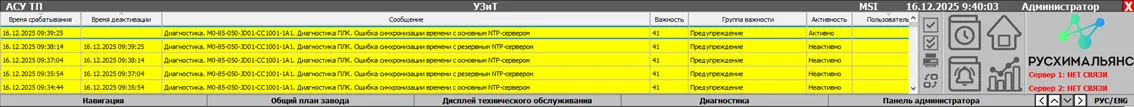

Рисунок 2 — Структура верхнего фрейма
Состав элементов интерфейса верхнего фрейма:
- Строка заголовка;
- Журнал аварий;
- Поле с логотипом;
- Строка быстрого доступа;
- Главное меню.
Центральный фрейм – основная рабочая область отображения графических страниц (мнемосхем).
Рисунок 3 — Структура центрального фрейма
Состав элементов интерфейса центрального фрейма:
- Заголовок мнемосхемы
- Область мнемосхем.
Строка заголовка
Section titled “Строка заголовка”Строка заголовка предназначена для идентификации конфигурации ЧМИ, индикации системного времени и отображения сведений об авторизованном пользователе.
Рисунок 4 — Строка заголовка
Описание элементов:
- Система — наименование автоматизированной системы;
- Объект — наименование объекта;
- АРМ — идентификатор рабочей станции;
- Учетная запись — профиль прав доступа пользователя;
- Дата и время — текущие системные дата и время.
Журнал аварий
Section titled “Журнал аварий”Поле «Журнал аварий» предназначено для оперативного мониторинга активных аварийных и предупредительных событий.
Логика представления данных:
- отображается до 5 последних записей;
- Новые сообщения выводятся сверху;
- Для просмотра полного перечня используется прокрутка.
Рисунок 5 — Журнал аварий
Функциональные кнопки в правой части поля:
- Квитировать сообщение;
- Квитировать все сообщения;
- Печать сообщений на принтере;
- Переключение между основным и резервным серверами.
Поле с логотипом
Section titled “Поле с логотипом”Поле содержит логотип Заказчика и индикатор сетевого статуса для контроля доступности серверов системы.
Рисунок 6 — Поле с логотипом
Режимы сетевой связи:
- Работа (осн. канал);
- Работа (рез. канал);
- Резерв;
- Нет связи.
Главное меню
Section titled “Главное меню”Главное меню предназначено для перехода к основным функциональным разделам системы.
Рисунок 7 — Главное меню
Назначение кнопок:
- Архивный журнал — вызов окна журнала событий в архивном режиме;
- Домашний экран — возврат на стартовую страницу;
- Оперативный журнал — вызов окна журнала в оперативном режиме;
- Тренды — вызов окна графиков технологических параметров.
Заголовок мнемосхемы
Section titled “Заголовок мнемосхемы”Заголовок мнемосхемы — верхняя область мнемосхемы, предназначенная для идентификации текущего видеокадра.
Рисунок 8 — Заголовок мнемосхемы
Наименование мнемосхемы формируется по схеме:
- Титул позиции;
- Наименование позиции;
- Технологический раздел (при наличии).
Область мнемосхем
Section titled “Область мнемосхем”Область мнемосхем предназначена для визуального мониторинга состояния систем противопожарной защиты, оперативного управления технологическим оборудованием и диагностики оборудования системы.
Примечание: термины «дисплей», «видеокадр», «экранная форма», «мнемокадр» используются как синонимы термина «мнемосхема» в данном документе.
Мнемосхема состоит из статичных и динамичных графических элементов в зависимости от отображаемых данных.
Статичные графические элементы — элементы графического интерфейса, сохраняющие неизменное отображение и расположение вне зависимости от состояния контролируемого оборудования и действий оператора.
Перечень статичных графических элементов:
- Шифр (тег) оборудования;
- Сигнальные линии;
- Контуры зданий и сооружений;
- Пассивное технологическое оборудование;
- Линии трубопроводов (с указанием направления и обозначением среды).
Динамичные графические элементы — элементы графического интерфейса, используемые для предоставления обновляемой информации.
Перечень динамичных графических элементов:
- Поле сообщений;
- Графики трендов;
- Графическая кнопка;
- Поле измеряемых значений;
- Активное технологическое оборудование;
- Поле ввода значений (задание уставок, ограничений и т.д.).
