Панель «Лог»

← ПЛК Конфигуратор

Нижняя секция «Лог» в окне работы с ПЛК — журнал выполнения генерации в реальном времени. Отображает этапы разбора модели ПЛК, работу внешних модулей, сохранение файлов и предупреждения.

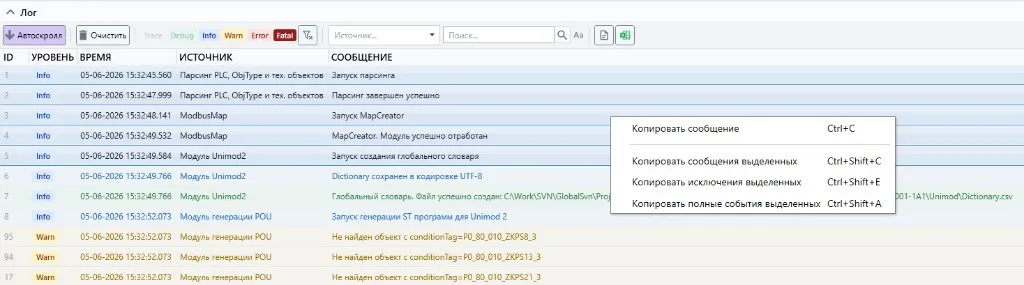

Рисунок 16 — Панель «Лог»

Панель инструментов

Элемент	Описание
Автопрокрутка	При включении (подсветка) журнал автоматически прокручивается к новым записям.
Очистить	Удалить все записи из текущего журнала.
Trace / Debug / Info / Warn / Error / Fatal	Фильтры по уровню сообщения. Активные уровни подсвечены (Info — синий, Warn — оранжевый, Error — красный).
Источник…	Фильтр по модулю-источнику (например, Unimod2, MapCreator, ModbusMap).
Поиск	Текстовый фильтр по сообщениям; переключатель Aa — учёт регистра.
Экспорт	Выгрузка лога в текстовый файл или Excel.

Таблица журнала

Колонка	Описание
ID	Порядковый номер записи.
Уровень	Trace, Debug, Info, Warn, Error, Fatal.
Время	Метка времени (ДД-ММ-ГГГГ ЧЧ:ММ:СС.мс).
Источник	Модуль или этап, сформировавший запись.
Сообщение	Текст события.

Типичные источники и сообщения:

Источник	Примеры
Парсинг PLC, ObjType и тех. объектов	Начало и завершение разбора модели ПЛК и OBJTYPE.
ModbusMap / MapCreator	Запуск и завершение MapCreator.
Unimod2	Создание глобального словаря, сохранение Dictionary.csv.
Модуль генерации POU	Генерация ST-программ для Unimod 2.
Warn	Предупреждения, например: «Не найден объект с conditionTag=…» — отсутствует тег, на который ссылается шаблон.

Контекстное меню

Правый щелчок по записи или выделенным строкам:

Команда	Сочетание	Описание
Копировать сообщение	Ctrl+C	Текст выбранной записи.
Копировать сообщения выделенных	Ctrl+Shift+C	Сообщения всех выделенных строк.
Копировать исключения выделенных	Ctrl+Shift+E	Текст исключений (для записей Error/Fatal).
Копировать полные события выделенных	Ctrl+Shift+A	Полная информация о выделенных событиях (все колонки).
