Панель внешних модулей
Секция «Модули» в окне работы с ПЛК — панель внешних модулей: сетка карточек с кратким описанием, кнопками Запуск, Стоп и Настройки. Иконка песочных часов в углу карточки показывает, что модуль ещё не выполнялся для текущего ПЛК.
Состав панели зависит от подключённых библиотек DLL и флага категории PLC в настройке внешних модулей. Ниже — модули, которые могут отображаться в ПЛК Конфигураторе (фактический список на экране — только включённые).

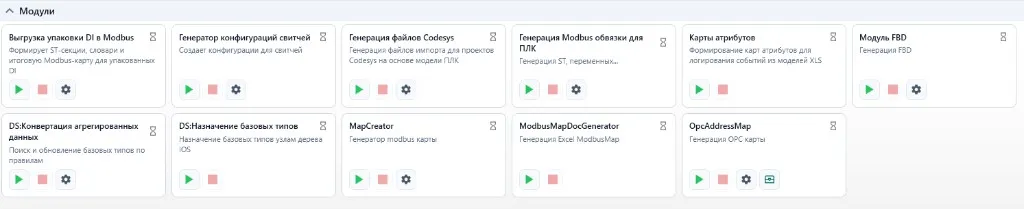

Рисунок 15 — Панель внешних модулей
StandardModules.dll
Section titled “StandardModules.dll”Основной набор модулей генерации. Обзор библиотеки: StandardModules.dll.
| Модуль | Назначение |
|---|---|
| Выгрузка упаковки DI в Modbus | Формирует ST-секции, словари и итоговую Modbus-карту для упакованных DI |
| NetDevices — Генератор диагностики | Создаёт конфигурации для сетевых коммутаторов |
| Генерация файлов Codesys | Генерация файлов импорта для проектов Codesys на основе модели ПЛК |
| Генерация Modbus обвязки для ПЛК | Генерация ST-программ и переменных Modbus |
| Карты атрибутов | Формирование карт атрибутов для логирования событий из моделей XLS |
| Модуль FBD | Генерация FBD |
| DS: Конвертация агрегированных данных | Поиск и обновление базовых типов по правилам |
| DS: Назначение базовых типов | Назначение базовых типов узлам дерева IOS |
| MapCreator | Генератор Modbus-карты |
| ModbusMapDocGenerator | Генерация Excel ModbusMap |
| OpcAddressMap | Генерация OPC-карты |
| StructsTable | Создание таблицы в Excel из функциональных блоков Unimod |
| HMI: Генератор мнемосхем | Создание мнемосхем Alpha.HMI с шаблонами *_tags |
AfasModules.dll
Section titled “AfasModules.dll”Модули для проектов АСПСиПТ. Обзор библиотеки: AfasModules.dll.
| Модуль | Назначение |
|---|---|
| FireSec | Генерация файла конфигурации FireSec для устройств КАУ-2 |
| HMI:LOOPS АСПСиПТ | Мнемосхемы со шлейфами для датчиков КАУ/МОПС/МУПС |
| HMI:3КПС | Мнемосхемы зон контроля пожарной сигнализации (ЗКПС) |
StaburModules.dll
Section titled “StaburModules.dll”Модули для проектов на Codesys HMI (СТАБУР). Обзор библиотеки: StaburModules.dll. Требуется Uniplant Atomix 1.3.12+.
| Модуль | Назначение |
|---|---|
| Логирование | Генерация журнала событий для Codesys HMI |
| Генерация привязанных символов | Теговые HMI-символы для Codesys |
| Генерация шлейфов диагностики | Визуализации шлейфов КАУ/МОПС/МУПС |
| Генерация ЗКПС | Экраны зон контроля пожарной сигнализации |
| Генерация файлов Codesys (ModuleCodesysMb) | XML/GVL/CSV по модели Modbus PLC |
