Каталог Projects
На этой странице описана структура каталога Projects: назначение, правила именования проектов и суффиксы типов (РСУ/ПАЗ, АСПСиПТ, АСУЭ). Контекст: Описание структуры, Типовой каталог проекта — содержимое одного проекта.
Введение
Section titled “Введение”Каталог Projects — один из основных каталогов для работы Uniplant Atomix. В нём хранятся каталоги проектов автоматизации (каждый подкаталог — отдельный проект). Структуру типового проекта и каталог JSC внутри проекта см. в разделе Типовой каталог проекта.

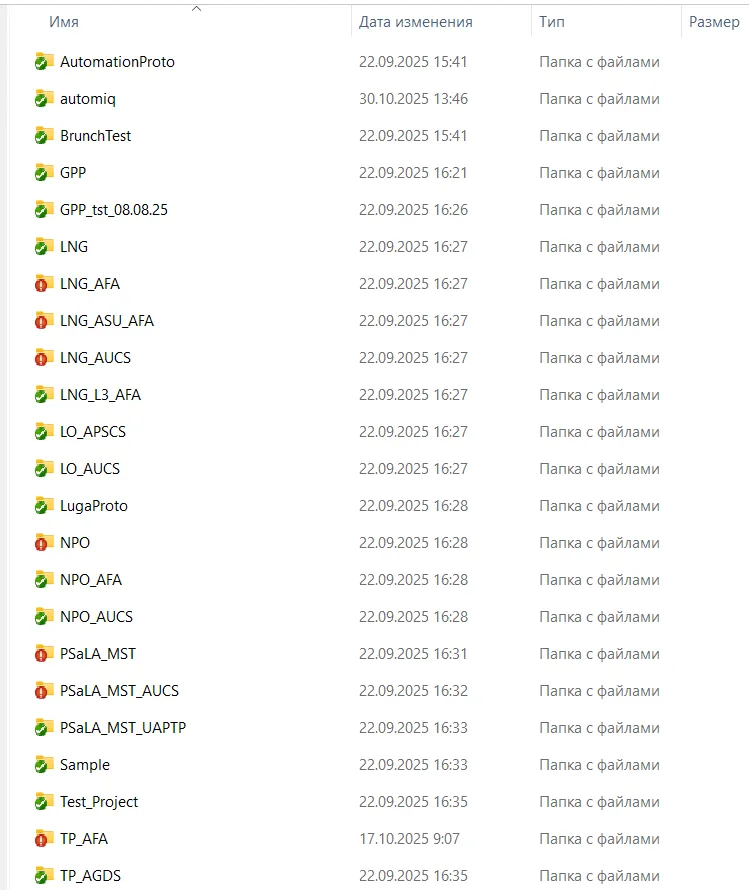

Рисунок 1 — Содержимое каталога Projects
Описание принципа наименования проектов
Section titled “Описание принципа наименования проектов”Условные обозначения
Section titled “Условные обозначения”| Имя проекта | Объект автоматизации |
|---|---|
| GPP | ГПЗ (Газоперерабатывающий завод) |
| LNG | СПГ (Завод по производству сжиженного природного газа) |
| LO | ЛО (Линейные объекты) |
| PSaLA_MST | ТСБиМОТ (Товарно-сырьевая база и Морской отгрузочный терминал) |
| TP | ЛО / Транспортные трубопроводы |
Таблица суффиксов в именах проектов
Section titled “Таблица суффиксов в именах проектов”| Суффикс | Расшифровка | Тип проекта |
|---|---|---|
| (отсутствует) | — | РСУ/ПАЗ |
| AFA | Автоматизированная Система Пожарной Сигнализации и Пожаротушения | АСПСиПТ |
| _AUCS | Автоматизированная Система Управления Энергопотреблением | АСУЭ |
