Unimod Pro 2. Диагностика контроллера
Общие сведения
Section titled “Общие сведения”Режим диагностики позволяет пользователю проверять правильность работы мастер-модуля и модулей ввода-вывода. В режиме диагностики доступен необходимый набор команд для управления мастер-модулем, осуществляется чтение накопленной статистики, отображается информация о каналах ввода-вывода, режимах работы и ошибках.
Запуск диагностики
Section titled “Запуск диагностики”Для запуска режима диагностики необходимо выбрать пункт главного меню «Отладка»/«Диагностика» или нажать кнопку «Диагностика» на панели инструментов.
Рисунок 1 — Unimod Pro 2. Диагностика контроллера
Первоначально конфигурация абонента неизвестна. Для определения конфигурации требуется указать ip-адрес абонента и нажать кнопку «Опросить». Определение конфигурации выполняется для максимально возможного количества модулей (255). Если проверяемая конфигурация содержит меньшее количество модулей, опрос не подключенных модулей можно прервать кнопкой «Прервать».

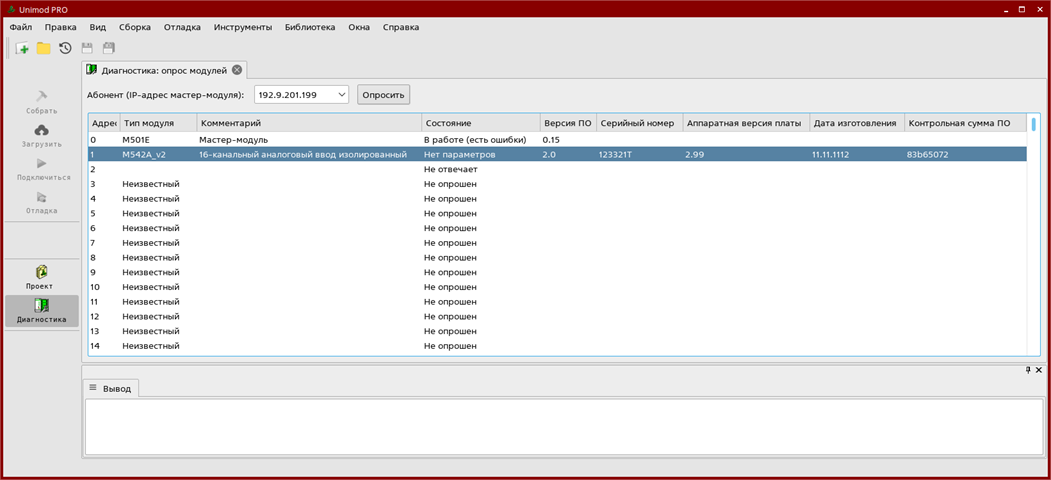

Рисунок 2 — Окно опроса модулей
Диагностика мастер-модуля
Section titled “Диагностика мастер-модуля”Для выполнения диагностики мастер-модуля необходимо в списке выделить мастер-модуль и в контекстном меню выбрать пункт «Диагностика» или выполнить двойной щелчок левой кнопкой мыши. После этого откроется вкладка, на которой расположена информация о режиме работы, флагах ошибок, статистическая информация и журнал событий, а также панель с кнопками для управления временем, циклом, приложением и обновлением прошивок.

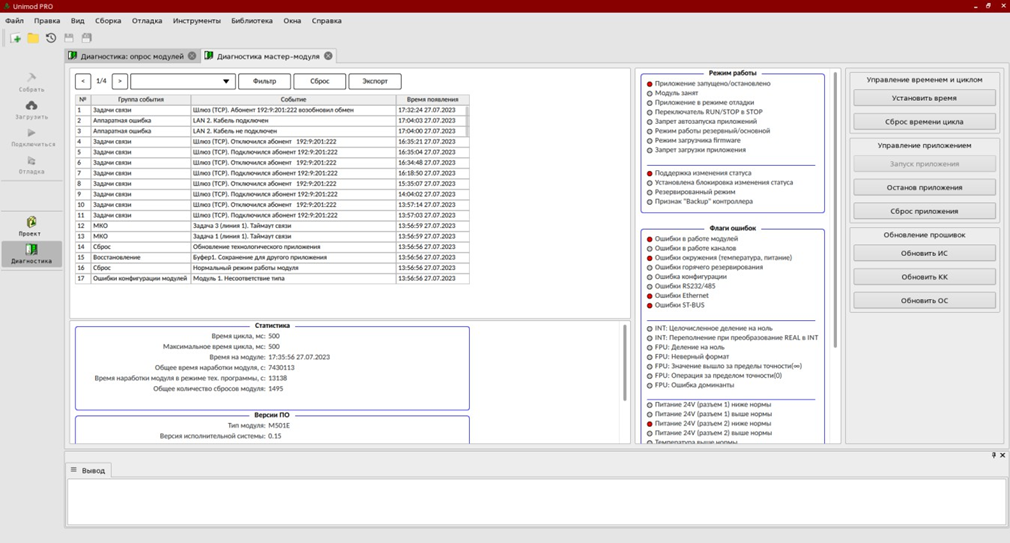

Рисунок 3 — Окно диагностики мастер-модуля
Диагностика модуля ввода-вывода
Section titled “Диагностика модуля ввода-вывода”Для выполнения диагностики модуля ввода-вывода необходимо в списке выделить модуль и в контекстном меню выбрать пункт «Диагностика» или выполнить двойной щелчок левой кнопкой мыши. После этого откроется вкладка, на которой расположена модульная структура с информацией о каналах ввода-вывода, параметрах, состоянии модуля.

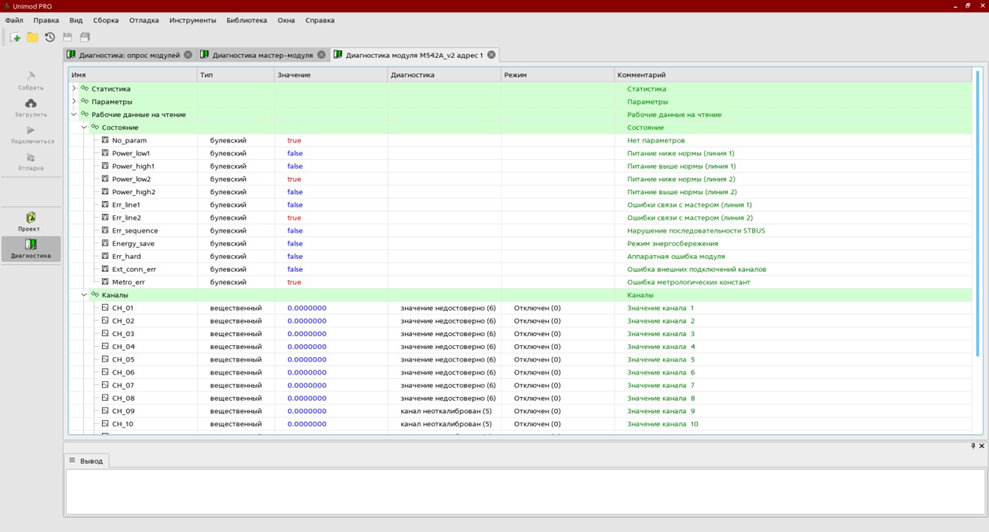

Рисунок 4 — Окно диагностики модуля ввода-вывода
