Окно конструктора

Две вкладки

Окно конструктора состоит из вкладок. Первая — «Каталог», она не закрывается и помечена значком ◂: из любой схемы видно, куда возвращаться. Остальные вкладки — открытые схемы, у каждой крестик.

Вкладка «◂ Каталог» — дом. Схемы открываются рядом, каждая своей вкладкой: вызов из одной схемы в другую открывает вызываемую соседней вкладкой, а не поверх текущей.

Вкладка схемы: лист чертежа

Схема нарисована не на бесконечном холсте, а на листе постоянной ширины — как чертёж. Лист лежит по центру, у него есть рамка, графа ведомости справа и штамп внизу. Это не украшение: у листа постоянная ширина, поэтому схема выглядит одинаково у всех и не растягивается на широком мониторе.

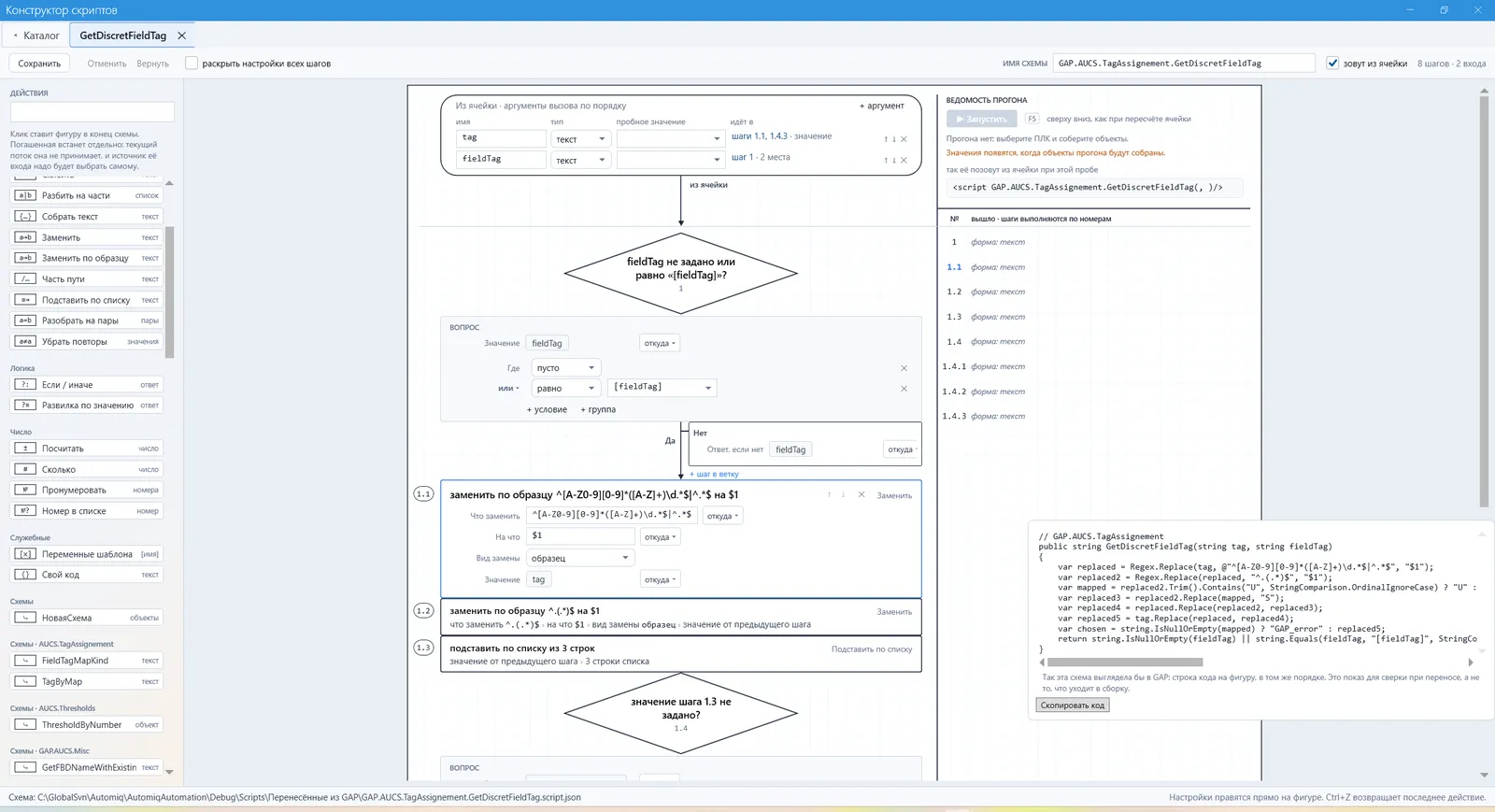

Схема GAP.AUCS.TagAssignement.GetDiscretFieldTag из библиотеки «Перенесённые из GAP» — 8 шагов, 2 аргумента. Прогона не было, поэтому значений по шагам нет.

1. Панель «ДЕЙСТВИЯ» — палитра: все действия, погашены неподходящие.
2. ИМЯ СХЕМЫ, галка «зовут из ячейки», сводка «8 шагов · 2 входа».
3. Овал «Из ячейки» — аргументы вызова таблицей.
4. Ромб развилки: вопрос внутри, строки «ВОПРОС» под ним.
5. Фигура шага с раскрытыми строками — настройки правятся здесь же.
6. Графа «ВЕДОМОСТЬ ПРОГОНА»: запуск, итог, строка на каждый шаг.
7. Строка состояния: где лежит файл и что делать дальше.

Верхняя строка окна

Слева — сохранение и отмена, галка «раскрыть настройки всех шагов». Справа — ИМЯ СХЕМЫ, галка «зовут из ячейки» и сводка «8 шагов · 2 входа».

Элемент	Что делает
Сохранить	Пишет схему в файл её библиотеки.
Отменить · Ctrl+Z	Отменяет последнее движение. Клик по действию в палитре меняет схему сразу, поэтому отмена есть у всего, включая переименование.
Вернуть · Ctrl+Y	Возвращает отменённое.
раскрыть настройки всех шагов	Обычно поля раскрыты только у выбранной фигуры, остальные показывают фразу и сводку — так схема помещается на экран. Галка раскрывает все сразу.
ИМЯ СХЕМЫ	Имя схемы. Им же схема вызывается из ячейки, и оно же — имя файла. Здесь пишут полное имя переносимой функции: GAP.Unimodv2.MakeModuleDiagnosticText.
зовут из ячейки	Схема попадёт в каталог скриптов и будет находиться по имени из ячейки. Галка серая у схемы, которая отдаёт не текст (объекты, список): такую из ячейки не зовут, она ставится шагом в другие схемы. Подсказка у серой галки говорит, почему.

Панель «ДЕЙСТВИЯ» — палитра

Слева стоят все действия, которые программа умеет, разложенные по разделам: «Данные», «Строка», «Логика», «Число», «Служебные». Подходящие к текущему концу схемы горят, остальные погашены — но остаются видимыми и нажимаемыми. Справа у каждого пункта написано, что он даёт: объекты, текст, ответ.

Под ними — разделы «Схемы · …»: схемы решения, которые можно позвать из этой. Каждая стоит своим коротким именем и сгруппирована по началу полного имени (Схемы · AUCS.Thresholds). Отдельного пункта «Вызвать схему» в палитре нет — его место занимают сами схемы.

Note

Погашенное действие — не запрет. Как написано в самой панели: «Клик ставит фигуру в конец схемы. Погашенная встанет отдельно: текущий поток она не принимает, и источник её входа надо будет выбрать самому.» Так можно начать вторую нить или поставить шаг, который потом подключите вручную.

Наверху панели — поиск по названию и пояснению действия. Найти «Подставить по списку» глазами дольше, чем набрать три буквы.

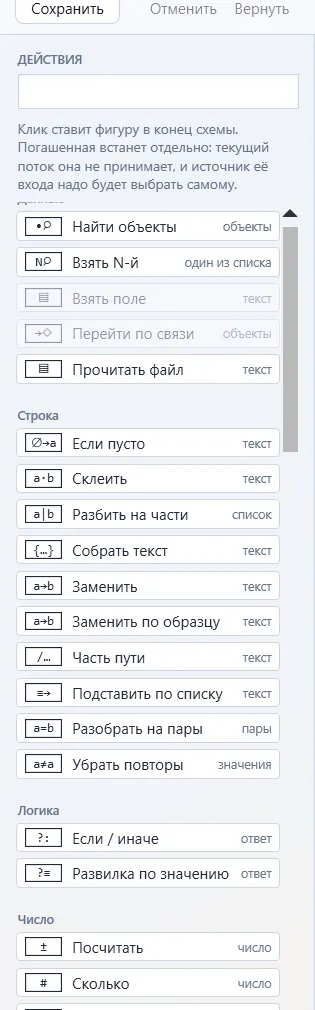

Разделы палитры и подсветка: горят те действия, которые примут то, чем схема заканчивается сейчас.

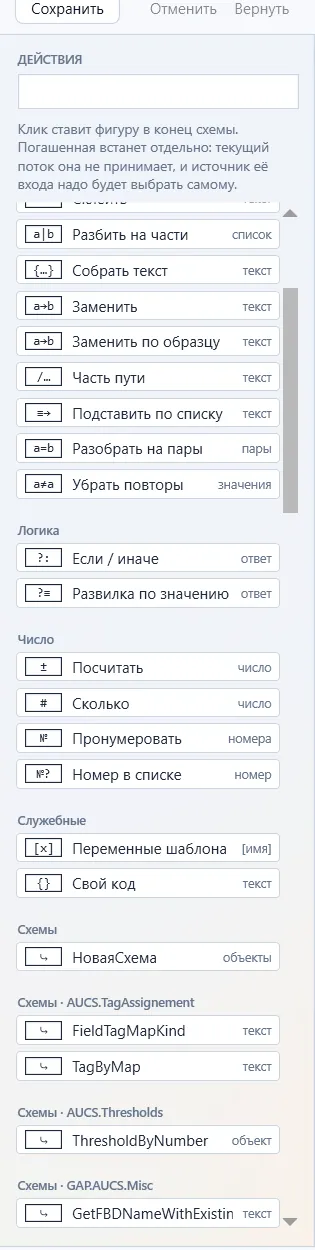

Продолжение палитры: «Логика», «Число», «Служебные» и раздел «Схемы» — схемы решения стоят в палитре своими именами, сгруппированные по точкам имени.

Овал «Из ячейки» — аргументы вызова

Наверху листа стоит овал. Это граница с книгой, а не «начало программы»: в нём таблицей заведены аргументы вызова из ячейки.

Графа	Что в ней
имя	Имя аргумента. Оно же — имя, под которым аргумент виден в строках шагов.
тип	Чем должно быть значение из ячейки: текст, число, да / нет. Из ячейки всегда приходит строка, и тип — то место, где она один раз проверяется. Нечисловое значение у аргумента-числа становится пустотой прямо на входе, а не обрывает схему в середине.
пробное значение	То, на чём схему считают сейчас, в пробном запуске. Значения подсказывает открытый проект — за тегом не надо ходить в эксель.
идёт в	Куда этот аргумент подан. Пусто — не используется: аргумент заведён, но никуда не подключён.

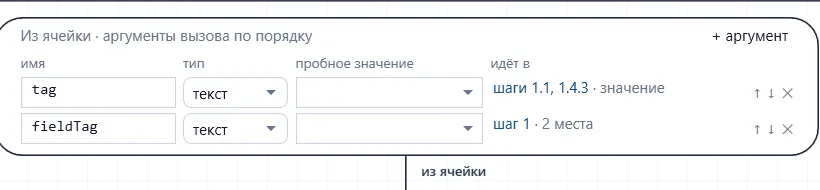

Графы овала: имя, тип, пробное значение, идёт в. У первого аргумента написано «шаги 1.1, 1.4.3 · значение» — куда он подан; у второго «шаг 1 · 2 места».

Кнопка «+ аргумент» заводит ещё один. Порядок строк в овале — это и есть порядок аргументов в вызове из ячейки.

Надпись на овале меняется по состоянию: Из ячейки · аргументы вызова по порядку, Из ячейки · аргументов нет, схема зовётся без них или Входы блока · их подаёт шаг вызова в зовущей схеме — у схемы, которую из ячейки не зовут.

Графа «ВЕДОМОСТЬ ПРОГОНА»

Правая графа листа. Пока прогона не было — здесь кнопка «▶ Запустить» (F5) и надпись «сверху вниз, как при пересчёте ячейки». После прогона здесь стоит итог, вызов со значениями пробы и строка на каждый шаг: № и вышло.

Ниже в этой же графе карточками показываются замечания проверки — жёлтые, а ошибки красные. У карточки есть кнопки, которые ведут к месту: «Показать», «Править код», «Убрать аргумент».

Подробно: Пробный запуск и ведомость прогона.

Графа ведомости до прогона: кнопка «▶ Запустить» серая, под ней сказано почему, ниже — готовый вызов и строка на каждый шаг.

Штамп

Внизу листа — штамп из четырёх граф.

Графа	Что в ней
СХЕМА	Имя схемы и сводка: сколько шагов, что отдаёт. Справа — итог проверки: ✓ замечаний нет либо счёт замечаний.
ИСПЫТАНО НА	Штамп последнего пробного запуска: на каких значениях аргументов схема считалась. Пока прогона не было — прогона ещё не было.
ВЫЗОВ	Готовый текст вызова из ячейки — его копирует кнопка «Скопировать». Под ним строка о роли схемы и, если какой-то шаг читает место вызова, строка о том, что ответ схемы зависит от строки, для которой считается ячейка.
ЧТО ДЕЛАЕТ	Одна фраза о схеме. Её видно в каталоге и в подсказке палитры, по ней же ищут. Пока не заполнено — в графе стоит не сказано, что схема делает.

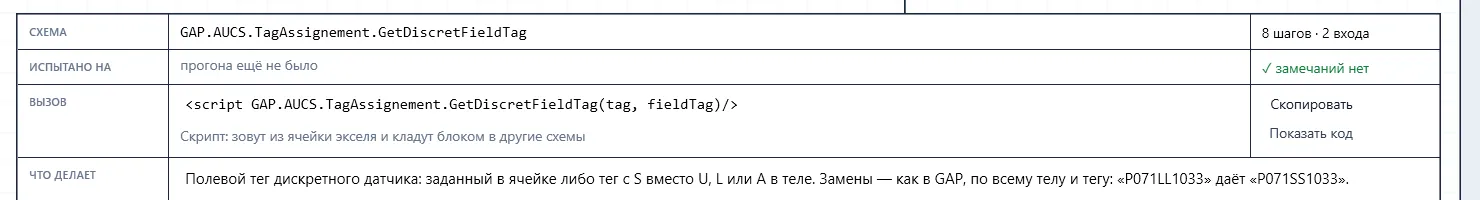

Четыре графы штампа. Справа в графе «ВЫЗОВ» — кнопки «Скопировать» и «Показать код»; в графе «СХЕМА» — сводка «8 шагов · 2 входа» и итог проверки «✓ замечаний нет».

Рядом со «Скопировать» — кнопка «Показать код»: та же схема, показанная на C# для сверки при переносе. См. Показ схемы кодом.

Строка состояния

Самый низ окна. Слева — где лежит файл схемы: Схема: …\Scripts\Перенесённые из GAP\GAP.AUCS.TagAssignement.GetDiscretFieldTag.script.json, а у схемы без библиотеки — Библиотека не выбрана — сохранять некуда. Справа — подсказка о том, что делать дальше: Настройки правятся прямо на фигурах. Ctrl+Z возвращает последнее действие.

Отдельные окна

Окно	Откуда открывается
«подробнее…»	Кнопка под строкой ведомости у шага, из которого вышли объекты или длинное значение. См. Окно «подробнее…».
Окно кода	Кнопка «Править код» на фигуре шага «Свой код». См. Свой код.
Выбор библиотеки	При создании новой схемы: куда её положить.
Имя схемы	Переименование схемы из каталога.
