Afas модули (AfasModules.dll)
Библиотека AfasModules.dll — одна из библиотек внешних модулей Uniplant Atomix. Содержит модули для работы с системами пожарной сигнализации и безопасности (АСПСиПТ). Модули подключаются по отдельности для внутренних модулей системы (ПЛК, HMI и т.д.) и настраиваются через окно «Настройка ExternalModules».
Как открыть окно настройки модулей
Section titled “Как открыть окно настройки модулей”Окно «Настройка ExternalModules» для библиотеки AfasModules.dll вызывается из настроек Uniplant Atomix следующим образом:
- Запустите Uniplant Atomix и откройте окно «Настройки» (при первом запуске оно открывается автоматически после указания корневого каталога; в остальных случаях — через меню или кнопку настроек).
- В левой части окна выберите раздел «Модули» (блок со списком подключённых библиотек внешних модулей).
- Нажмите кнопку «Настройка библиотек» (иконка с шестерёнкой/настройками).
- В открывшемся диалоге выберите вкладку «AfasModules.dll» — отобразится таблица модулей этой библиотеки. При необходимости можно переключаться между вкладками StandardModules.dll, AfasModules.dll и AucsModules.dll.
Подробнее о разделе «Модули» и кнопках подключения библиотек см. в разделе Настройка Uniplant Atomix.

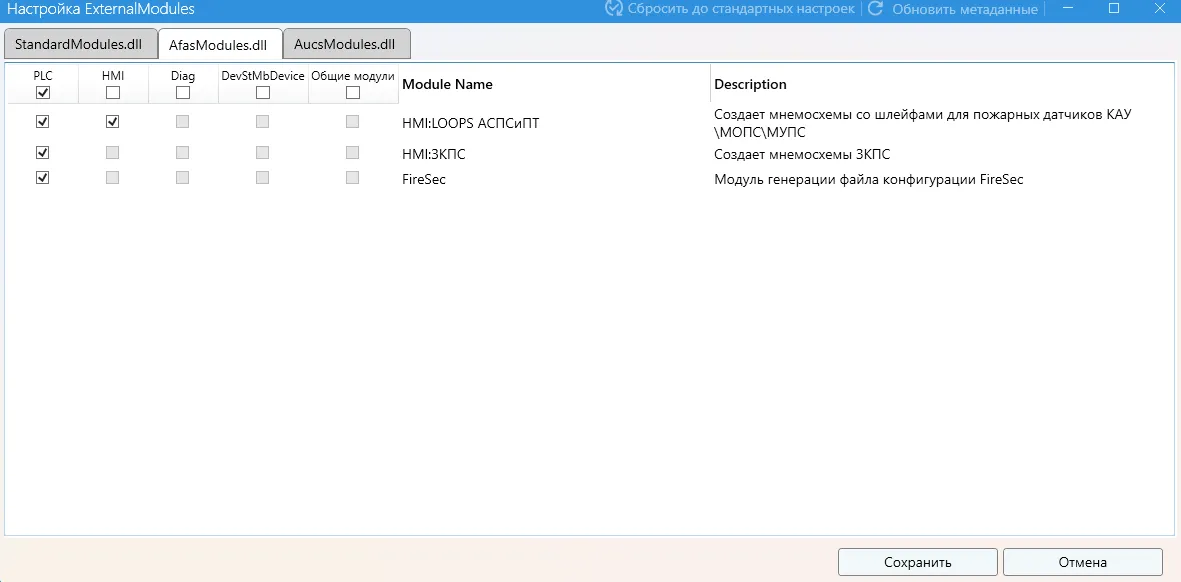

Окно настройки модулей библиотеки AfasModules.dll
В окне отображаются все модули библиотеки. Для каждого модуля можно включить или отключить использование в одной или нескольких категориях: PLC, HMI, Diag, DevStMbDevice, Общие модули. Кнопки «Сбросить до стандартных настроек» и «Обновить метаданные» сбрасывают настройки к умолчанию и обновляют список модулей соответственно. Изменения применяются по кнопке «Сохранить».
Состав библиотеки AfasModules.dll
Section titled “Состав библиотеки AfasModules.dll”Модули предназначены для проектов АСПСиПТ (автоматизированная система пожарной сигнализации и пожаротушения).
| Модуль | Описание |
|---|---|
| HMI:LOOPS АСПСиПТ | Создание мнемосхем со шлейфами для пожарных датчиков КАУ/МОПС/МУПС. Подробнее: HMI:LOOPS АСПСиПТ. |
| HMI:3КПС | Создание мнемосхем ЗКПС (зоны контроля пожарной сигнализации). Подробнее: HMI-ЗКПС. |
| FireSec | Генерация файла конфигурации FireSec для устройств КАУ-2. Подробнее: FireSec. |
Точный перечень и описания в интерфейсе могут отличаться в зависимости от версии Uniplant Atomix; актуальный список всегда виден в окне «Настройка ExternalModules» на вкладке AfasModules.dll.
Связанные разделы
Section titled “Связанные разделы”- Внешние модули — обзор внешних модулей и типов (PLC, HMI, Diag, DevStMbDevice)
- Настройка Uniplant Atomix — раздел «Модули», подключение и настройка библиотек
