Окно добавления символов на мнемосхему
Окно открывается при нажатии кнопки «Вставить символы на мнемосхему» на вкладке «Основные». Оно предназначено для выбора и добавления на текущую мнемосхему графических символов (иконок), которые рассчитаны по моделям Excel и листам HMI соответствующих OBJTYPE, но отсутствуют на мнемосхеме.

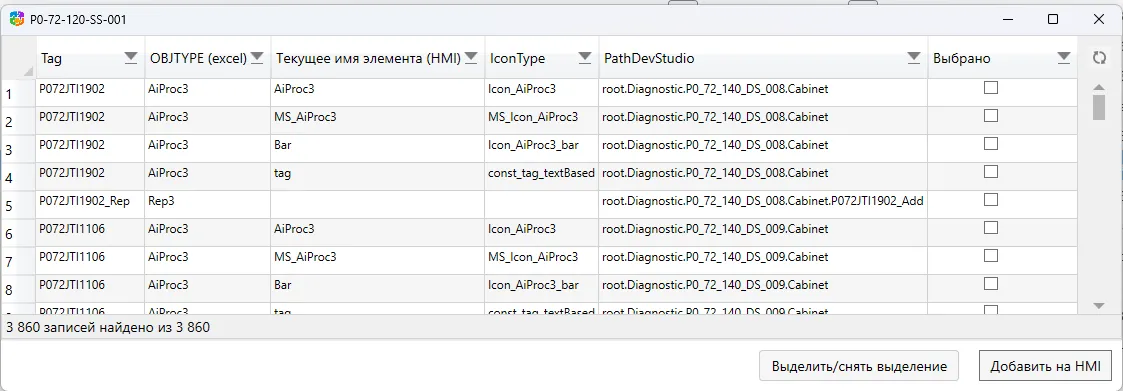

Окно добавления символов (заголовок — имя мнемосхемы, например P0-72-120-SS-001)
Назначение
Section titled “Назначение”В таблицу окна попадают все символы, описанные на листах «HMI.» экземпляров OBJTYPE, которые были считаны при обработке выбранных моделей XLS (PLC xlsx, DS ModBus xlsx, DS Diagnostic xlsx). Пользователь может отфильтровать и выбрать нужные строки, затем кнопкой «Добавить на HMI» вставить выбранные символы на текущую мнемосхему одной операцией.
Таблица элементов
Section titled “Таблица элементов”В таблице отображается список кандидатов на добавление. По каждой строке показывается связь с конфигурацией и расчётным представлением в DevStudio.
| Колонка | Описание |
|---|---|
| Tag | Тег экземпляра (из моделей). |
| OBJTYPE (excel) | Имя OBJTYPE (типовое устройство) из Excel‑модели. |
Текущее имя элемента (HMI) | Имя элемента на мнемосхеме (если уже существует) или ожидаемое имя/вариант привязки. |
| IconType | Тип/шаблон иконки (библиотечный символ), который будет вставлен. |
Path DevStudio | Расчётный путь в DevStudio/IOS_APP, по которому будет выполнена привязка. |
| Выбрано | Флажок выбора строки для добавления на HMI. |
Внизу отображается счётчик результатов (например, «3 860 записей найдено из 3 860»).
Фильтрация по колонкам
Section titled “Фильтрация по колонкам”В каждой колонке доступна фильтрация через выпадающий фильтр в заголовке — можно быстро сузить список по тегу, OBJTYPE, типу иконки, пути и т. д. Фильтр поддерживает поиск по значению («Искать (содержит)») и выбор значений списком с флажками.

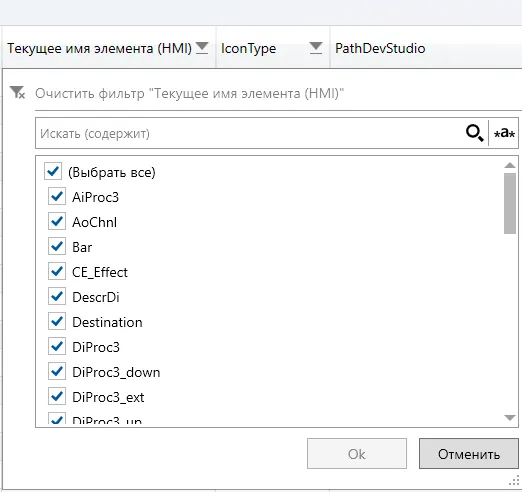

Пример — фильтр по колонке «Текущее имя элемента (HMI)»
Управление
Section titled “Управление”- Выделить/снять выделение — массово установить или снять флажки «Выбрано».
- Добавить на HMI — добавить на текущую мнемосхему все выбранные элементы (строки, где установлен флажок «Выбрано»).
