Показ схемы кодом

Кнопка «Показать код» в штампе (графа «ВЫЗОВ») показывает ту же схему на C#. Панель подписана прямо:

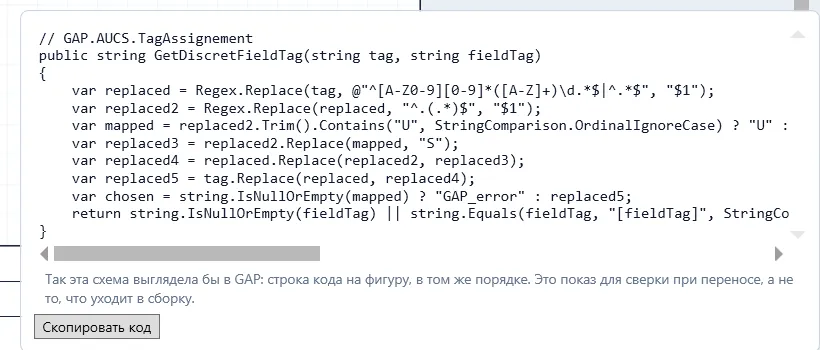

Так эта схема выглядела бы в GAP: строка кода на фигуру, в том же порядке. Это показ для сверки при переносе, а не то, что уходит в сборку.

Одна строка кода на одну фигуру, в том же порядке, в каком читается нить. Кнопка «Скопировать код» рядом.

Зачем это нужно

Ради переноса. Блоки заменяют собой рукописный метод, и пока перенос идёт, инженеру и разработчику надо видеть одно и то же с двух сторон: фигуру и её эквивалент на C#. По этому показу и сверяют, что схема повторяет функцию GAP.

Caution

Это показ, а не генерация. Код собирается по идиомам живого GAP — Parser.GetUpdatedInstances(), InstanceData.ContainsKey, FirstOrDefault, — но компилировать его никто не обещает: связи схемы иногда бывают оборваны, а половина имён приходит из проекта.

Обещание ровно одно: одна строка кода на один блок, в том же порядке, в каком читается нить.

Как читаются отдельные шаги

Каждое действие само знает, как оно выглядит в коде, и повторяет запись живого GAP, а не общий вид «нашего» перехода. Несколько примеров.

Шаг	Как показан
Найти объекты	Parser.GetUpdatedInstances().Where(model => …).ToList()
Взять N-й	.FirstOrDefault(model => …), а при заданном номере — с пропуском.
Взять поле у списка	found.Select(model => model.Field("TAG")).ToList()
Взять поле у одного	picked?.Field("TAG")
Взять поле из строки ячейки	Data.Select(row => row.GetValueOrDefault("Units")).FirstOrDefault(value => !string.IsNullOrEmpty(value))
Взять поле из опций ПЛК	CurrentPlcOptions?.PlcOptions?.FirstOrDefault()?.GetValueOrDefault("SplitRegex")
Перейти по связи «устройство Modbus»	picked?.ModbusDevice
Перейти по связи «лист»	Parser.GetUpdatedInstances().Where(model => model.SheetName == picked.SheetName).ToList()
Перейти по связи «обжтайп»	Parser.ObjectTypesInstances.FirstOrDefault(model => model.InstanceName == picked.InstanceName)?.Data
Перейти по связи «пороги»	SensorThresholdRule.Of(picked) — правило имён порогов выражением не записывается, и честнее показать вызов, чем сочинить строку, которой в GAP нет.
Прочитать файл	File.ReadAllText(path) либо path.Select(File.ReadAllText).ToList()
Часть пути	Path.GetFileNameWithoutExtension(path) и т. п.
Собрать текст	Интерполированная строка: $"{tag}_ALM"
Свой код	Своё тело как есть, с объявленными входами.

Имена переменных

Переменные в показе называются по виду шага, а не по имени фигуры: фигуры называют по-русски, и «найтиПервый» посреди FirstOrDefault читалось бы как случайная вставка. Имя говорит, что в переменной лежит: found, picked, field, linked, text, part.

Тип возврата в подписи

Подпись метода в показе учитывает форму того, чем схема заканчивается, — включая разобранный «Свой код». Без этого схема, кончающаяся кодом, всегда объявлялась строкой.

Форма	Тип в подписи
один объект	IProjectObject
список объектов	IReadOnlyList<IProjectObject>
одно значение	string
список значений	IReadOnlyList<string>

Чего в показе нет

• Постоянной панели показа кодом больше нет — что реально произойдёт, отвечает ведомость прогона, а не код.
• Показ не компилируется и не запускается. Проверить код можно только у шага «Свой код», кнопкой «Проверить» в окне кода.
