Конфигуратор диагностики

Данный материал описывает внутренний модуль NetDiagnostics — интерфейс фильтрации, выбора устройств и запуска генерации.

Ожидаемый результат: пользователь понимает, как подготовить данные, выбрать устройства и передать их во внешний модуль генерации.

Введение

Модуль NetDiagnostics является внутренним модулем системы Uniplant Atomix и предоставляет интерфейс для фильтрации и выбора сетевых устройств, описанных в файле NetSwitches.xls.

После выбора устройств внутренний модуль передаёт обработку внешнему модулю NetDevices — Генератор диагностики, который создаёт или обновляет устройства, структуры, настройки и свойства по описанным правилам генерации.

Важно

Для корректной работы модуля в настройках системы должен быть активирован внешний модуль NetDevices — Генератор диагностики.

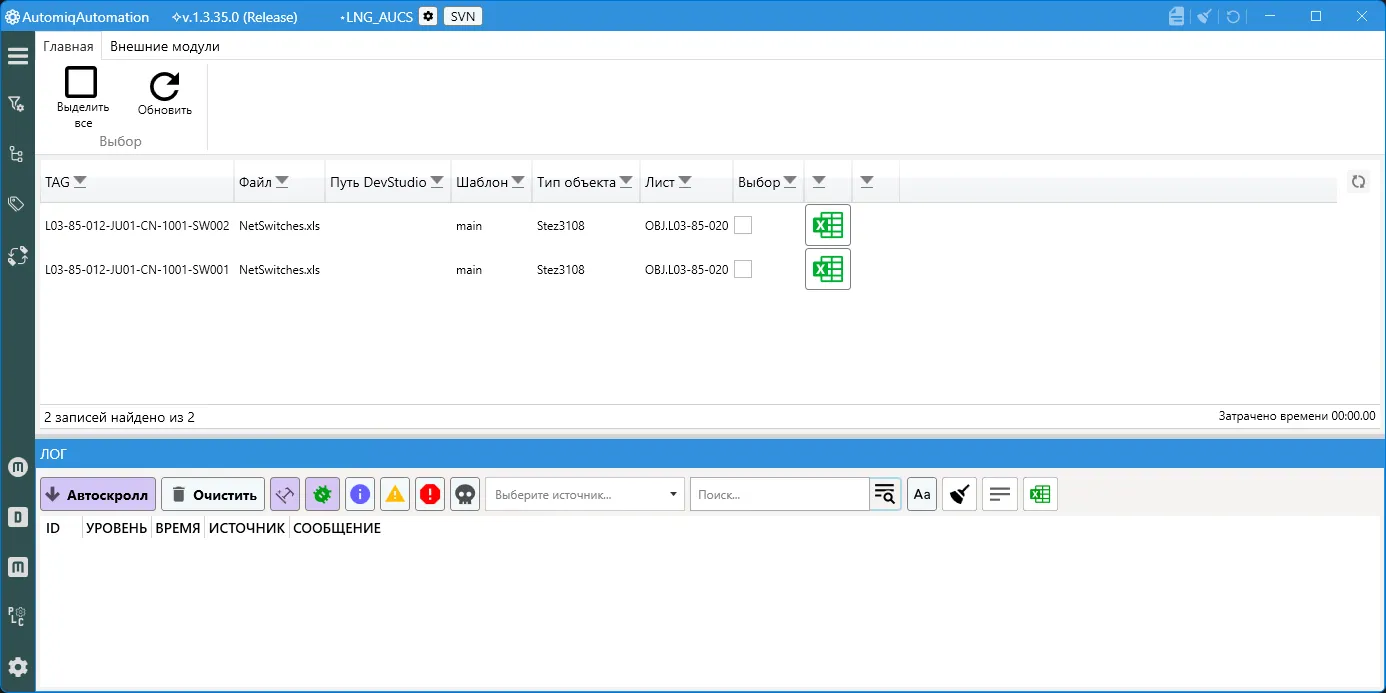

Рисунок 1 — Интерфейс выбора устройств (внутренний модуль NetDiagnostics)

Сквозной сценарий генерации

1. Подготовить модель верхнего уровня — заполнить NetSwitches.xls: листы Options, OBJ.*, корректные значения OBJTYPENAME и IP-адресов.
   → DevStudio. Сеть и диагностика

2. Проверить модели OBJTYPE — для каждого OBJTYPENAME должна существовать соответствующая модель в библиотеке Diagnostic (SNMP или PING).
   → OBJTYPE для диагностики сетевых устройств

3. Открыть внутренний модуль NetDiagnostics — отфильтровать и выбрать целевые устройства из NetSwitches.xls.

4. Запустить внешний модуль NetDevices — передать выбранный набор на генерацию; при необходимости настроить параметры (HMI, NetDiag, SNMP-агент).
   → NetDevices — Генератор диагностики

5. Проверить результат — объекты в DevStudio, IOS-представления, при включённых опциях — иконки HMI и привязки NetDiag.

6. При необходимости — разобрать алгоритм по протоколу:

   • SNMP-коммутаторы → Обработка устройств SNMP
   • PING-устройства → Обработка устройств PING
   • Привязка сигналов → Привязка к NetDiag
   • Преобразование тегов → Функция GetPrjTag

Ключевой функционал внутреннего модуля

Внутренний модуль NetDiagnostics выполняет только подготовку и запуск:

• загрузка списка устройств из NetSwitches.xls;
• фильтрация и выбор целевых экземпляров;
• передача выбранного набора во внешний модуль NetDevices;
• отображение статуса запуска генерации.

Всё, что создаётся в DevStudio, IOS и HMI, описано во внешнем модуле NetDevices и в алгоритмических статьях:

• Обработка устройств SNMP
• Обработка устройств PING
• Привязка к NetDiag
• Функция GetPrjTag

Поддерживаемые типы коммутаторов (OBJTYPE SNMP)

Для генерации SNMP-диагностики в OBJTYPENAME указывается одна из моделей (пример идентификатора: TreiS304):

Производитель	Модель	Файл модели
TREI	S304	TreiS304
STEZ	3208-12G	Stez_3208_12G
STEZ	3208G-12GSFP v2	Stez_3208G_12GSFP_v2
STEZ	3308	Stez3308
STEZ	3216	Stez3216
STEZ	3208	Stez3208
STEZ	3000	Stez3000
STEZ	3108	Stez3108
ELTEX	MES3710P	Mes3710P
ELTEX	MES3300-24F	MES3300_24F
ELTEX	MES3348	MES3348
ELTEX	MES3300-24	MES3300_24

Для PING-диагностики используются NetDiag1 и NetDiag2.
