Unimod Pro 2. Конфигурирование OPC-сервера

← К списку руководств

Документ-основание

GA-VD-(00-00-000)-J-MU 6020.000.003 ревизия 01/12.07.2023

Для конфигурирования OPC-сервера, в общем случае нужно выполнить следующие действия:

в настройках (пункт меню «Инструменты» -> «Настройки» вкладка «Конфигуратор» установить галочку «Показывать OPC-сервера в дереве конфигурации»);

настроить параметры подключения к сервису конфигурирования OPC-сервера;

прочитать конфигурацию с OPC-сервера;

отредактировать базу абонентов;

загрузить конфигурацию в OPC-сервер.

Параметры подключения к OPC-серверу

Для того, чтобы добавить параметры подключения, необходимо вызвать контекстное меню для элемента «OPC-сервера» дерева конфигурации, и в появившемся меню выбрать пункт «Добавить OPC». В дереве конфигурации появится новый элемент «Новый OPC-сервер» и откроется форма редактирования параметров.

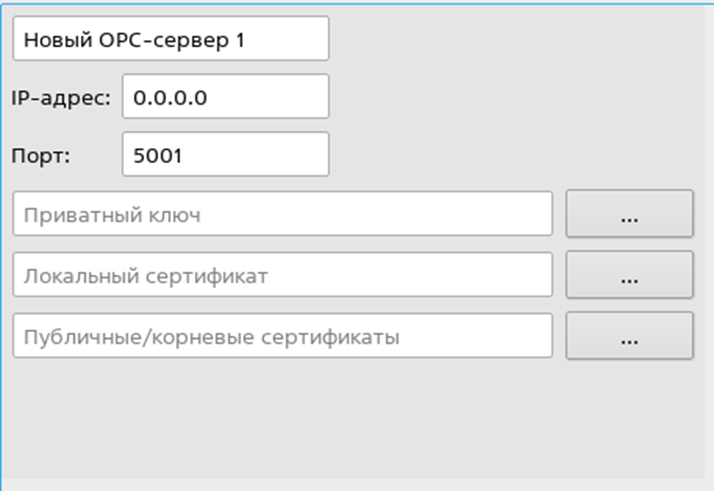

Рисунок 1 — Окно параметры подключения к OPC-серверу

В появившейся оконной форме нужно указать IP-адрес OPC-сервера, приватный (секретный) ключ клиента и сертификаты. Ключи и сертификаты располагаются в директории установки OPC-сервера (см. Руководство пользователя OPC-сервер), их необходимо скопировать в корневую директорию проектов Unimod PRO.

В случае необходимости отредактировать номер IP-порта.

Чтение конфигурации OPC-сервера

Для того, чтобы прочитать конфигурацию с OPC-сервера нужно выполнить из меню «Отладка» команду «Чтение конфигурации с OPC». После вызова данной команды откроется диалоговое окно, в котором нужно из выпадающего списка выбрать «OPC-сервер» и нажать кнопку «Загрузить». После чтения конфигурации и вывода диалогового окна об успешном выполнении операции в окне дерева конфигурации появится появятся элементы «База абонентов».

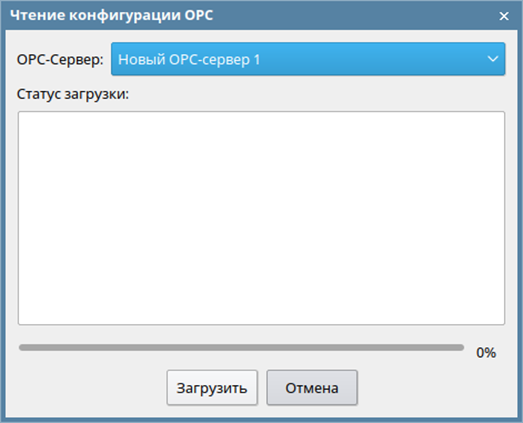

Рисунок 2 — Окно чтения конфигурации OPC-сервера

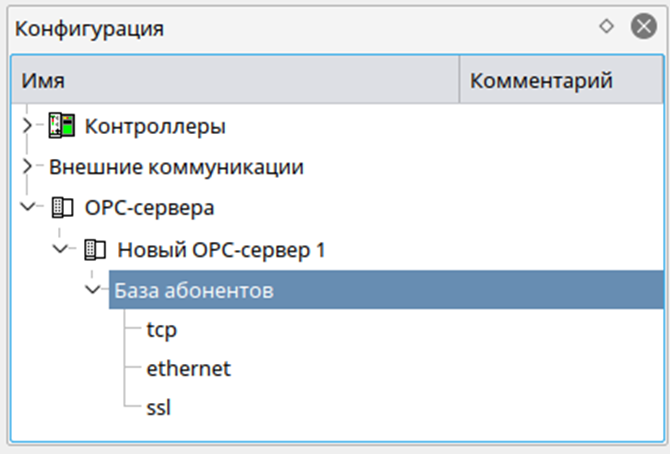

Рисунок 3 — База абонентов

База абонентов представляет собой дерево элементов с вложенностью «Тип транспорта» / «Подсеть» / «Абонент».

Используя контекстное меню для дочерних элементов «База абонентов» можно добавить подсети и абонентов. После того как база абонентов отредактирована, нужно сформировать конфигурационные файлы для загрузки в OPC-сервер, для чего нужно выполнить команду команда «Сборка» из меню «Сборка» или нажать кнопку «Сборка» на панели инструментов.

Рисунок 4 — Unimod Pro 2. Конфигурирование OPC-сервера

Загрузка конфигурации OPC-сервера

Для того, чтобы прочитать конфигурацию с OPC-сервера нужно выполнить из меню «Отладка» команду «Загрузка конфигурации в OPC». После вызова данной команды откроется диалоговое окно, в котором нужно из выпадающих списков выбрать «OPC-сервер», и «Абонент», а затем, нажать кнопку «Загрузить». По завершению загрузки конфигурационных файлов на сервер появится диалоговое окно со статусом выполнения операции.

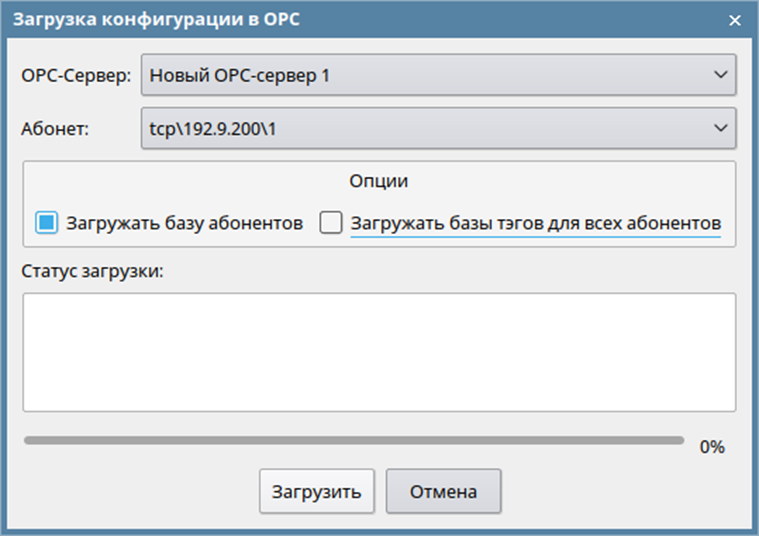

Рисунок 5 — Окно загрузки конфигурации на OPC-сервер
