HMI-Генератор мнемосхем

Данный материал описывает функционал внешнего модуля HMI-Генератор мнемосхем.

Ожидаемый результат: Пользователь ознакомлен с базовым функционалом модуля и способен самостоятельно пользоваться его функционалом.

Введение

Внешний модуль системы Uniplant Atomix, предназначенный для автоматизированной генерации мнемосхем в проекте Alpha.HMI на основе данных модели ПЛК и связанных моделей OBJTYPE. Создаёт структурированные мнемосхемы с привязанными символами, отражающими состояние оборудования.

Внешний вид модуля в Uniplant Atomix

Карточка внешнего модуля «HMI:Генератор мнемосхем» в Uniplant Atomix

Ключевые функции

• Автоматическое создание мнемосхем с именем {HmiTag}_tags для каждого уникального значения HmiTag, указанного в модели ПЛК.
• Генерация всех возможных символов (иконок) из листов HMI.* соответствующих моделей OBJTYPE.
• Присвоение параметров инициализации каждому символу на основе данных из модели ПЛК и шаблонов OBJTYPE.
• Поддержка работы без предварительного создания IOS-представлений — символы создаются, но без привязки; привязка выполняется позже через HMI Менеджер.

Дополнительные возможности:

• Работает с любыми типами объектов, у которых есть листы HMI.* в OBJTYPE.
• Поддерживает многократный запуск — при повторном запуске перезаписывает существующие мнемосхемы, если это требуется.
• Интегрируется с HMI Менеджером для ручной или автоматической привязки символов к тегам DevStudio.

Исходные данные

• Модель ПЛК (JSC\Usr\Prj\Conf\Models\PLC\Logic\{Имя_ПЛК}.xlsx), содержащая:
  • Листы OBJ.* с указанием TAG, OBJTYPENAME, Template, HmiTag.
• Модели OBJTYPE (JSC\Conf\Models\ObjTypes\{Имя_Типа}.xls), содержащие:
  • Листы HMI.*, описывающие доступные символы и их параметры инициализации.
• Настройки проекта HMI, заданные в SettingManager (выбор целевого проекта HMI).

Требования к запуску

• Должны быть сформированы объекты в alpha.DevStudio (включая представления на уровне IOS — рекомендуется, но не обязательно).
• Запуск возможен как из внешнего модуля, так и через опцию «Генерация мнемосхем HMI» в интерфейсе конфигуратора ПЛК.

Интерфейс модуля

Модуль интегрирован в интерфейс конфигуратора Uniplant Atomix и доступен после выбора конкретного ПЛК. Визуально представлен иконкой с надписью «HMI: Генератор мнемосхем» и кнопками запуска/останова.

Рисунок 1 - “Интерфейс модуля HMI: Генератор мнемосхем”

Пример выбора опции ПЛК: Генератор мнемосхем HMI в интерфейсе конфигуратора Uniplant Atomix

Рисунок 2 - “Опция ПЛК: Генератор мнемосхем HMI”

Важно

Если в DevStudio ещё не созданы IOS-представления для объектов, то символы на мнемосхемах будут сгенерированы, но без привязки к реальным тегам. Для последующей привязки используйте HMI Менеджер.

При попытке привязать символ к несуществующему объекту в DevStudio, в логе модуля выдается предупреждение:

Рисунок 3 - “Лог-сообщение: Элемент ‘PO-85-020-JF01-CA1004-1A1’ не найден в проекте DevStudio”

Это информационное сообщение — оно не блокирует работу модуля, но требует внимания разработчика.

Алгоритм работы

1. Анализирует модель ПЛК и извлекает все строки с OBJ.*, содержащие HmiTag.
2. Для каждого OBJTYPENAME загружает соответствующую модель OBJTYPE.
3. Считывает все листы HMI.* из модели OBJTYPE — они содержат описание доступных символов и их параметров инициализации.
4. Формирует список уникальных значений HmiTag.
5. Для каждого HmiTag создаёт мнемосхему с именем {HmiTag}_tags.
6. Размещает на мнемосхеме все символы, соответствующие типу объекта, с подстановкой значений из модели ПЛК (например, TAG, parentDescr, EqtDescr).
7. Сохраняет результат в проект HMI, указанный в настройках Uniplant Atomix.

Детализация режима HmiTagsCreator (HMI/TagScreensCreator)

HMI: Генератор мнемосхем выполняется классом HmiTagsCreator и формирует/обновляет мнемосхемы *_tags по данным HmiData выбранных техобъектов.

Ключевое правило сохранения

Проект HMI сохраняется только при завершении модуля без исключений. Если во время выполнения возникает исключение, изменения мнемосхем не сохраняются.

Что попадает в обработку

1. Перед запуском должна быть включена хотя бы одна настройка:

• Создавать мнемосхемы Diagnostic;
• Создавать мнемосхемы DevStMbDevice;
• Создавать мнемосхемы ПЛК.

Если все три настройки выключены, модуль завершается с ошибкой: «Не выбрано ни одного элемента для обработки».

2. По включённым настройкам загружаются наборы инстансов:

• Diagnostic — LoadAndGetUpdatedNetSwitches;
• DevStMbDevice — LoadAndGetUpdatedDsModbusDevices;
• ПЛК — LoadOnlyPlc.

3. Если не загружен ни один объект, модуль завершается с ошибкой: «Не удалось загрузить указанные в настройках объекты».

Подготовка проекта

1. Открывается проект DevStudio (Solution/Project) выбранного техобъекта, создаются AxmlHlp и Api.

2. По пути HMI из конфигурации (Parser.Config.HmiDirectory) и имени ПЛК открывается HmiProject.

3. Проверяется/находится список файлов Object Type (CheckOrFindObjectTypeFiles).

Как обрабатывается один инстанс

1. Если у инстанса нет HmiData, в лог пишется info-сообщение, и инстанс пропускается.

2. Для каждой записи HmiData:

• если отсутствует MnemoName, запись пропускается с ошибкой в логе;
• в значениях HmiData резолвятся подстановки переменных по AdditionData инстанса;
• в HmiProject ищется или создаётся мнемосхема с именем MnemoName;
• в мнемосхеме ищется или создаётся текстовый контейнер с именем, равным InstanceName;
• в свойство Text контейнера записывается InstanceName;
• внутри контейнера создаётся вложенный объект:
  • имя: <InstanceName>_<ViewName>;
  • тип: из HmiData;
  • Description: ViewName;
  • DisplayName: <InstanceName>_<ViewName>;
  • применяются параметры из HmiData (ApplyHmiOptions).

3. Для каждой обработанной мнемосхемы в лог пишется сообщение: «Мнемосхема ’…’ обновлена или создана».

Сохранение результата

При завершении без исключений:

• вложенные объекты раскладываются по позициям (PlaceAllMnemosInnerObjects);
• мнемосхемы сохраняются на диск (SaveAllMnemos);
• созданные/обновлённые мнемосхемы добавляются в проект HMI;
• эти же мнемосхемы помечаются как скрытые (AddMnemosToHidden).

При исключении в лог пишется сообщение: «Проект HMI не был сохранен так как возникла ошибка во время работы модуля», и сохранение не выполняется.

Настройки режима

• Создавать мнемосхемы Diagnostic — генерация по объектам диагностики (по умолчанию выключено).
• Создавать мнемосхемы DevStMbDevice — генерация по Modbus-устройствам DevStudio (по умолчанию выключено).
• Создавать мнемосхемы ПЛК — генерация по объектам ПЛК (по умолчанию выключено).

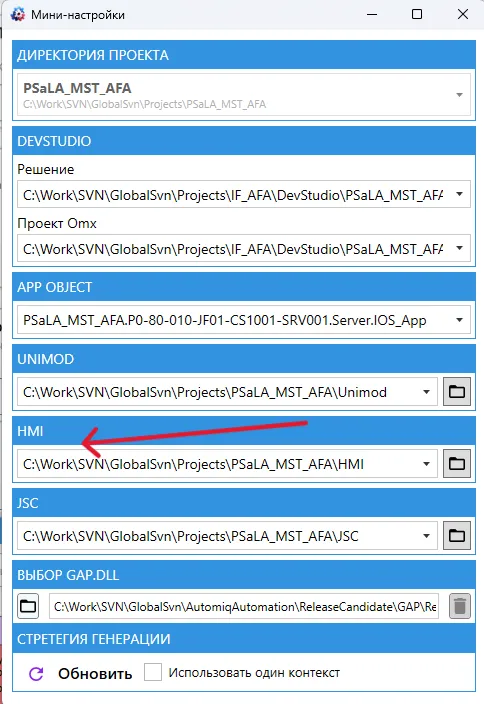

Рисунок 4 - “Ссылка на расположение проекта HMI”

Пример сгенерированных мнемосхем в Alpha.HMI

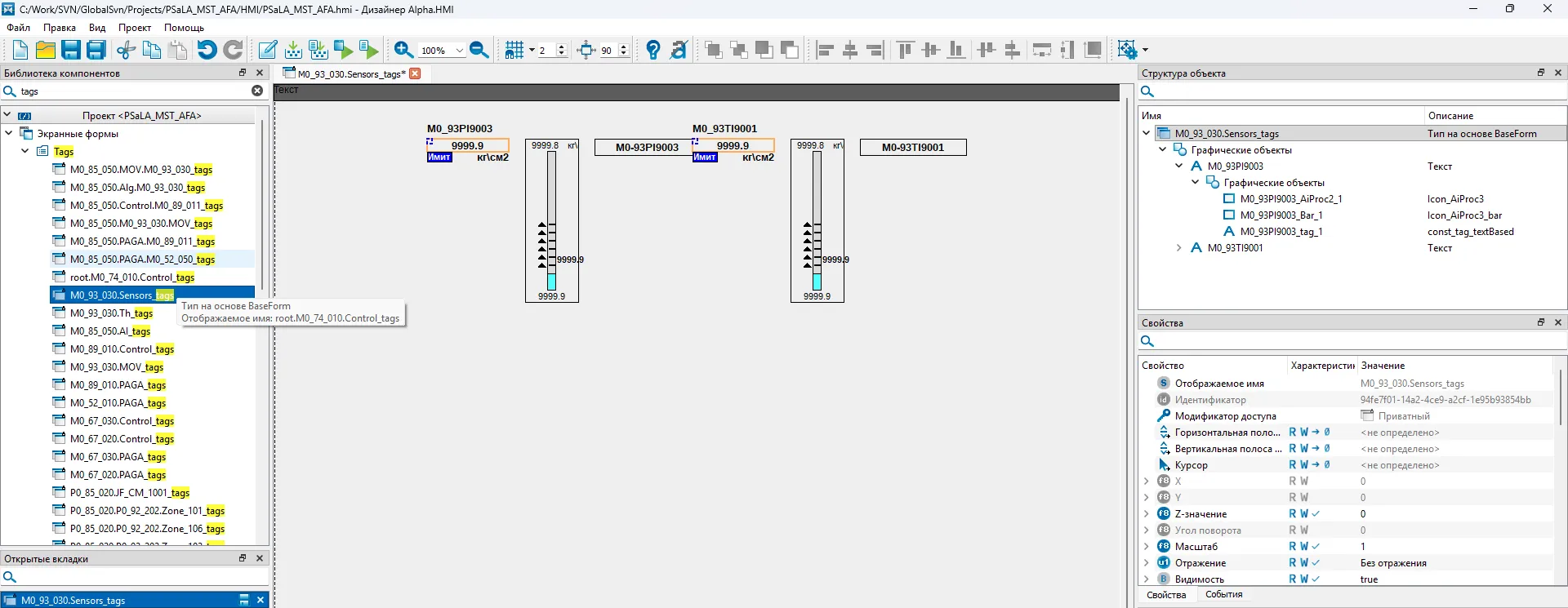

На рисунке ниже показан проект Alpha.HMI, открытый в дизайнере. Проект содержит множество мнемосхем, сгенерированных внешним модулем HMI: Генератор мнемосхем. Каждая мнемосхема имеет имя формата {HmiTag}_tags и содержит набор графических элементов, соответствующих экземплярам объектов из модели ПЛК.

Рисунок 5 - “Пример сгенерированных мнемосхем в Alpha.HMI”

Связанный модуль

• HMI Менеджер — проверка, фильтрация и донастройка/перепривязка элементов на мнемосхемах после генерации.
