Каталог JSC

На этой странице дано общее определение глобального уровня каталога JSC и ссылка на подробное описание. Далее описано содержимое локального уровня (JSC\Usr\Prj\) — данные конкретного проекта. Контекст: Содержимое типового каталога проекта, Каталог Projects.

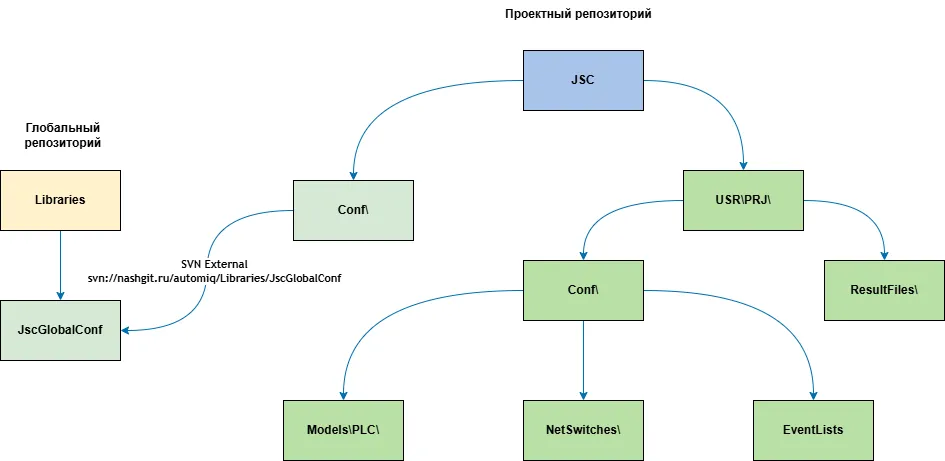

Диаграмма связей каталога Conf с глобальным репозиторием

Рисунок 1 — Диаграмма связей каталога Conf с глобальным репозиторием

Глобальный уровень (JSC\Conf)

Каталог JSC разделён на два уровня: глобальный (JSC\Conf\) и локальный (JSC\Usr\Prj\). Каталог JSC\Conf является ссылкой (SVN External) на репозиторий svn://nashgit.ru/automiq/Libraries/JscGlobalConf. Подробное описание глобального уровня, ключевых подкаталогов, типов моделей, OBJTYPE и библиотек см. в разделе JSC. Общие сведения и модели.

Локальный уровень (JSC\Usr\Prj)

DirectoryJSC/
- DirectoryUSR/
  - DirectoryPRJ/
    DirectoryConf/
    DirectoryModels/
    DirectoryPLC/
    DirectoryLogic/
    …
    DirectoryDsModbusDevices/
    …
    DirectoryDevStudioDevs/
    DirectoryModbus/
    …
    DirectoryEventList/
    …
    DirectoryNetSwitche/
    …
    DirectoryResultFiles/
    …

Рисунок 2 — Структура локального уровня каталога JSC (USR\PRJ)

Ключевые подкаталоги локального уровня

Каталог	Назначение
`JSC\Usr\Prj\Conf\Models\PLC\Logic\`	Модели ПЛК — `.xlsx` с конфигурацией контроллеров
`JSC\Usr\Prj\Conf\DevStudioDevs\Modbus\`	ModbusDeviceList.xlsx — список Modbus-устройств для alpha.DevStudio
`JSC\Usr\Prj\Conf\EventList\`	EventLists.xls — структура событий
`JSC\Usr\Prj\Conf\NetSwitche\`	NetSwitches.xls — описание коммутаторов и диагностики
`JSC\Usr\Prj\Conf\Models\DsModbusDevices\`	Модели устройств с картами Modbus для проекта DevStudio

Результаты генерации

Результаты генерации сохраняются в JSC\Usr\Prj\ResultFiles\:

Dictionary.csv — для импорта в Unimod 2 (шаблоны FBD)
ST/FBD-файлы — привязка Modbus и логика ПСС
Файлы конфигурации FireSec (.FSc)
