Листы HMI.*

Листы с префиксом HMI.* задают параметры инициализации символов на мнемосхемах Alpha.HMI (библиотека типовых DCS_ESD_lib).

Связь с шаблоном типового блока определяется на листе-шаблоне: там указывается, какие листы HMI.* относятся к данной модификации OBJTYPE.

Состав листа

Элемент	Назначение
HmiType	Тип символа в Alpha.HMI (иконка из библиотеки DCS_ESD_lib)
OptionName	Имя параметра инициализации символа
Comment	Подпись параметра в конфигураторе
OptionType	Способ инициализации: `ref` (ссылка) или `value` (значение/выражение)
ApplyOptions	Значение: константа, внешняя переменная в `[квадратных скобках]` или вызов GAP в `<script …/>`
Строки d	Строчная запись параметров: `OptionName`, `Comment`, `OptionType`, `ApplyOptions`

Правила внешних переменных и GAP: Правила заполнения Excel-файлов, каталог функций GAP.

Переменные шаблона

На листе-шаблоне переменные задаются строками $ | VQ | \{имя\} | \{значение\} (например HmiIcon → Icon_Name). После выбора листов HMI.* для шаблона во всех ячейках выбранных листов выполняется подстановка [имя]:

если на листе-шаблоне есть $ | VQ | имя | значение — подставляется значение;
иначе [имя] остаётся как внешняя переменная.

Область действия — текущий лист-шаблон и связанные с ним листы HMI.*.

Пример листа HMI.PID

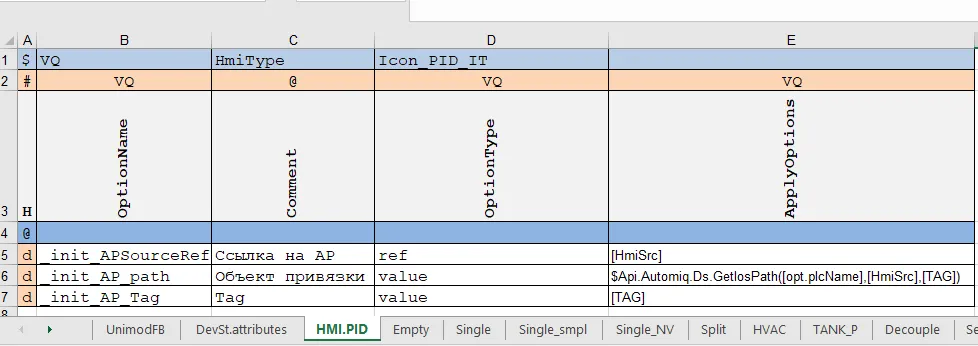

Вверху листа задаётся HmiType; ниже — таблица параметров инициализации (OptionName, Comment, OptionType, ApplyOptions) со строками d:

Пример листа HMI.PID

Рис. — HMI.PID.

Переменная / OptionName	Значение	Комментарий
`HmiType`	`Icon_PID_IT`	тип символа Alpha.HMI
_init_APSourceRef	[HmiSrc]	Ссылка на AP
_init_AP_path	$Api.Automiq.Ds.GetIosPath([opt.plcName],[HmiSrc],[TAG])	Объект привязки
_init_AP_Tag	[TAG]	Tag
