Генерация глобального словаря Unimod

Данный материал описывает процесс генерации глобального словаря для среды программирования ПЛК Unimod PRO 2.

Сводка

Исходные данные	Листы OBJ.* модели ПЛК; шаблоны каналов в OBJTYPE; PlcOptions (opt.*StartAddr для Modbus)
Как запустить	Опция «Генерация глоб. словаря Unimod» в окне работы или «Запустить всё»
Результаты генерации	Unimod\Dictionary.csv в каталоге проекта ПЛК
Как посмотреть	Открыть файл Dictionary.csv; Результат сборки
Как импортировать	Копирование словаря в Unimod — до импорта Modbus и FBD/ST

Порядок шагов — в пути от модели к результатам.

Введение

Функция “Генерация глоб. словаря Unimod” — это ключевой этап в процессе автоматизированной подготовки проекта для среды программирования ПЛК ТРЕЙ — Unimod PRO 2. Она создает файл Dictionary.csv, который служит основой для импорта всех объектов (функциональных блоков, переменных) в проект Unimod 2.

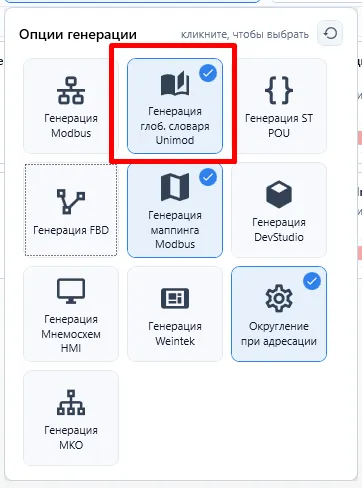

Рисунок 1 — Опция «Генерация глоб. словаря Unimod»

Назначение и содержимое глобального словаря

Глобальный словарь — это таблица, содержащая описание всех экземпляров объектов, которые должны быть созданы в проекте Unimod 2. Он включает:

• Экземпляры функциональных блоков (FB): Например, AiProc3, Mot2c4s, SpotDetector_1_PLC. Каждый экземпляр имеет уникальное имя (TAG) и настройки каналов (входы/выходы).
• Переменные простых типов: Булевские, целые, вещественные переменные, используемые для диагностики, управления или обмена данными (например, Invalid, Status, OutCommand).

Пример структуры словаря

• Имя: L03_85_012_FA_BR_008 — уникальный тег экземпляра FB.
• Тип: FB_IZ_0 — тип функционального блока.
• Значение: false — начальное значение (для булевых).
• Адрес modbus: Input register : 00256 — адрес регистра Modbus (если используется).
• Комментарий: “Изолатор шлейфа” — описание объекта для пользователя.

Описание полей глобального словаря

Файл Dictionary.csv соответствует формату, описанному в официальной документации Unimod 2. Ниже приведено уточнённое описание ключевых столбцов:

Описание столбцов файла импорта глобального словаря

Файл импорта глобального словаря в проект Unimod 2 представляет собой .csv файл. Он содержит описание всех экземпляров объектов (функциональных блоков, переменных) и их атрибутов.

Структура файла

Каждая строка файла описывает один объект или канал. Столбцы разделены точкой с запятой (;).

Столбцы настройки каналов, влияющие на формирование глобального словаря:

Столбец	Название	Описание
Name	Имя	Уникальный идентификатор переменной или экземпляра функционального блока (тег). Должен соответствовать правилам именования Unimod (латиница, без пробелов и специальных символов, кроме _).
Type	Тип	Тип данных переменной. Может быть простым типом (B, I, R и др.).
ADDR_MOD	Адрес модуля / Индексы для массива	Адрес регистра Modbus (если используется) или индексы для массива. Формат: <Тип регистра>: <адрес>.
Library	Библиотека	Заполняется автоматически на основании того, какие FB Unimod используются (см. ниже про лист template)
Length	Длина	Заполняется автоматически на основании того, какие FB Unimod используются (см. ниже про лист template)
Value	Значение	Начальное значение переменной. Для булевых — true/false, для числовых — число.
Attribute	Чтение / запись	R, RW
FRD	Фильтр дребезга	Параметр фильтрации дребезга сигнала.
Save	Хранение	Указывает, должен ли канал сохраняться при перезагрузке.
Access	Доступ	Настройка доступа к каналу (например, только для чтения).
MOD_BUS_type	Modbus тип	Указывает тип регистра Modbus (DI, COIL, IR, HR).
MOD_BUS	Modbus адрес	Адрес регистра Modbus (если используется).
EDU	Един.изм.	Единицы измерения (например, °C, %, мА).
Cold_start	Холодный старт	Указывает, должен ли канал инициализироваться при холодном старте.
Index	Индекс	Индекс элемента в массиве (если переменная является массивом).
Is_Ar	Архивация	Указывает, должен ли канал архивироваться.
Ar_count	Счётчик архива	Количество записей в архиве.
Ar_period	Период архивации	Периодичность записи в архив (в секундах).
Ar_filter	Фильтр архивации	Фильтр дребезга для архивации.
AlphaServerName	Имя в Alpha.Server	Путь тега для карты адресов протокола UNET и привязки к alpha.DevStudio — см. ниже. Не связан с адресацией Modbus Slave.
Comment	Комментарий	Произвольный текст, описывающий назначение переменной. Отображается в интерфейсе Unimod 2 и может использоваться для пояснений при отладке.
AlphaCategory	DevStudio категория	Категория данных, используемая alpha.DevStudio. Определяет поведение тега (логирование, архивация, сигнализация).

Note

При ручном заполнении адресов Modbus соблюдайте последовательность и диапазон адресов, чтобы избежать конфликтов. В большинстве случаев рекомендуется использовать автоматическую генерацию адресов через конфигуратор Uniplant Atomix.

Формирование столбца AlphaServerName (протокол UNET)

Столбец AlphaServerName заполняется при «Генерации глоб. словаря Unimod» и используется для автоматической генерации карты адресов протокола UNET в системе Альфа Сервер и для переноса unet.xml в проект alpha.DevStudio. Это поле содержит полный путь к тегу в иерархии DevStudio; к расчёту адресов Modbus Slave оно не относится — адреса Modbus см. Алгоритм присвоения адресов Modbus и Расчёт адресов Modbus Slave.

Источник данных

Значение в столбце AlphaServerName формируется на основе трёх ключевых полей из модели ПЛК (лист OBJ.*):

Столбец	Название	Описание
PathDevStudio	Путь к объекту в DevStudio	Полный путь в иерархии alpha.DevStudio: root.[Имя_ПЛК].[Группа].[Зона].[Помещение]. Например: root.P0_80_010.JF_CA_1001.Valve.Room_139.
TAG	Уникальный идентификатор экземпляра	Имя экземпляра в модели ПЛК (например, P0_80_010_FA_BTH_047). Должно соответствовать правилам именования Unimod.
DevStudioName	Имя в DevStudio	Путь к каналу внутри объекта в alpha.DevStudio. Если не заполнено, AlphaServerName остаётся пустым и канал не попадает в карту адресов UNET.

Важно

DevStudioName — не просто имя объекта, а полный путь внутри объекта, включая вложенные структуры (сокеты). Например, AFA_Struct_Input.CommFailure означает канал CommFailure в структуре AFA_Struct_Input экземпляра с тегом TAG.

Пример

В модели ПЛК (P0-80-010-JF01-CA1001.xlsx) на листе OBJ.TechObject:

PathDevStudio	TAG	DevStudioName
root.P0_80_010.JF_CA_1001.Valve.Room_139	P0_80_010_FA_BTH_047	AFA_Struct_Input.CommFailure

В словаре и в карте UNET для DevStudio канал получит имя:

root.P0_80_010.JF_CA_1001.Valve.Room_139.P0_80_010_FA_BTH_047.AFA_Struct_Input.CommFailure

Правила формирования

• Формат: [PathDevStudio].[TAG].[DevStudioName]
• Соединение: части пути соединяются точкой (.), без пробелов.
• Назначение: привязка канала к объекту в DevStudio для работы по протоколу UNET; перенос — пункт «Копирование unet.xml в DevStudio» в результатах генерации.

Tip

При создании новых моделей проверяйте корректность PathDevStudio, TAG и DevStudioName, чтобы избежать ошибок при интеграции с Альфа Сервером.

Процесс генерации

При активации опции “Генерация глоб. словаря Unimod” конфигуратор Uniplant Atomix выполняет следующие действия:

1. Сбор данных из моделей верхнего уровня
   Система читает листы OBJ.* в модели ПЛК (например, P0-80-010-JF01-CA1001.xlsx). Для каждого экземпляра объекта определяется:

   • Имя типа (OBJTYPENAME).
   • Шаблон (Template).
   • Уникальный тег (TAG).
   • Настройки каналов и параметров.

2. Обработка базовых моделей (OBJTYPE)
   Для каждого найденного OBJTYPE (например, AiProc3.xls) система загружает его описание и подставляет значения из модели ПЛК. Это позволяет сформировать полную структуру экземпляра, включая все входы, выходы и внутренние переменные.

3. Расчёт адресов Modbus (при включённых опциях «Генерация маппинга Modbus» и/или «Округление при адресации»)
   Адреса регистров рассчитываются по модели ПЛК и шаблонам OBJTYPE. Подробнее — в Алгоритм присвоения адресов Modbus и Расчёт адресов Modbus Slave.

4. Сохранение результата
   Файл Dictionary.csv записывается в каталог проекта Unimod текущего ПЛК (путь из UnimodFolder в PlcOptions). В логе источник Unimod2 фиксирует создание и сохранение словаря.

5. Импорт в Unimod 2
   После генерации используйте пункт «Копирование словаря в Unimod» в меню Unimod. Импорт словаря выполняют до импорта Modbus и импорта FBD/ST.
