Модель ПЛК листы MKO.

Листы MKO.*

Расположение модели ПЛК: JSC\Usr\Prj\Conf\Models\PLC\Logic\{…}\{Имя_ПЛК}.xlsx

Листы с префиксом MKO. описывают межконтроллерный обмен (МКО) между ПЛК проекта в среде Unimod 2. По данным этих листов конфигуратор Uniplant Atomix формирует записи МКО, данные глобального словаря и ST-фрагменты привязки.

Опция генерации

Для выполнения генерации МКО включите опцию «Генерация МКО» в окне работы с ПЛК.

Поддерживаемые типы связей

В текущей реализации тип связи МКО определяется не колонкой, а именем Excel-листа. Поддерживаются листы:

Лист	Тип связи МКО	Тип диагностической структуры в глобальном словаре
MKO.EthernetRes	EthernetRes	MKO_DIAG
MKO.STNet	STNet	STNET_DIAG

Если в модели ПЛК указан другой лист с префиксом MKO., конфигуратор выдаст ошибку о неподдерживаемом типе связи — такой лист не будет обработан.

Колонка ConnectionType

Колонку ConnectionType на листе добавлять не нужно: это служебное значение конфигуратор выставляет сам по имени листа.

Что создаётся по данным МКО

По строкам листов MKO.EthernetRes и MKO.STNet формируются:

• записи МКО для импорта в configuration.json Unimod (см. результаты генерации Unimod);
• данные для генерации глобального словаря;
• ST-фрагменты МКО — если для связи заданы файл и лист карты (колонки IGM и Maps).

Если у инстанса не заполнены IGM и Maps, запись МКО всё равно может быть использована для импорта конфигурации. ST для такой связи создан не будет.

Организация данных в Excel

Файл модели ПЛК

Листы MKO.EthernetRes / MKO.STNet в файле модели ПЛК задают для каждой строки с маркером d:

Параметр	Колонка	Описание
Номер связи	num	Порядковый номер инстанса МКО.
Направление	inOut	Направление обмена (например, Вход).
Имя массива	dataVarName	Имя структуры данных МКО в Unimod.
Тип массива	dataVarType	Тип элементов массива (например, Bool). Обязателен, если карта не используется.
Размер массива	dataVarSize	Число элементов массива. Обязателен, если карта не используется.
Диагностика	diagVarName	Имя диагностической структуры; рекомендуется заполнять всегда.
UDP-обмен	port, ipAddress1…ipAddress4	Порт и до четырёх IP-адресов удалённых узлов. Октеты задаются в колонках ipAddressN_1 … ipAddressN_4; итоговый адрес — формулой в колонке ipAddressN.
Параметры ST-NET (MKO.STNet)	EPI, Max_EPI_Error, Ping_Interval_EPI_Multiplier и др.	Параметры протокола ST-NET; только для листа MKO.STNet — см. лист MKO.STNet.
Параметры Ethernet-res (MKO.EthernetRes)	timeout, ackTo, sndPause	Таймауты UDP-обмена; только для листа MKO.EthernetRes — см. лист MKO.EthernetRes.
Карта привязок	IGM, Maps	Путь к внешнему файлу карты и имя листа в нём (см. ниже).

Маркеры строк — по правилам Excel (h, d, @).

Колонки IGM и Maps

Рисунок — колонки IGM (путь к файлу карты) и Maps (лист в файле)

Колонка	Заголовок	Описание
IGM	%LocalPath%\Conf\Models\PLC\MKO\$S.xlsx	Путь к внешнему файлу с картами привязок. В строках данных подставляется [opt.plcName]-MKO → например, P0-80-010-JF01-LP1001-1A1-MKO.xlsx в каталоге JSC\Usr\Prj\Conf\Models\PLC\MKO\.
Maps	Maps	Имя листа в файле карты. В строках данных — [dataVarName]: лист совпадает со значением колонки dataVarName (например, MKO_P0_80_010_CA1001).

Конструкция IGM подключает файл, содержащий данные для генерации ST-секций с привязками к элементам массива. Общие принципы подстановок IGM — в листах шаблонов Unimod FB и служебных символах.

Внешний файл карты МКО

Путь по умолчанию:

JSC\Usr\Prj\Conf\Models\PLC\MKO\{opt.plcName}-MKO.xlsx

Внешний файл карты МКО нужен только для:

• генерации ST;
• уточнения типа и размера массива при подготовке глобального словаря.

Если файл карты не используется, для глобального словаря должны быть явно заданы dataVarType и dataVarSize на листе MKO.

В файле — отдельный лист на каждую связь (имя листа = dataVarName). На листе задаются привязки элементов массива, колонка Type (при необходимости), arrNum, TAG и пары IGM.POU* / PouName* для JSM-файлов привязки.

Результаты генерации ST сохраняются в каталоге Unimod проекта ПЛК (файлы вида MKO_FROM_*.txt, импорт — через меню Unimod).

Валидация инстансов МКО

Порядок обработки инстансов MKO включает обязательную валидацию исходных данных. Инстанс МКО исключается из генерации, если:

• обнаружены дубликаты dataVarName;
• обнаружены дубликаты diagVarName (если поле заполнено);
• обнаружены дубликаты num;
• обнаружен конфликт адресов обмена: совпадение одной и той же пары IP-адрес:порт у разных инстансов МКО;
• заполнено только одно из полей IGM или Maps;
• не найден файл карты, указанный в IGM;
• не найден лист карты, указанный в Maps.

Правила для diagVarName

Поле diagVarName рекомендуется заполнять всегда. Если оно пустое, диагностическая структура в глобальный словарь не попадёт. На практике это приводит к ошибке компиляции Unimod вида «не задана диагностическая структура МКО».

Правила для ST-генерации

Для генерации ST обязательны обе колонки:

• IGM — путь к файлу карты;
• Maps — имя листа в файле карты.

Проверки строк карты

Если на листе карты есть колонка TAG, конфигуратор проверяет, существует ли в ПЛК объект с таким TAG. Если объект не найден, строка карты пропускается и в ST не попадает.

Также строка карты пропускается, если:

• не заполнен arrNum;
• arrNum не является числом;
• arrNum дублируется на том же листе.

Это не блокирует всю связь целиком: пропускается только проблемная строка карты.

Проверки JSM на листе карты

Для генерации ST должны быть корректно заданы данные подключения JSM на листе карты:

• должны быть заполнены IGM.POU* и PouName*;
• путь к JSM не должен быть пустым;
• файл JSM должен существовать;
• содержимое JSM после подстановок не должно быть пустым.

Если одно из этих условий не выполнено, соответствующий ST-фрагмент не создаётся. Если по связи MKO не удалось сформировать ни одного ST-фрагмента, конфигуратор выводит итоговое предупреждение с перечислением причин.

Тип и размер для глобального словаря

Основная переменная МКО

• если подключён файл карты и на листе карты заполнена колонка Type, тип для глобального словаря берётся оттуда;
• если карта не используется или тип на карте не задан, используется dataVarType с листа MKO.

Размер массива

• если заполнен dataVarSize, используется он;
• если dataVarSize не заполнен, но есть карта, размер массива для словаря вычисляется по максимальному arrNum на листе карты.

Лист MKO.EthernetRes

Лист MKO.EthernetRes задаёт связи МКО типа EthernetRes (в Unimod отображаются как Ethernet-res). Для диагностической структуры в глобальном словаре используется тип MKO_DIAG.

Общие колонки (num, inOut, dataVarName, diagVarName, port, ipAddress1…ipAddress4, IGM, Maps и др.) совпадают с листом MKO.STNet. Дополнительно на листе MKO.EthernetRes задаются параметры UDP-обмена — они попадают в конфигурацию связи при импорте в Unimod.

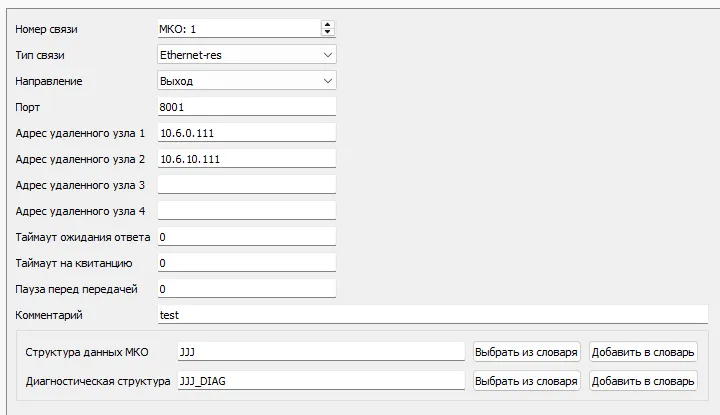

Рисунок — окно «Контроллеры и коммуникации» в Unimod после импорта связи EthernetRes

Соответствие колонок Excel и полей Unimod

Колонка на листе MKO.EthernetRes	Поле в Unimod	Пример	Примечание
(имя листа)	Тип связи	Ethernet-res	Тип задаётся именем листа; колонку ConnectionType не добавляют.
num	Номер связи	1	В Unimod отображается как «МКО: n».
inOut	Направление	Выход	Направление обмена.
port	Порт	8001	UDP-порт связи.
ipAddress1 … ipAddress4	Адрес удалённого узла 1 … 4	10.6.0.111, 10.6.10.111	До четырёх адресов; незаполненные узлы остаются пустыми.
timeout	Таймаут ожидания ответа	0	Таймаут ожидания ответа, мс.
ackTo	Таймаут на квитанцию	0	Таймаут на квитанцию, мс.
sndPause	Пауза перед передачей	0	Пауза перед передачей, мс.
comment	Комментарий	test	Произвольный комментарий к связи.
dataVarName	Структура данных МКО	JJJ	Имя массива/структуры обмена в словаре Unimod.
diagVarName	Диагностическая структура	JJJ_DIAG	Рекомендуется заполнять всегда (см. правила для diagVarName).

Отличие от MKO.STNet

На листе MKO.EthernetRes используются параметры UDP-обмена (timeout, ackTo, sndPause). На листе MKO.STNet вместо них задаётся набор параметров ST-NET — см. лист MKO.STNet.

Пример (модель P0-80-010-JF01-LP1001-1A1)

Фрагмент листа MKO.EthernetRes (связи «Вход»):

num	dataVarName	dataVarSize	port	ipAddress1	comment
1	MKO_P0_80_010_CA1001	318	8013	10.6.0.111	Св. P0-80-010 (кор 1 блок)
2	MKO_P0_80_010_CA1002	211	8015	10.6.0.117	Св. P0-80-010 (кор 2 блок)
3	MKO_P0_80_030	361	8005	10.6.0.83	Св. P0-80-030 (ТСБ)

Для каждой строки файл карты: JSC\Usr\Prj\Conf\Models\PLC\MKO\{opt.plcName}-MKO.xlsx, лист — по dataVarName.

Лист MKO.STNet

Лист MKO.STNet задаёт связи МКО типа STNet (в Unimod отображаются как ST-NET(S)). Для диагностической структуры в глобальном словаре используется тип STNET_DIAG.

Общие колонки (num, inOut, dataVarName, diagVarName, port, ipAddress1…ipAddress4, IGM, Maps и др.) совпадают с листом MKO.EthernetRes. Дополнительно на листе MKO.STNet задаются параметры протокола ST-NET — они попадают в конфигурацию связи при импорте в Unimod.

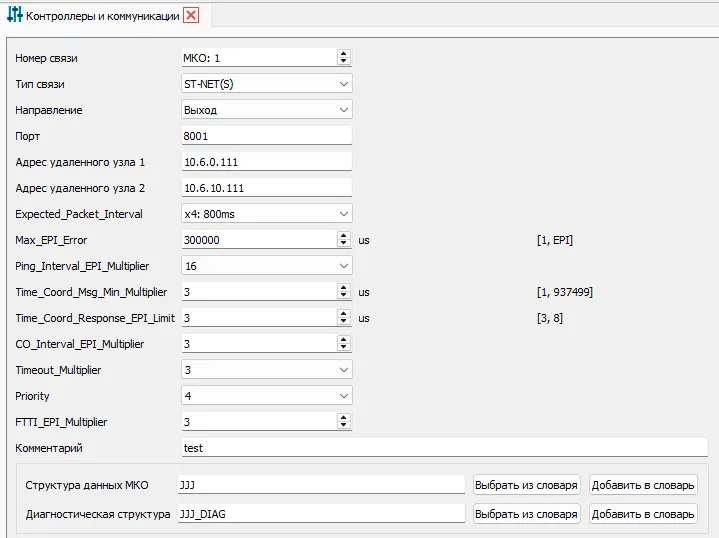

Рисунок — окно «Контроллеры и коммуникации» в Unimod после импорта связи STNet

Соответствие колонок Excel и полей Unimod

Колонка на листе MKO.STNet	Поле в Unimod	Пример	Примечание
(имя листа)	Тип связи	ST-NET(S)	Тип задаётся именем листа; колонку ConnectionType не добавляют.
num	Номер связи	1	В Unimod отображается как «МКО: n».
inOut	Направление	Выход	Направление обмена.
port	Порт	8001	UDP-порт связи.
ipAddress1 … ipAddress4	Адрес удалённого узла 1 … 4	10.6.0.111, 10.6.10.111	До четырёх адресов удалённых узлов.
EPI	Expected_Packet_Interval	x4:800ms	Интервал ожидаемого пакета.
Max_EPI_Error	Max_EPI_Error	300000	Мкс; в Unimod допустимый диапазон [1, EPI].
Ping_Interval_EPI_Multiplier	Ping_Interval_EPI_Multiplier	16	См. допустимые значения.
Time_Coord_Msg_Min_Multiplier	Time_Coord_Msg_Min_Multiplier	3	В Unimod диапазон [1, 937499].
Time_Coord_Response_EPI_Limit	Time_Coord_Response_EPI_Limit	3	В Unimod диапазон [3, 8].
CO_Interval_EPI_Multiplier	CO_Interval_EPI_Multiplier	3	Множитель интервала CO.
Timeout_Multiplier	Timeout_Multiplier	3	См. допустимые значения.
Priority	Priority	4	См. допустимые значения.
FTTI_EPI_Multiplier	FTTI_EPI_Multiplier	3	Множитель FTTI относительно EPI.
comment	Комментарий	test	Произвольный комментарий к связи.
dataVarName	Структура данных МКО	JJJ	Имя массива/структуры обмена в словаре Unimod.
diagVarName	Диагностическая структура	JJJ_DIAG	Рекомендуется заполнять всегда (см. правила для diagVarName).

Отличие от MKO.EthernetRes

На листе MKO.STNet используются параметры протокола ST-NET из таблицы выше. На листе MKO.EthernetRes вместо них задаются timeout, ackTo, sndPause — см. лист MKO.EthernetRes.

Проверки для MKO.STNet

Для связей STNet конфигуратор Uniplant Atomix дополнительно проверяет допустимые значения параметров:

Параметр	Допустимые значения
EPI	x1:200ms, x2:400ms, x3:600ms, x4:800ms
Timeout_Multiplier	1, 2, 3
Priority	1, 2, 3, 4
Ping_Interval_EPI_Multiplier	16, 32, 64, 128, 256, 512

Если значение указано неверно, конфигуратор выдаёт предупреждение. Для импорта в конфигурацию такое значение будет очищено.

Остальные параметры ST-NET (Max_EPI_Error, Time_Coord_Msg_Min_Multiplier, Time_Coord_Response_EPI_Limit, CO_Interval_EPI_Multiplier, FTTI_EPI_Multiplier) передаются в Unimod как заданы на листе; окончательная проверка диапазонов выполняется в интерфейсе Unimod (см. подсказки диапазонов в окне связи на рисунке выше).
