Генерация привязанных символов

Материал описывает внешний модуль CodesysHmiTagsGenerator (генератор тегов HMI для Codesys) из библиотеки StaburModules.dll.

Ожидаемый результат: после настройки модуля формируется единый Codesys .export с иконками тегов для техобъектов модели PLC.

См. также: Stabur модули (StaburModules.dll)

Назначение модуля

Модуль CodesysHmiTagsGenerator генерирует визуализацию с иконками тегов для Codesys.

Перед запуском убедитесь, что библиотека StaburModules.dll подключена в настройках внешних модулей.

Подключение библиотеки StaburModules.dll в настройках модулей

Как работает генерация:

• для каждого техобъекта подбирается соответствующий шаблон из папки шаблонов;
• по выбранному шаблону создается визуальный элемент;
• результат сохраняется в один выходной .export-файл.

Модуль CodesysHmiTagsGenerator во вкладке PLC

Обязательные настройки

Общие пути и структура LugaLib

Повторяющиеся рекомендации по структуре каталогов LugaLib, базовым путям и правилам импорта вынесены на страницу раздела: Stabur модули — Общие вещи для модулей Codesys HMI.

Перед запуском укажите:

• Путь к папке с шаблонами иконок (.export или .xml), например:

Libraries\CodeSys\LugaLib

• Путь к базовому пустому файлу (.export или .xml), например:

Libraries\CodeSys\LugaLib\GA.visustyle.xml

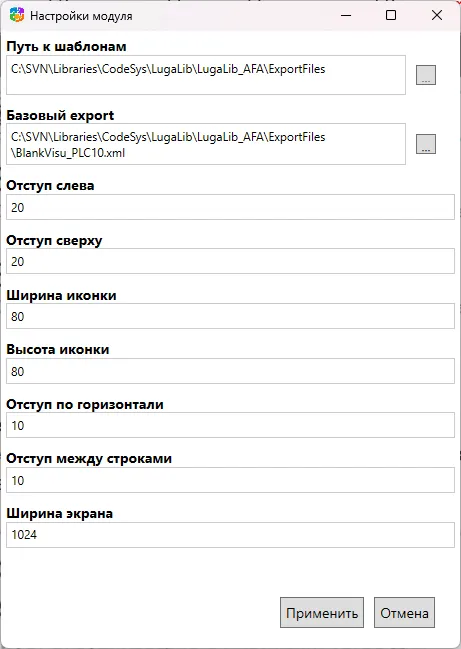

Окно параметров модуля с путями к шаблонам

Связь техобъекта с шаблоном

Сопоставление техобъектов модели PLC с шаблонами задается в типовом объекте:

• применяются листы с префиксом HMIS.;
• в листах используется правило VQ с ключом HmiType;
• значение HmiType должно совпадать с именем файла шаблона в папке иконок.

По умолчанию для одного техобъекта создается столько иконок, сколько листов HMIS. найдено в типовом.

Для выбора конкретного подмножества листов используется правило LST с ключом StaburIconTemplates.

Порядок работы модуля

1. Загружает данные выбранной PLC-модели.
2. Определяет список техобъектов для генерации.
3. Для каждого объекта выбирает шаблон по правилам HMIS./HmiType.
4. Формирует итоговую визуализацию.
5. Сохраняет результат в единый .export.

Результат генерации

Выходной файл:

JSC\Usr\Prj\ResultFiles\PLC\CodesysHmiTags\CodesysHmiTags_tags.export

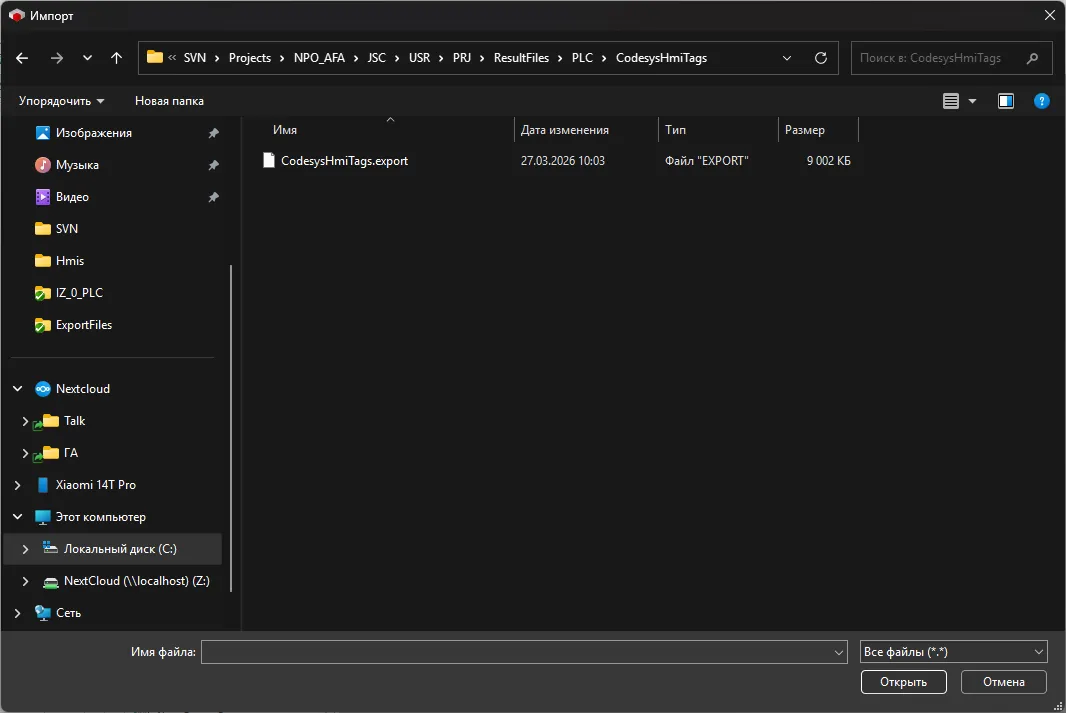

Результирующий файл генерации

Если файл сформирован, его можно импортировать в Codesys стандартным способом. При импорте сначала выберите папку проекта, в которую должен быть добавлен кадр.

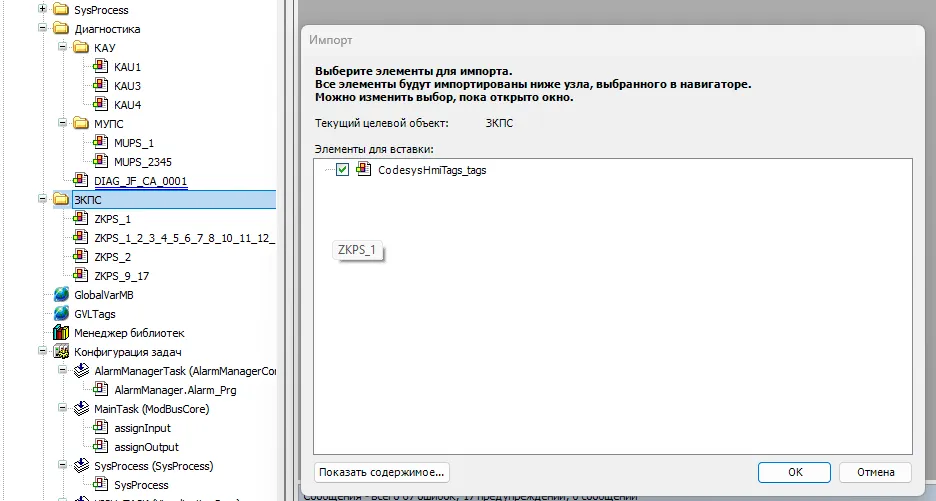

Выбор папки проекта перед импортом кадра

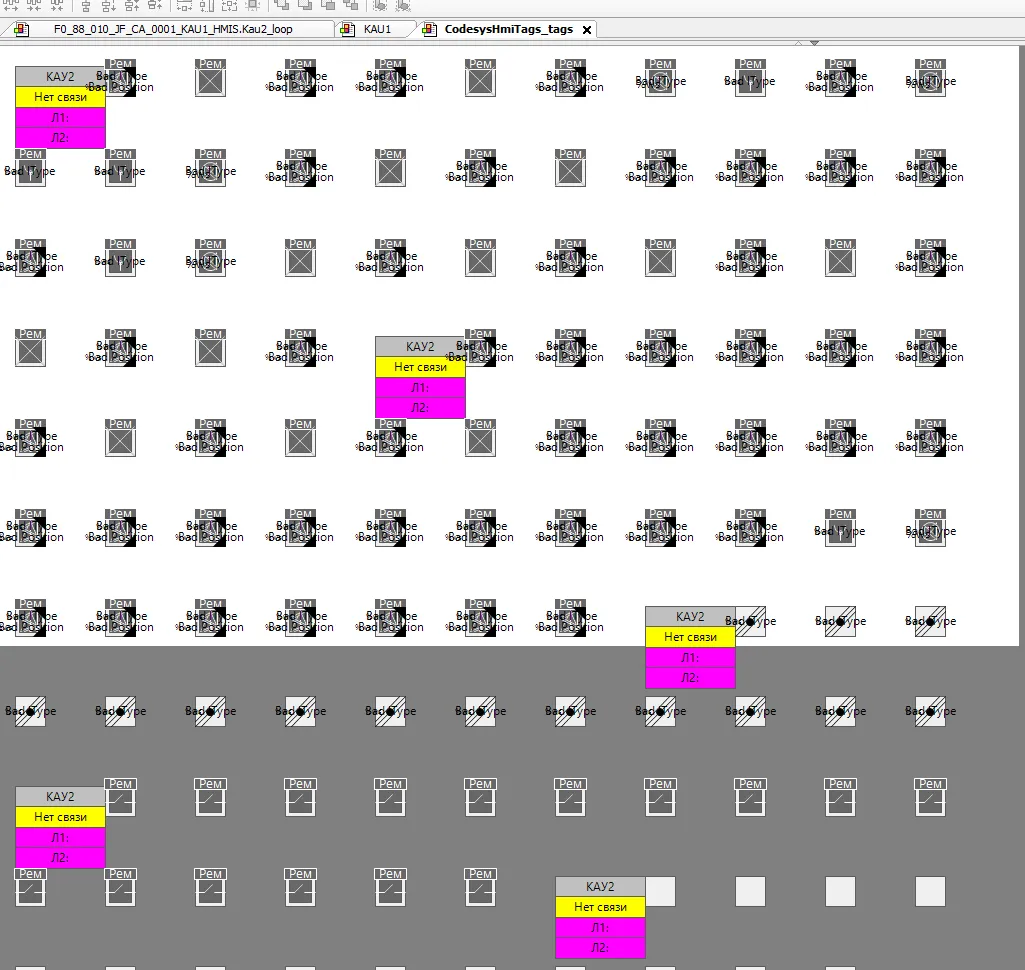

Пример сгенерированной визуализации тегов
