Листы DevSt.*

Листы с префиксом DevSt.* задают значения атрибутов объектов, создаваемых в проекте alpha.DevStudio (диагностика, архивация, сигнализация, служебные параметры канала).

Связь с шаблоном типового блока определяется на листе-шаблоне: именно там указывается, какие листы DevSt.* относятся к данной модификации OBJTYPE.

Версия Uniplant Atomix

Режим B (несколько объектов DevStudio на один шаблон, метаданные на листах DevSt.\{Name\}) поддерживается в Uniplant Atomix 1.4.2 и новее.

В более ранних версиях и в старых моделях OBJTYPE используется только режим A: один тип объекта на шаблон, путь [PathDevStudio].[TAG], атрибуты на DevSt.attributes.

Как выбрать режим

Режим задаётся на листе-шаблоне и взаимоисключающий:

• нет строки $ | LST | TechObject.devStudioTemplates | … → режим A (старые модели);
• есть такая строка → режим B (обновлённые модели).

На одном шаблоне нельзя одновременно использовать TechObject.devStudioType с шаблона (режим A) и список devStudioTemplates (режим B).

Общие элементы листа DevSt.*

Элемент	Назначение
attrName	Полное имя атрибута в DevStudio (напр. unit.CommonLib.Attributes.DevParams.SystemTag)
attrValue	Значение атрибута; часто — внешняя переменная в [квадратных скобках] или вызов GAP (напр. GAP.ScadaProjectBase.Tags.GetPrjTag для преобразования тега)
Строки d	Строчная запись атрибутов: d | attrName | attrValue

Правила внешних переменных и GAP: Правила заполнения Excel-файлов, каталог функций GAP.

Режим A — старые модели (без devStudioTemplates)

Используется в большинстве существующих библиотек (AFA, APUCS, BASETYPES, Diagnostic и др.), пока лист-шаблон не переведён на режим B.

Элемент	Где задаётся	Значение
Листы DevSt	только DevSt.attributes	прочие DevSt.* в книге OBJTYPE не используются
Тип объекта	лист-шаблон	$ | VQ | TechObject.devStudioType | \{value\}
Путь объекта	формула на шаблоне	[PathDevStudio].[TAG] — внешние переменные из OBJ.*
Атрибуты	DevSt.attributes	строки d → attrName, attrValue

На листе-шаблоне не задают TechObject.devStudioPath и TechObject.devStudioName.

Пример листа DevSt.attributes

На листе задаётся таблица: колонка attrName (полное имя атрибута в DevStudio) и колонка attrValue (значение). В первой колонке строки данных помечаются символом d. Значения могут быть ссылками на внешние переменные ([TAG], [parentDescr], [EqtDescr], [UnitsPV] и т.д.) или вызовами GAP:

Рис. — DevSt.attributes (режим A).

Режим B — обновлённые модели (devStudioTemplates)

С Uniplant Atomix 1.4.2 на листе-шаблоне задаётся список листов DevStudio:

$ | LST | TechObject.devStudioTemplates | имя1 | имя2 | …

Имена в списке — без префикса DevSt. (в книге OBJTYPE соответствующие листы называются DevSt.имя1, DevSt.имя2 и т.д.).

Условие	Поведение
devStudioTemplates задан	используются только перечисленные DevSt.\{имя\}; DevSt.attributes не применяется
имя из списка отсутствует в книге	лист не используется

На листе-шаблоне не должно быть TechObject.devStudioType, TechObject.devStudioPath, TechObject.devStudioName — эти параметры задаются на каждом выбранном листе DevSt.\{Name\}.

Метаданные на листе DevSt.{Name}

Переменная (строка $ | VQ | …)	Назначение
TechObject.devStudioType	тип объекта DevStudio
TechObject.devStudioPath	путь (родительский узел в дереве DevStudio)
TechObject.devStudioName	имя создаваемого объекта
Полный путь	devStudioPath.devStudioName (части через .)
строки d	attrName, attrValue — атрибуты этого объекта

Один лист-шаблон может описывать несколько объектов DevStudio — по одному на каждый лист из списка devStudioTemplates.

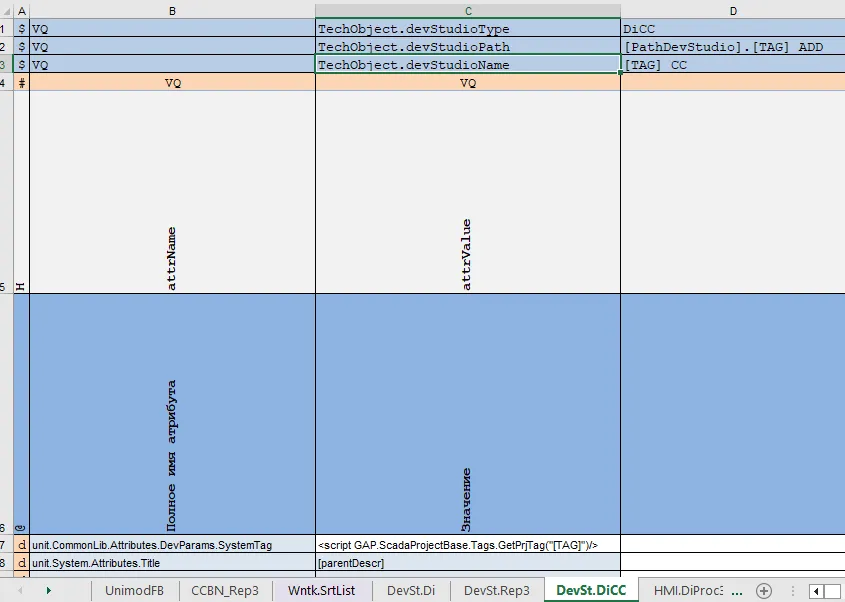

Пример листа DevSt.DiCC

На листе DevSt.DiCC вверху задаются метаданные объекта (строки $ \| VQ \| TechObject.devStudio…), ниже — таблица атрибутов (attrName, attrValue) со строками d. Путь и имя объекта могут включать внешние переменные и литералы (например суффикс ADD в пути, CC в имени):

Рис. — DevSt.DiCC (режим B).

Переменная / attrName	Значение	Комментарий
TechObject.devStudioType	DiCC	тип объекта в DevStudio
TechObject.devStudioPath	[PathDevStudio].[TAG] ADD	родительский узел
TechObject.devStudioName	[TAG] CC	имя создаваемого объекта
unit.CommonLib.Attributes.DevParams.SystemTag	<script GAP.ScadaProjectBase.Tags.GetPrjTag([TAG])/>	системный тег (преобразование через GAP)
unit.System.Attributes.Title	[parentDescr]	заголовок объекта

Связанные материалы

• Листы шаблонов — TechObject.devStudioType, devStudioTemplates
• Связь с моделями верхнего уровня — PathDevStudio, TAG в OBJ.*
• Каталог DevStudio — библиотеки типов объектов
