Генерация FBD и ST

Данный материал описывает генерацию и импорт FBD и ST секций в проект среды Unimod 2.

Сводка


Исходные данные	Листы `OBJ.` модели ПЛК; шаблоны FBD/ST в OBJTYPE* и библиотечном проекте Unimod; листы `CE.*` (ПСД, АСПСиПТ) для ST POU
Как запустить	Опции «Генерация FBD» и «Генерация ST POU» в окне работы
Результаты генерации	JSON-файлы секций в `Unimod\Pou\Generated\main`; ST-тексты POU
Как посмотреть	Открыть папку FBD и ST; двойной щелчок по секции в диалоге импорта
Как импортировать	Импорт FBD и ST — после импорта глобального словаря

Введение

Опции «Генерация FBD» и «Генерация ST POU» формируют программные секции проекта Unimod 2 на основе экземпляров с листов OBJ.* и шаблонов из OBJTYPE.

Импорт выполняется кнопкой «Импорт FBD и ST» в меню Unimod. Открывается диалог выбора секций:

импорт всех сгенерированных секций;
или выборочное добавление отдельных секций.

Логика генерации и разбиения секций

Процесс генерации FBD-секций учитывает ограничения на объём данных в одном файле. Если содержимое секции превышает допустимый размер или количество блоков, при котором сохранение в один файл становится невозможным, выполняется автоматическое разбиение на несколько физических файлов с добавлением числового индекса к имени.

Формат имени:
<ИмяСекции>_<Индекс>.json — например:

Logic_Main_1.json
Logic_Main_2.json
Diag_Signals_1.json
Diag_Signals_2.json

Такой подход обеспечивает корректную загрузку больших объёмов логики в Unimod 2.

Механизм обновления (удаление + импорт)

Перед импортом новой версии секции выполняется полная очистка существующих одноимённых секций, включая все индексированные варианты. Это предотвращает дублирование и конфликты при повторной генерации.

Пример:

В проекте уже есть:
```
Logic_Main_1.json
Logic_Main_2.json
```
При повторном импорте:
- Все файлы, начинающиеся с Logic_Main_, удаляются из проекта Unimod.
- Затем импортируются новые версии: Logic_Main_1.json, Logic_Main_2.json, возможно — Logic_Main_3.json, если объём увеличился.

Это гарантирует актуальность и целостность загружаемой логики.

Просмотр содержимого секции

При двойном щелчке по строке секции в списке её содержимое открывается во текстовом редакторе в формате .json (текстовое представление FBD-блока). Это позволяет быстро проверить состав и структуру без запуска Unimod.

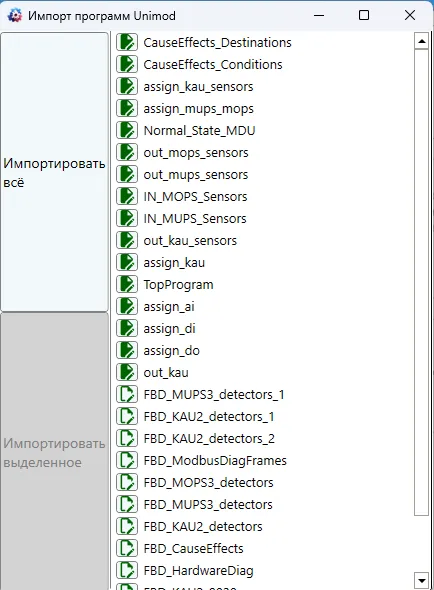

Выбор секций для импорта в проект Unimod2

Рисунок 1 — Выбор секций для импорта в проект Unimod 2
