P&ID type6 (AiProc3)
Шаблон type6 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| AiProc3 | 4_20mA_R3 | — | FBD_AiProc_Analog_Rep3 | AI=1 | — | |
| Th3 | main | — | — | — | — | |
| Th3 | main | — | — | — | — | |
| Th3 | main | — | — | — | — | |
| Th3 | main | — | — | — | — |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type6 (лист type6 в файле P&ID Templates&Project.xlsx):

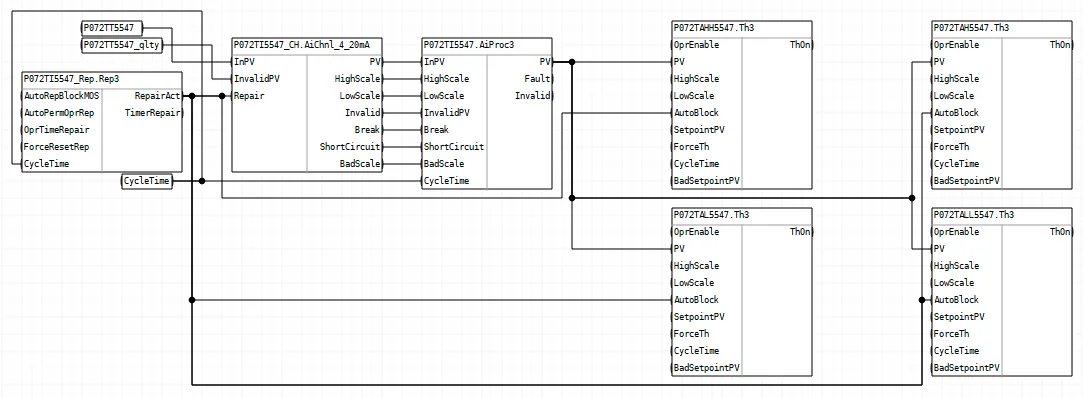

Примеры FBD
Section titled “Примеры FBD”На листе type6 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
