P&ID type4 (ESD_VlvSDV)
Шаблон type4 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| ESD_VlvSDV | CCM | — | FBD_ESD_VlvSDV_CCM | DI=4..5 DO=2 | TagAssignment | |
| CC | CCMx2 | — | — | — | — | |
| CC | CCMx2 | — | — | — | — |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type4 (лист type4 в файле P&ID Templates&Project.xlsx):
Примеры FBD

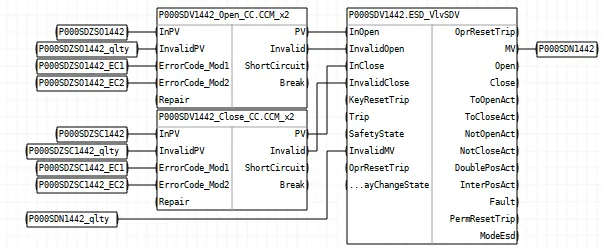

Section titled “Примеры FBD”На листе type4 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
