P&ID type3 (Htr2c5s)
Шаблон type3 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| Htr2c5s | main | — | FBD_Htr2c5s | — | TagAssignment |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type3 (лист type3 в файле P&ID Templates&Project.xlsx):
Примеры FBD

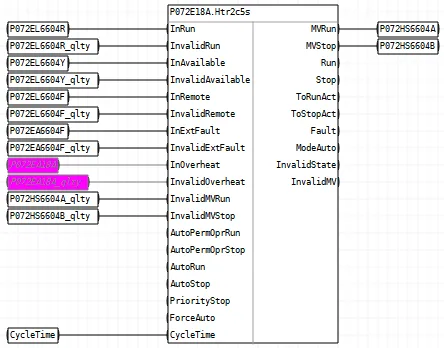

Section titled “Примеры FBD”На листе type3 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
