P&ID type8 (Mot2c4s)
Шаблон type8 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| Mot2c4s | NoTA | — | <script GAP.AUCS.Misc.GetFBDNameWithExistingExtensions([TAG],“FBD_Mot2c4s_NoTA”)/> → FBD_Mot2c4s_NoTA / FBD_Mot2c4s_NoTA_OpTime | DI=4 DO=2 | TagAssignment |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type8 (лист type8 в файле P&ID Templates&Project.xlsx):
Примеры FBD

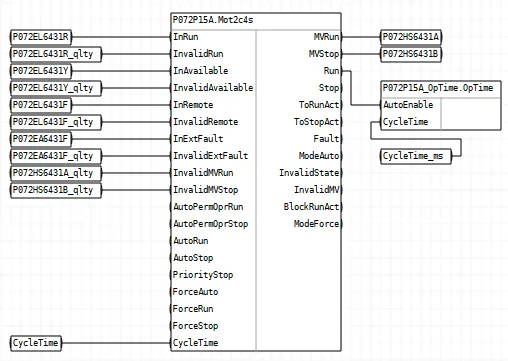

Section titled “Примеры FBD”На листе type8 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
