P&ID type5 (ESD_VlvSDV)
Шаблон type5 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| ESD_VlvSDV | VlvSDV_CC_DCS | — | FBD_ESD_VlvSDV_CC_DCS | — | TagAssignment | |
| DCS_VlvSDV | main | — | FBD_DCS_VlvSDV | — | — |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type5 (лист type5 в файле P&ID Templates&Project.xlsx):
Примеры FBD

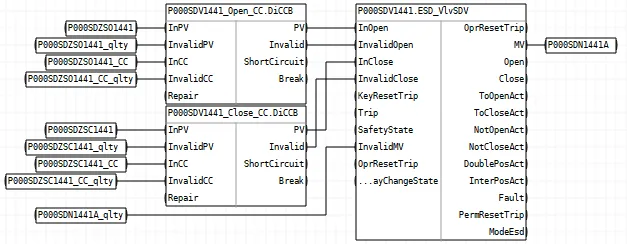

Section titled “Примеры FBD”На листе type5 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
