P&ID type1 (VlvReg_1c2s)
Шаблон type1 в файле P&ID Templates&Project.xlsx задаёт для одного изображения P&ID набор экземпляров типовых блоков (OBJTYPE) и FBD-шаблонов, которые должны быть созданы. Ниже перечислены экземпляры для данного шаблона.
Состав экземпляров
Section titled “Состав экземпляров”| OBJTYPENAME | Template | Пример переменной | Описание | FbdTemplate | Состав IO | Привязка тэгов |
|---|---|---|---|---|---|---|
| VlvReg_1c2s | CCM | P072LV5542 | FBD_VlvReg_1c2s_CCM | AO=1 AI=1 DI=2 DO=1 | — | |
| CC | CCM | P072LV5542_Open_CC | — | — | — | |
| CC | CCM | P072LV5542_Close_CC | — | — | — | |
| real_apcs | ai_q | P072LZT5542 | — | — | — | |
| bool_apcs | di_m | P072LZSO5542 | — | — | — | |
| bool_apcs | di_m | P072LZSC5542 | — | — | — | |
| bool_apcs | do_q | P072LN5542 | — | — | — | |
| real_apcs | ao_q_res | P072LVY5542 | — | — | — |
Изображение P&ID
Section titled “Изображение P&ID”Изображение для шаблона type1 (лист type1 в файле P&ID Templates&Project.xlsx):
Примеры FBD

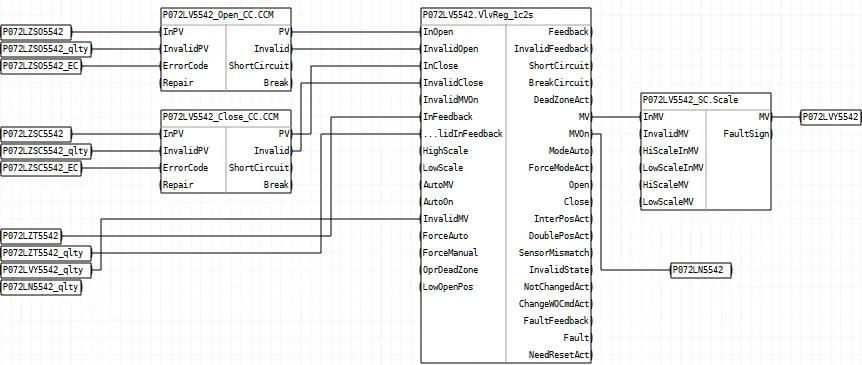

Section titled “Примеры FBD”На листе type1 в xlsx после схемы P&ID размещены примеры результирующей программы FBD для ПЛК:
