ПЛК
ПЛК Данный мнемосимвол предназначен для отображения состояния ПЛК.
Рис. 6.25.1– ПЛК. Мнемосимвол
Индикация состояния Таблица 6.25.1 – ПЛК. Индикация состояния
| Статус сигнала | Описание | Изображение | ||
|---|---|---|---|---|
| Свойство | Уровень аварии | |||
| Связь(Link) | Цвет заливки | 0:255:0 | Process | |
| Мигание | Нет | |||
| Нет связи(No link) | Цвет заливки | 255:215:0 | WarningLoClr | |
| Мигание | Нет | |||
| Недостоверность(Invalid) | Цвет заливки | 255:53:255 | Invalid | |
| Мигание | Нет | |||
| Окно детального вида | ||||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. |

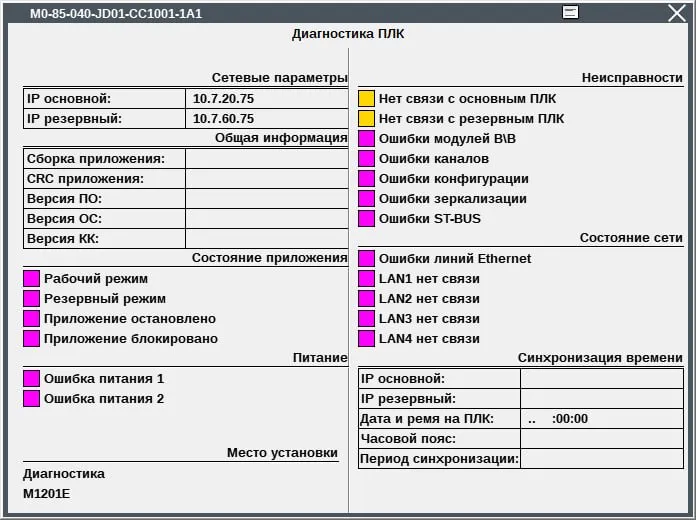

Рис. 6.25.2 – ПЛК. Вкладка «Общие»
