Модуль DI
Модуль DI Данный мнемосимвол предназначен для отображения состояния дискретного модуля входных сигналов.
Рис. 6.26.1 – Модуль DI. Мнемосимвол
Индикатор состояния Таблица 6.26.1 – Модуль DI. Индикация состояния
| Статус сигнала | Описание | Изображение | ||
|---|---|---|---|---|
| Свойство | Уровень аварии | |||
| Связь(Link) | Цвет заливки | 0:255:0 | Process | |
| Мигание | Нет | |||
| Недостоверность(Invalid) | Цвет заливки | 255:53:255 | Invalid | |
| Мигание | Нет | |||
| Окно детального вида | ||||
| Вызов окна детального вида осуществляется нажатием на мнемосимвол. |

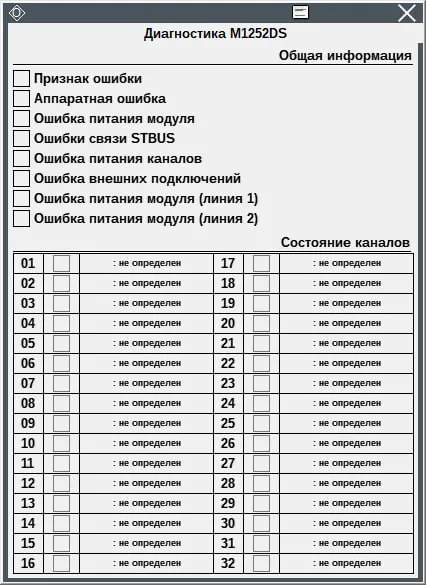

Рис. 6.26.2 – Модуль DI. Вкладка «Общие»
