PID_IT Мнемосимвол, отображающий ПИД-регулятор, показан на рисунке ниже.
Рис. 6.24.1 – PID_IT. Мнемосимвол
Состав элементов мнемосимвола:
- АВТО – режим работы (см. в табл. ниже) PV – измеренное значение параметра; SP – уставка регулятора; MV – управляющее воздействие. Индикация состояний Таблица 6.24.1 – PID_IT. Индикация состояний | Состояние | Пример | Описание | | --- | --- | --- | | Норма | | Отсутствует надпись кас. ведущий\кас. ведомый | | Одиночный | | Отсутствует надпись кас. ведущий\кас. ведомый | | Ведущий | | Присутствует надпись Кас. ведущий | | Ведомый | | Присутствует надпись Кас. ведомый | | Ручной режим | | Присутствует надпись Ручной на жёлтом фоне, числовой индикатор управляющего воздействия подсвечен жёлтым цветом | | Автоматический режим | | Присутствует надпись Авто на зелёном фоне, числовой индикатор управляющего воздействия подсвечен зелёным цветом | | Блокировка | | Присутствует надпись Блокировка на красном фоне, числовой индикатор управляющего воздействия подсвечен красным цветом | | Отключен | | Присутствует надпись Отключен на тёмно-сером фоне | | Недостоверность | | Числовые индикаторы входного значения и управляющего воздействия подсвечиваются маджентой | Окно детального вида Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки. Общие

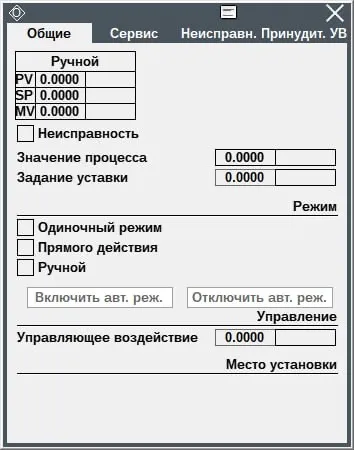

Рис. 6.24.2 – PID_IT. Вкладка «Основные»
Сервис

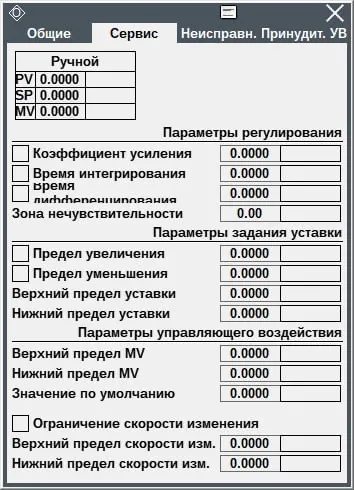

Рис. 6.24.3 – PID_IT. Вкладка «Сервис»
Неисправность

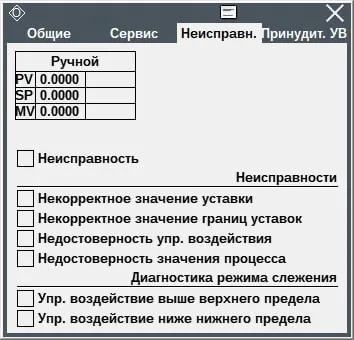

Рис. 6.24.4 – PID_IT. Вкладка «Неиспр.»
Принудительное управляющее воздействие
Рис. 6.24.5 – PID_IT. Вкладка «Принуд.УВ»
