PID

PID Данный мнемосимвол предназначен для отображения параметров PID-регуляторов, участвующих в алгоритмах автоматического управления.

Рис. 6.23.1 – PID. Мнемосимвол

Состав элементов мнемосимвола:

• АВТО – режим работы (см. в табл. ниже) PV – измеренное значение параметра; SP – уставка регулятора; MV – управляющее воздействие. Таблица 6.23.2 – PID. Режим работы | Значение | Режим, РУС и цвет | Mode, ENG и цвет | | --- | --- | --- | | Автоматический | «Авто», зеленый фон | «Auto», green background | | Ручной | «Ручной», желтый фон | «Manual», yellow background | | Режим слежения | «Слежение», зеленый фон | «Tracking», green background | | Отключен | «Выкл», черный фон | «Off», black background | Таблица 6.23.3 – PID. Индикация состояний PV, SP | Цвет заливки | Признак недостоверности | | --- | --- | | В цвет фона / зеленый | Нет признака недостоверности | | Фиолетовый (фуксия) | Есть признак недостоверности | Таблица 6.23.4 – PID. Индикация состояний MV | Цвет заливки | Признак недостоверности | | --- | --- | | Желтый | Нет признака недостоверности, регулятор в ручном режиме. | | Зеленый | Нет признака недостоверности, регулятор в автоматическом режиме. | | Фиолетовый (фуксия) | Есть признак недостоверности. | Индикация состояний Таблица 6.23.5 – PID. Индикация состояний | Статус сигнала | Свойство | Определение | Изображение | | --- | --- | --- | --- | | Автоматический | Системный цвет заливки | Process | | | Слежение | Системный цвет заливки MV | Process | | | Ручной | Системный цвет заливки MV | Warning | | | Отключен | Системный цвет заливки | Background | | | Недостоверность | Системный цвет заливки PV, MV | Fault | | Окно детального вида Вызов окна детального вида осуществляется нажатием на мнемосимвол. В окне содержится четыре вкладки. Общие

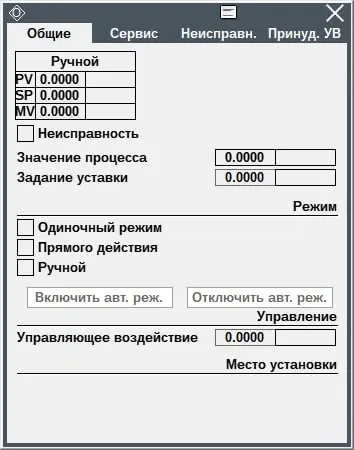

Рис. 6.23.2 – PID. Вкладка «Основные»

Сервис

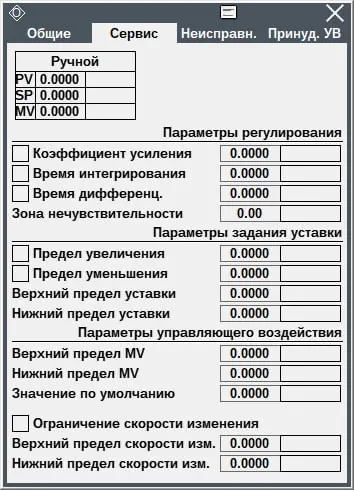

Рис. 6.23.3 – PID. Вкладка «Сервис»

Неисправность

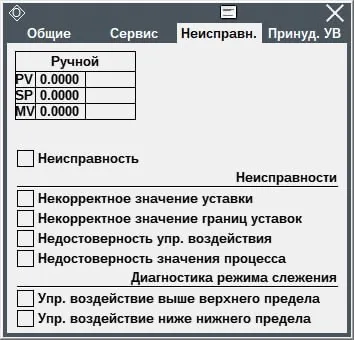

Рис. 6.23.4 – PID. Вкладка «Неиспр.»

Принудительное управляющее воздействие

Рис. 6.23.5 – PID. Вкладка «Принуд.УВ»
